Установка для забору і очищення води з поверхневих водних джерел
Номер патенту: 43841
Опубліковано: 10.09.2009
Автори: Рудницький Євген Анатолійович, Хоружий Петро Данилович
Формула / Реферат
Установка для забору і очищення води з поверхневих водних джерел, яка містить водоприймальний корпус з конусним днищем, фільтруючий оголовок з плаваючим завантаженням, береговий колодязь з насосною станцією та самопливний, всмоктувальний і промивний трубопроводи, яка відрізняється тим, що для забирання води зверху фільтрувального завантаження встановлено ковпачковий дренаж, а для видалення осаду з водоприймального корпусу встановлено на промивній трубі ежектор, який підключено до конусного днища цього корпусу.
Текст

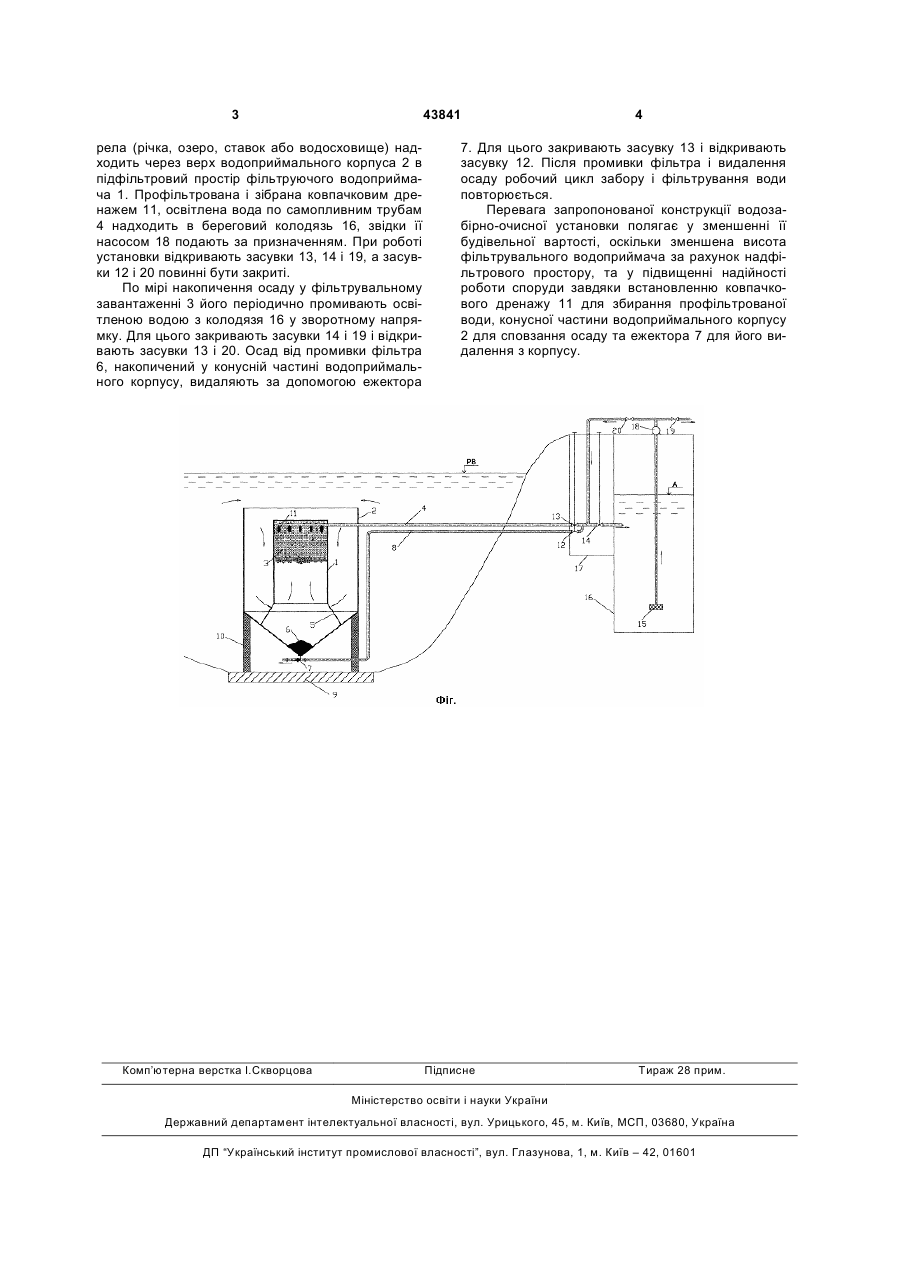

Установка для забору і очищення води з поверхневих водних джерел, яка містить водоприй 3 43841 рела (річка, озеро, ставок або водосховище) надходить через верх водоприймального корпуса 2 в підфільтровий простір фільтруючого водоприймача 1. Профільтрована і зібрана ковпачковим дренажем 11, освітлена вода по самопливним трубам 4 надходить в береговий колодязь 16, звідки її насосом 18 подають за призначенням. При роботі установки відкривають засувки 13, 14 і 19, а засувки 12 і 20 повинні бути закриті. По мірі накопичення осаду у фільтрувальному завантаженні 3 його періодично промивають освітленою водою з колодязя 16 у зворотному напрямку. Для цього закривають засувки 14 і 19 і відкривають засувки 13 і 20. Осад від промивки фільтра 6, накопичений у конусній частині водоприймального корпусу, видаляють за допомогою ежектора Комп’ютерна верстка І.Скворцова 4 7. Для цього закривають засувку 13 і відкривають засувку 12. Після промивки фільтра і видалення осаду робочий цикл забору і фільтрування води повторюється. Перевага запропонованої конструкції водозабірно-очисної установки полягає у зменшенні її будівельної вартості, оскільки зменшена висота фільтрувального водоприймача за рахунок надфільтрового простору, та у підвищенні надійності роботи споруди завдяки встановленню ковпачкового дренажу 11 для збирання профільтрованої води, конусної частини водоприймального корпусу 2 для сповзання осаду та ежектора 7 для його видалення з корпусу. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPlant for water withdrawal from surface water sources and its purification
Автори англійськоюKhoruzhyi Petro Danylovych, Rudnytskyi Yevhen Anatoliiovych
Назва патенту російськоюУстановка для забора и очистки воды из поверхностных водных источников
Автори російськоюХоружий Петр Данилович, Рудницкий Евгений Анатольевич
МПК / Мітки
МПК: E03B 3/00, B01D 24/16
Мітки: установка, джерел, води, очищення, поверхневих, забору, водних
