Установка для забору і очищення води з поверхневих водних джерел

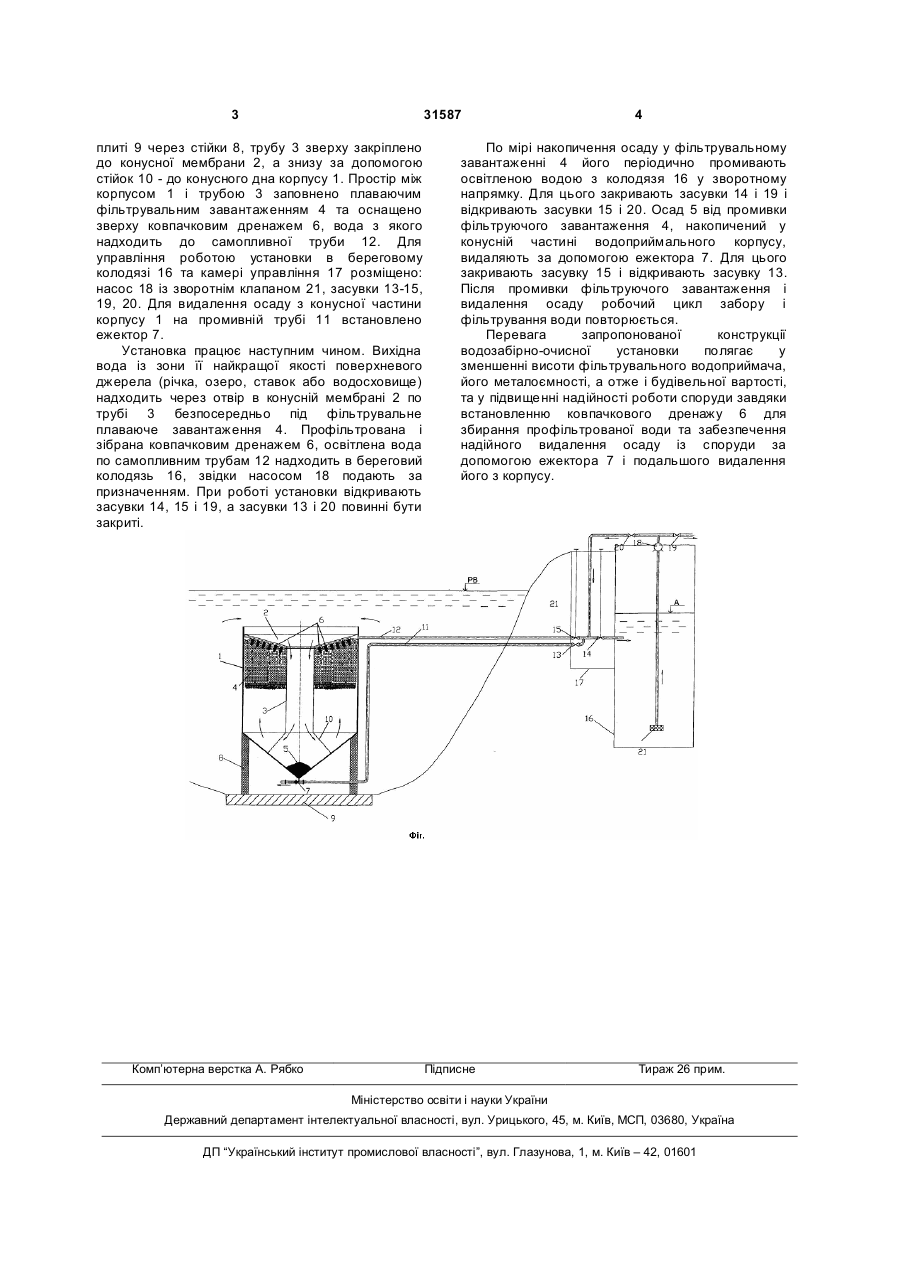

Установка для забору і очищення води з поверхневих водних джерел, яка містить фільтруючий водоприймач з конусним дном, 3 31587 плиті 9 через стійки 8, трубу 3 зверху закріплено до конусної мембрани 2, а знизу за допомогою стійок 10 - до конусного дна корпусу 1. Простір між корпусом 1 і трубою 3 заповнено плаваючим фільтрувальним завантаженням 4 та оснащено зверху ковпачковим дренажем 6, вода з якого надходить до самопливної труби 12. Для управління роботою установки в береговому колодязі 16 та камері управління 17 розміщено: насос 18 із зворотнім клапаном 21, засувки 13-15, 19, 20. Для видалення осаду з конусної частини корпусу 1 на промивній трубі 11 встановлено ежектор 7. Установка працює наступним чином. Вихідна вода із зони її найкращої якості поверхневого джерела (річка, озеро, ставок або водосховище) надходить через отвір в конусній мембрані 2 по трубі 3 безпосередньо під фільтрувальне плаваюче завантаження 4. Профільтрована і зібрана ковпачковим дренажем 6, освітлена вода по самопливним трубам 12 надходить в береговий колодязь 16, звідки насосом 18 подають за призначенням. При роботі установки відкривають засувки 14, 15 і 19, а засувки 13 і 20 повинні бути закриті. Комп’ютерна верстка А. Рябко 4 По мірі накопичення осаду у фільтрувальному завантаженні 4 його періодично промивають освітленою водою з колодязя 16 у зворотному напрямку. Для цього закривають засувки 14 і 19 і відкривають засувки 15 і 20. Осад 5 від промивки фільтруючого завантаження 4, накопичений у конусній частині водоприймального корпусу, видаляють за допомогою ежектора 7. Для цього закривають засувку 15 і відкривають засувку 13. Після промивки фільтруючого завантаження і видалення осаду робочий цикл забору і фільтрування води повторюється. Перевага запропонованої конструкції водозабірно-очисної установки полягає у зменшенні висоти фільтрувального водоприймача, його металоємності, а отже і будівельної вартості, та у підвищенні надійності роботи споруди завдяки встановленню ковпачкового дренажу 6 для збирання профільтрованої води та забезпечення надійного видалення осаду із споруди за допомогою ежектора 7 і подальшого видалення його з корпусу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
