Установка для очищення води

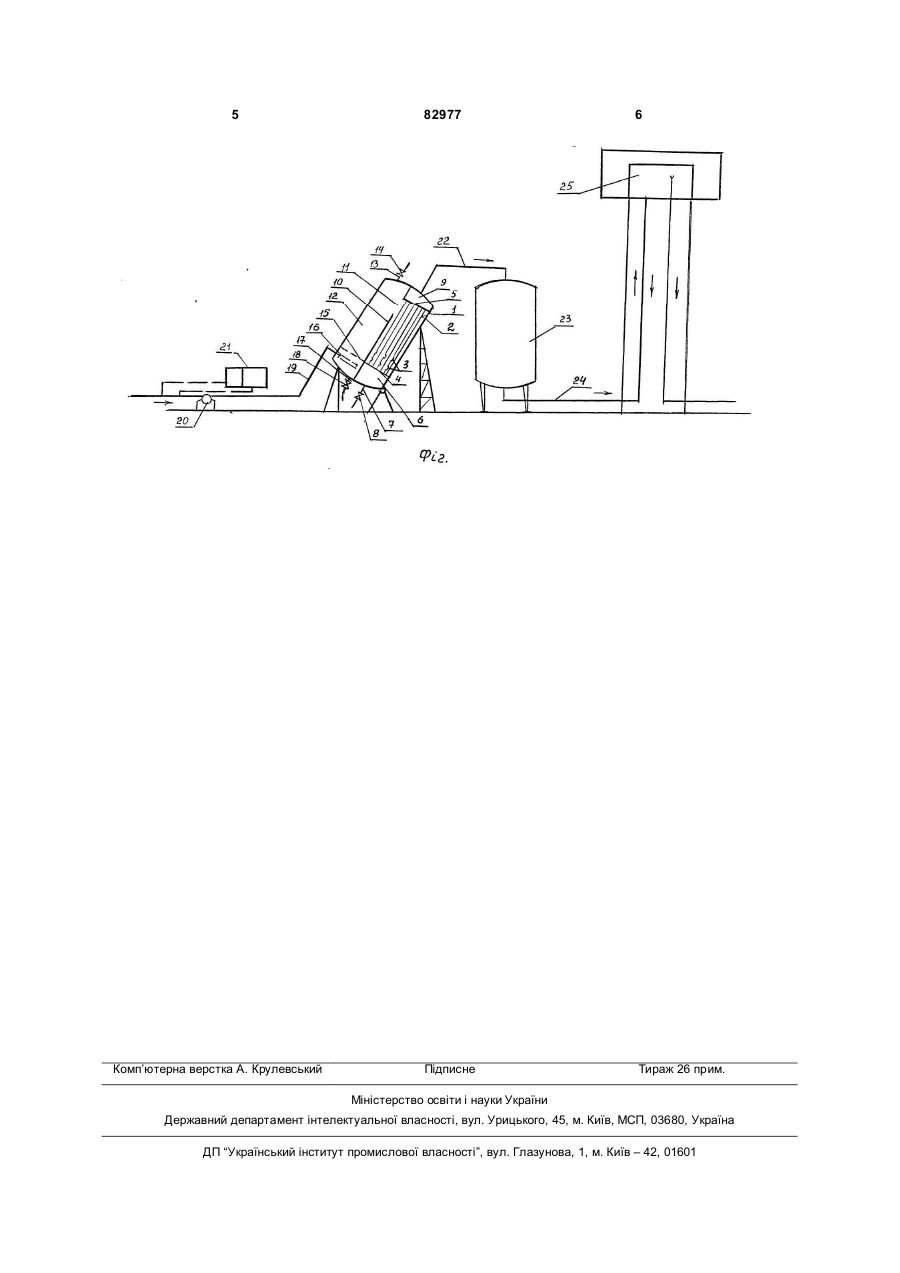

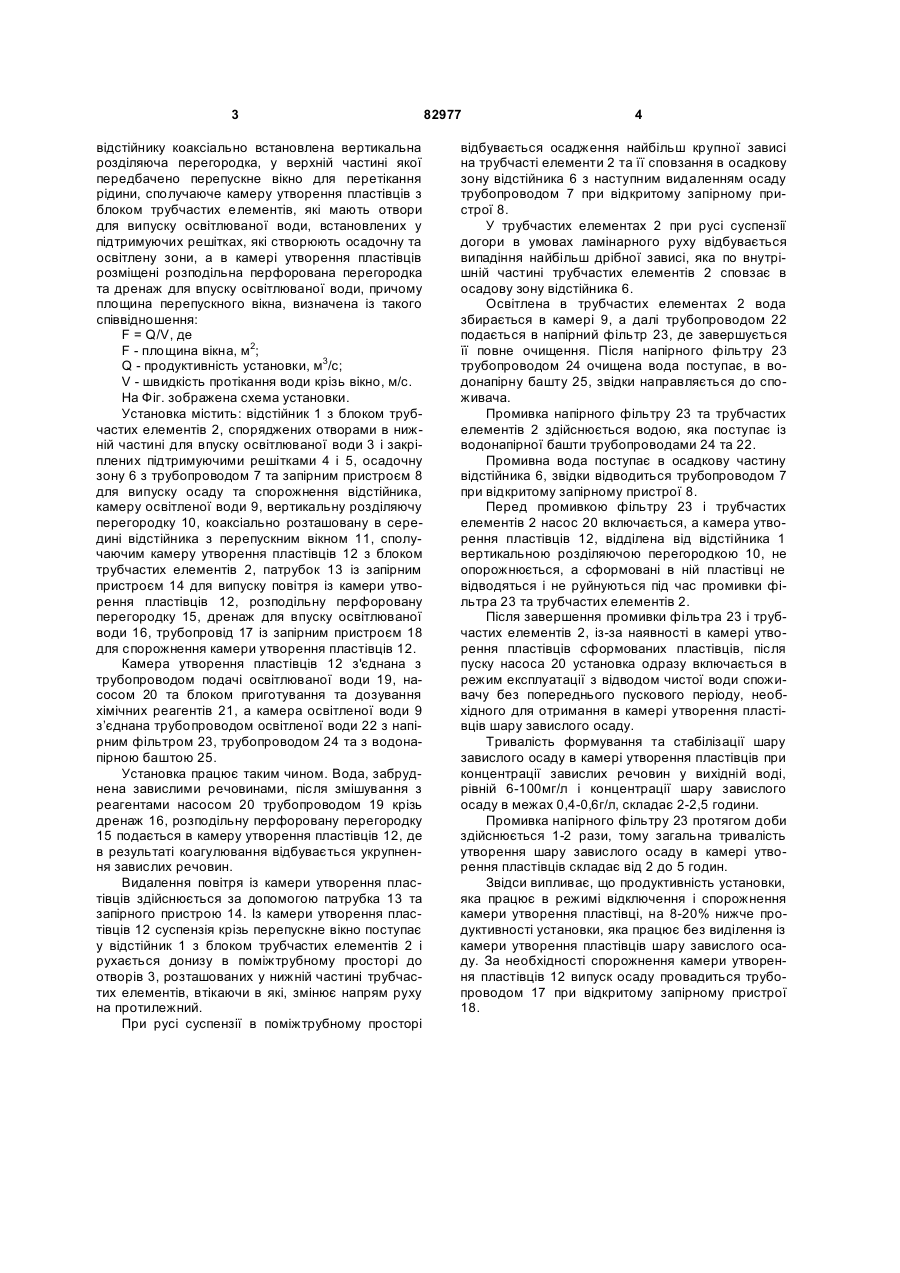

Установка для очищення води, що містить трубопроводи води, що просвітлюється, та просвітленої води, блок приготування і дозування хімічних реагентів, насос, напірний фільтр, водонапірну башту, відстійник з камерою утворення пластівців та блоком трубчастих елементів, що закріплені з торців решітками, яка відрізняється тим, що у відстійнику коаксіально встановлена вертикальна розподільна перегородка, у верхній 3 відстійнику коаксіально встановлена вертикальна розділяюча перегородка, у верхній частині якої передбачено перепускне вікно для перетікання рідини, сполучаюче камеру утворення пластівців з блоком трубчастих елементів, які мають отвори для випуску освітлюваної води, встановлених у підтримуючих решітках, які створюють осадочну та освітлену зони, а в камері утворення пластівців розміщені розподільна перфорована перегородка та дренаж для впуску освітлюваної води, причому площина перепускного вікна, визначена із такого співвідношення: F = Q/V, де F - площина вікна, м2; Q - продуктивність установки, м3/с; V - швидкість протікання води крізь вікно, м/с. На Фіг. зображена схема установки. Установка містить: відстійник 1 з блоком трубчастих елементів 2, споряджених отворами в нижній частині для впуску освітлюваної води 3 і закріплених підтримуючими решітками 4 і 5, осадочну зону 6 з трубопроводом 7 та запірним пристроєм 8 для випуску осаду та спорожнення відстійника, камеру освітленої води 9, вертикальну розділяючу перегородку 10, коаксіально розташовану в середині відстійника з перепускним вікном 11, сполучаючим камеру утворення пластівців 12 з блоком трубчастих елементів 2, патрубок 13 із запірним пристроєм 14 для випуску повітря із камери утворення пластівців 12, розподільну перфоровану перегородку 15, дренаж для впуску освітлюваної води 16, трубопровід 17 із запірним пристроєм 18 для спорожнення камери утворення пластівців 12. Камера утворення пластівців 12 з'єднана з трубопроводом подачі освітлюваної води 19, насосом 20 та блоком приготування та дозування хімічних реагентів 21, а камера освітленої води 9 з’єднана трубопроводом освітленої води 22 з напірним фільтром 23, трубопроводом 24 та з водонапірною баштою 25. Установка працює таким чином. Вода, забруднена завислими речовинами, після змішування з реагентами насосом 20 трубопроводом 19 крізь дренаж 16, розподільну перфоровану перегородку 15 подається в камеру утворення пластівців 12, де в результаті коагулювання відбувається укрупнення завислих речовин. Видалення повітря із камери утворення пластівців здійснюється за допомогою патрубка 13 та запірного пристрою 14. Із камери утворення пластівців 12 суспензія крізь перепускне вікно поступає у відстійник 1 з блоком трубчастих елементів 2 і рухається донизу в поміжтрубному просторі до отворів 3, розташованих у нижній частині трубчастих елементів, втікаючи в які, змінює напрям руху на протилежний. При русі суспензії в поміжтрубному просторі 82977 4 відбувається осадження найбільш крупної зависі на трубчасті елементи 2 та її сповзання в осадкову зону відстійника 6 з наступним видаленням осаду трубопроводом 7 при відкритому запірному пристрої 8. У трубчастих елементах 2 при русі суспензії догори в умовах ламінарного руху відбувається випадіння найбільш дрібної зависі, яка по внутрішній частині трубчастих елементів 2 сповзає в осадову зону відстійника 6. Освітлена в трубчастих елементах 2 вода збирається в камері 9, а далі трубопроводом 22 подається в напірний фільтр 23, де завершується її повне очищення. Після напірного фільтру 23 трубопроводом 24 очищена вода поступає, в водонапірну башту 25, звідки направляється до споживача. Промивка напірного фільтру 23 та трубчастих елементів 2 здійснюється водою, яка поступає із водонапірної башти трубопроводами 24 та 22. Промивна вода поступає в осадкову частину відстійника 6, звідки відводиться трубопроводом 7 при відкритому запірному пристрої 8. Перед промивкою фільтру 23 і трубчастих елементів 2 насос 20 включається, а камера утворення пластівців 12, відділена від відстійника 1 вертикальною розділяючою перегородкою 10, не опорожнюється, а сформовані в ній пластівці не відводяться і не руйнуються під час промивки фільтра 23 та трубчастих елементів 2. Після завершення промивки фільтра 23 і трубчастих елементів 2, із-за наявності в камері утворення пластівців сформованих пластівців, після пуску насоса 20 установка одразу включається в режим експлуатації з відводом чистої води споживачу без попереднього пускового періоду, необхідного для отримання в камері утворення пластівців шару завислого осаду. Тривалість формування та стабілізації шару завислого осаду в камері утворення пластівців при концентрації завислих речовин у вихідній воді, рівній 6-100мг/л і концентрації шару завислого осаду в межах 0,4-0,6г/л, складає 2-2,5 години. Промивка напірного фільтру 23 протягом доби здійснюється 1-2 рази, тому загальна тривалість утворення шару завислого осаду в камері утворення пластівців складає від 2 до 5 годин. Звідси випливає, що продуктивність установки, яка працює в режимі відключення і спорожнення камери утворення пластівці, на 8-20% нижче продуктивності установки, яка працює без виділення із камери утворення пластівців шару завислого осаду. За необхідності спорожнення камери утворення пластівців 12 випуск осаду провадиться трубопроводом 17 при відкритому запірному пристрої 18. 5 Комп’ютерна верстка А. Крулевський 82977 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
