Мінеральне в’яжуче

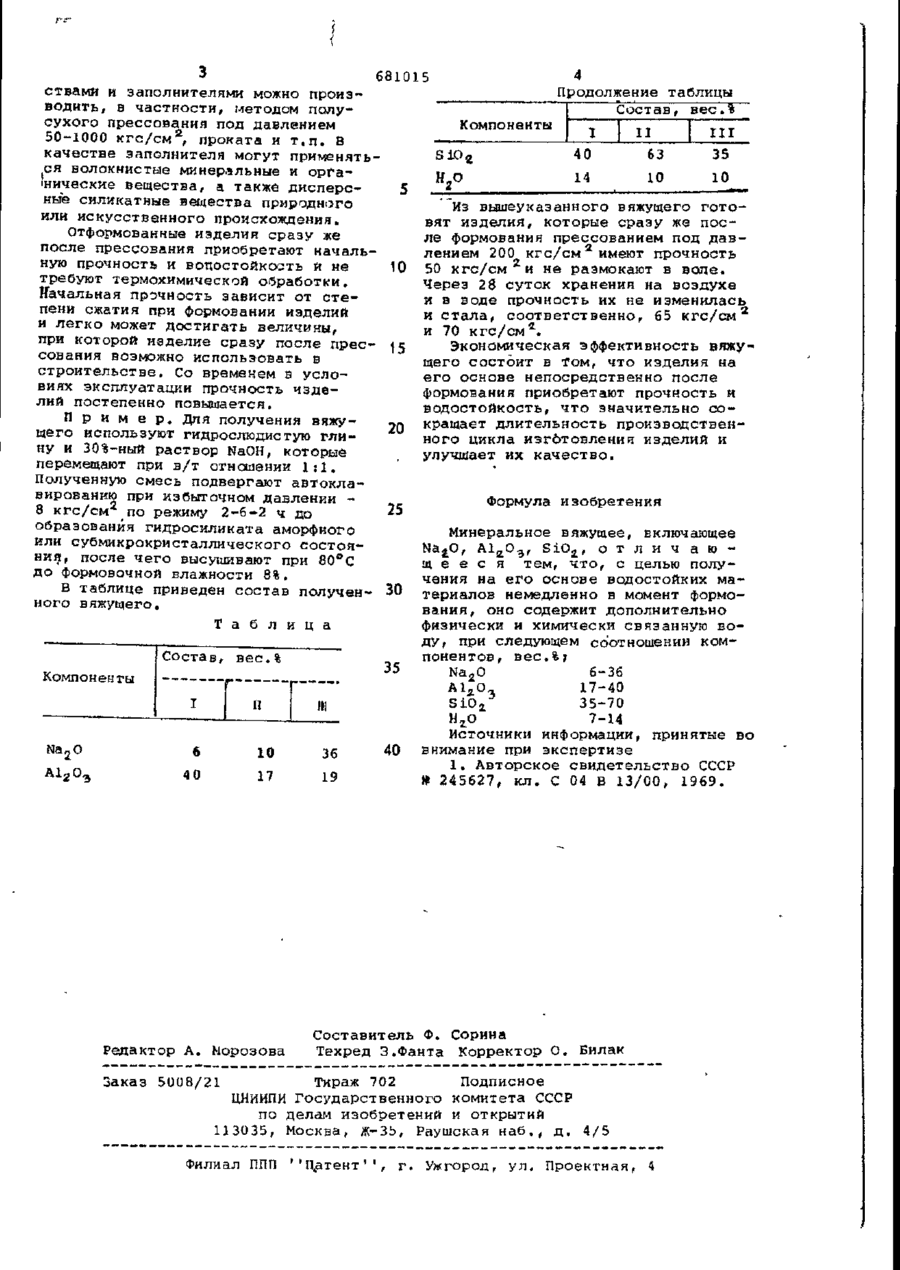

Союз Советских Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 210276(21) 2325677/29-33 с присоединением заявки № Государствен ный комитет СССР по делам изобретений и открытий . Кл. С 04 В 19/00 (23) Приоритет Опубликовано 25.08.79. Бюллетень №"31 (53)УДК 666.943 (088.8) Дата опубликования описания 2 5.0 879 (72) Авторы изобретения " В.Д.Глуховский, П.В.Кривенко, Р.Ф. Руйова, Г.В. Румына Ж.В.Скурчинская и Т.М.Дидусенко (71) Заявитель (54) МИНЕРАЛЬНОЕ ВЯЖУЩЕЕ Изобретение относится к составу минерального вяжущего и может найти применение в промышленности строительных материалов. Известно вяжущее, включающее, вес.% : R20 11,8-29,8 А12О18,8-35,9 SiO z 38-68,7 [ 1 ] . Такое вяжущее твердеет а резуль- to тате термической обработки при 1001000°С и является наиболее близким к изобретению по технической сущности и достигаемому результату. Однако для придания водостойкос- 15 ти такому вяжущему его необходимо подвергать термообработке, в процессе которой изделия дают усадку. Целью изобретения является полу20 чение на основе вяжущего водостойких материалов немедленно в момент формования. Это достигается тем, что минеральное вяжущее, включающее Na 2 O, А1_2 О, , S iO 2 , дополнительно содержит 25 физически и химически связанную воДУ , при следующем соотношении компонентов, вес, %: Na 2 O 6,0-Зь,0 17,0-40,0 SiOa 35,0-70,0 НаО 7,0-14,0 Вяжущее приготовляют путем и з мельчения, диспергирования и эатворения глины 20-50%-НБСМ раствором едкой щелочи при водотвердом отношении ( в / т ) 0,5-5,0,перемешивания смеси и е е тепловлажностной обработки кипячением, пропаркзанием или автоклавированием до образования гидросиликатов в аморфном или субмикрокристаллическом состоянии. Затем дисперсную смесь промывают водой до удаления свободной щелочи, после ч е г о высушивают при 100°С до формовочной влажности, Полученное дисперсное гидратное вещество представляет собой продукт химического взаимодействия глины с едкими щелочами и водой состава (0,5-1,0) R£0-R2Og(2-6) SxO2(l-2) Н 2 0 г которые проявляют способность к конденсации в водостойкий искусственный камень в момент сближения его ч а с т и ц , т . е . обладает свойствами Ецелочно контактно-конденсационного вяжущего. Формование изделий на основе только такого вяясущего или е г о смеси с дисперсными волокнистыми веще ствами и заполнителями можно производить, в частности, методом полусухого прессования под давлением 50-1000 кгс/см , проката и т . п . В качестве заполнителя могут применять ся волокнистые минеральные и оргаінические вещества, а также дисперсные силикатные вещества природного или искусственного происхождения. Отформованные изделия сразу же после прессования приобретают начальную прочность и водостойкость и не требуют термохимической обработки. Начальная прэчность зависит от с т е пени сжатия при формовании изделий и легко может достигать величины, при которой изделие сразу после прес сования возможно использовать в строительстве. Со временем в условиях эксплуатации прочность и з д е лий постепенно повышается. П р и м е р , Для получения вяжущего используют гидрослюдистую г л и ну и 30%-ный раствор NaOH, которые перемещают при в/т отношении 1 : 1 . Полученную смесь подвергают автоклавированию при избыточном давлении 8 к г с / с м 2 по режиму 2-6-2 ч до образования гидросиликата аморфного или субмикрокристаллического с о с т о я ния, после чего высушивают при 80°С до формовочной влажности 8%. В таблице приведен состав полученного вяжущего. Т а б л и ц а Состав, вес.% 681015 Продолжение таблицы (Состав, вес.% Компоненты SiOe 10 15 20 25 30 35 Компоненты № 6 40 10 36 17 19 Редактор А. Морозова 40 Т 40 14 11 63 10 35 10 Из вышеуказанного вяжущего готовят изделия, которые сразу же после формования прессованием под давлением 200 кгс/см 2 имеют прочность 50 кгс/см и не размокают в воде. Через 28 суток хранения на воздухе и в воде прочность их не изменилась2 и стала, соответственно, 65 к г с / с м и 70 кгс/см а . Экономическая эффективность вяжущего состоит в Том, что изделия на его основе непосредственно после формования приобретают прочность и водостойкость, что значительно сокращает длительность производственного цикла изгбтовления изделий и улучшает их качество. Формула изобретения Минеральное вяжущее, включающее Na^O, A l z 0 3 , S i O 2 , о т л и ч а ю щ е е с я тем, ч т о , с целью получения на его основе водостойких материалов немедленно в момент формования, оно содержит дополнительно физически и химически связанную в о ду, при следующем соотношении компонентов, ВЄС.%? Na 2 0 6-36 A1ZO^ 17-40 SiO 2 35-70 Hzo 7-14 Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР № 245627, кл. С 04 В 13/00, 1969. Составитель Ф. Сорина Техред 3.Фанта Корректор О. Билак Заказ 50U8/21 Тираж 702 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-ЗЬ, Раушская наб., д. 4/5 Филиал П П ''Патент П ш г . Ужгород, ул. Проектная, 4
