Фільтр ланцюговий

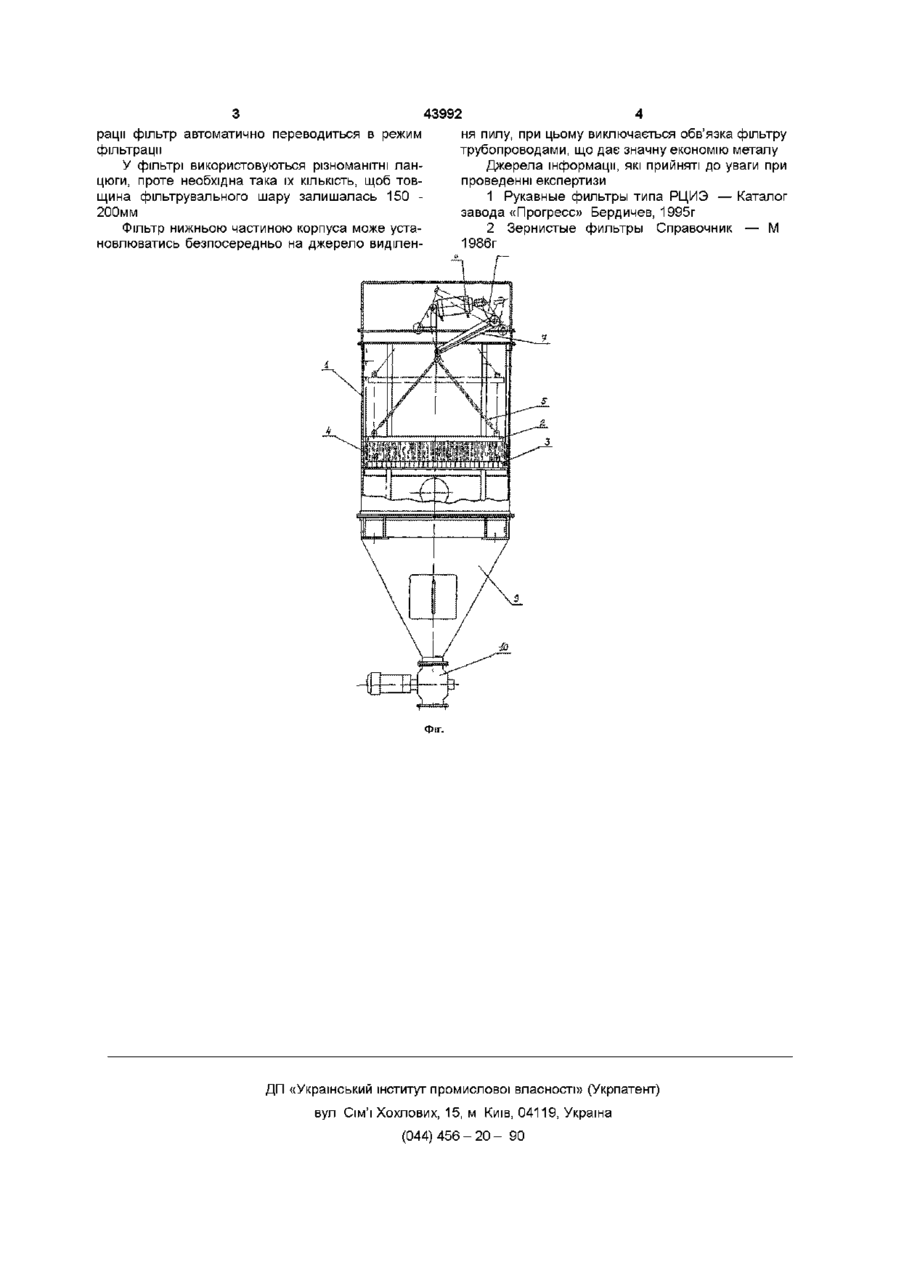

Фільтр ланцюговий, що містить корпус, бункер для пилу, шлюзовий затвор, фільтрувальні елеме нти, який відрізняється тим, що містить верхню раму, фільтрувальні елементи для очистки газів із 3 температурою 80°С та вмістом вологи до 50 г/м від слабо- та сильнозлиплого пилу виконані із ланцюгів, які утворюють фільтрувальний шар товщиною 150 - 200мм, при цьому ланцюги через систему важелів та пневмоциліндр зв'язані з верхньою рамою, яка виконана з можливістю зворотно - поступального руху Винахід відноситься до області пилоуловлювання та очистки газів від забруднюючих речовин Фільтри ланцюгові призначаються для очистки вологих аерозолів від вапняного та вапнянокремнистого пилу у промисловості будівельних матеріалів на підприємствах по виробництву вапна, силікатної цегли у комплексі із технологічним обладнанням, зокрема на силосах гасіння силікатної маси, на млинах помолу ванна із піском заводів силікатної цегли ВІДОМІ рукавні фільтри різноманітного призначення, в яких як фільтр-елементи використовують спеціально пошиті рукави із тканин, або із склотканин [1] ВІДОМІ також, каркасні зернисті фільтри, в яких як фільтр-елементи використовують шар із піску, щебеню і т п [2] Недоліком зазначених фільтрів є низька ступінь уловлювання вологого слабозлиплого пилу і неможливість уловлювання сильнозлиплого пилу В основу винаходу поставлена задача створити фільтр ланцюговий, у якому шляхом удосконалення конструкції верхньої рами та фільтрувальних елементів забезпечують очистку газів із температурою до 80°Ста вмістом вологи до 50г/м3 від слабо-та сильнозлиплого пилу Задачу досягають тим, що у фільтрі ланцюговому, що містить корпус, бункер для пилу, шлюзовий затвор, фільтрувальні елементи, згідно винаходу, він містить верхню раму, фільтрувальні елементи для очистки газів із температурою до 80°С та вмістом вологи до 50г/м3 від слабо- та сильнозлиплого пилу виконані із ланцюгів, які утворюють фільтрувальний шар товщиною 150 200мм, при цьому ланцюги через систему важелів та пневмоциліндр звязані з верхньою рамою, яка виконана з можливістю зворотно-поступального руху На фігурі показаний фільтр ланцюговий, який має 1 —корпус, у якому знаходиться верхня рама 2 із фільтрувальними елементами 4, виконаним із ланцюгів, та нижня рама 3, яка підвішена до верхньої рами 3 допомогою ланцюгів 5 верхня рама з'єднана із механізмом регенерації, який складається із системи важелів 6, 7 та пневмоциліндра 8 Зібраний пил поступає у бункер 9 і далі виводиться назовні через шлюзовий затвор 10 Запилений газ надходить знизу у корпус фільтра і далі проходить через фільтрувальні елементи 4, виконані із ланцюгів Очищене повітря через клапанний пристрій та всмоктувальний вентилятор виводиться із фільтра По мірі відкладення пилу на кільцях ланцюгів зростає гідравлічний опір фільтру і по досягненні певної величини фільтр автоматично переключається на режим регенерації По команді програмного приладу клапанний пристрій відключає фільтр від всмоктувального вентилятора Пневмоциліндр 8 через систему важелів 6, 7 піднімає верхню раму 2 із закріпленими на ні й ланцюгами 4, які в свою чергу, розпрямляючись, піднімають нижню раму 3 Здійснюючи зворотно-поступальний рух, верхня рама з ланцюгами і нижня рама масоочищаються від налиплого на них пилу Час регенерації 1 - 2 хвилини в залежності від фізикоХІМІЧНИХ властивостей пилу, при цьому рама із ланцюгами здійснює 15 - 20 рухів за хвилину Уловлений пил без додаткової переробки повертається у технологічний процес По закінченні регене со рації фільтр автоматично переводиться в режим фільтрації У фільтрі використовуються різноманітні ланцюги, проте необхідна така їх КІЛЬКІСТЬ, щоб товщина фільтрувального шару залишалась 150 200мм Фільтр нижньою частиною корпуса може установлюватись безпосередньо на джерело виділен 43992 4 ня пилу, при цьому виключається обв'язка фільтру трубопроводами, що дає значну економію металу Джерела інформації, які прийняті до уваги при проведенні експертизи 1 Рукавные фильтры типа РЦИЭ — Каталог завода «Прогресс» Бердичев, 1995г 2 Зернистые фильтры Справочник — М 1986г ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
