Позапічний топковий пристрій для отримання теплоносія

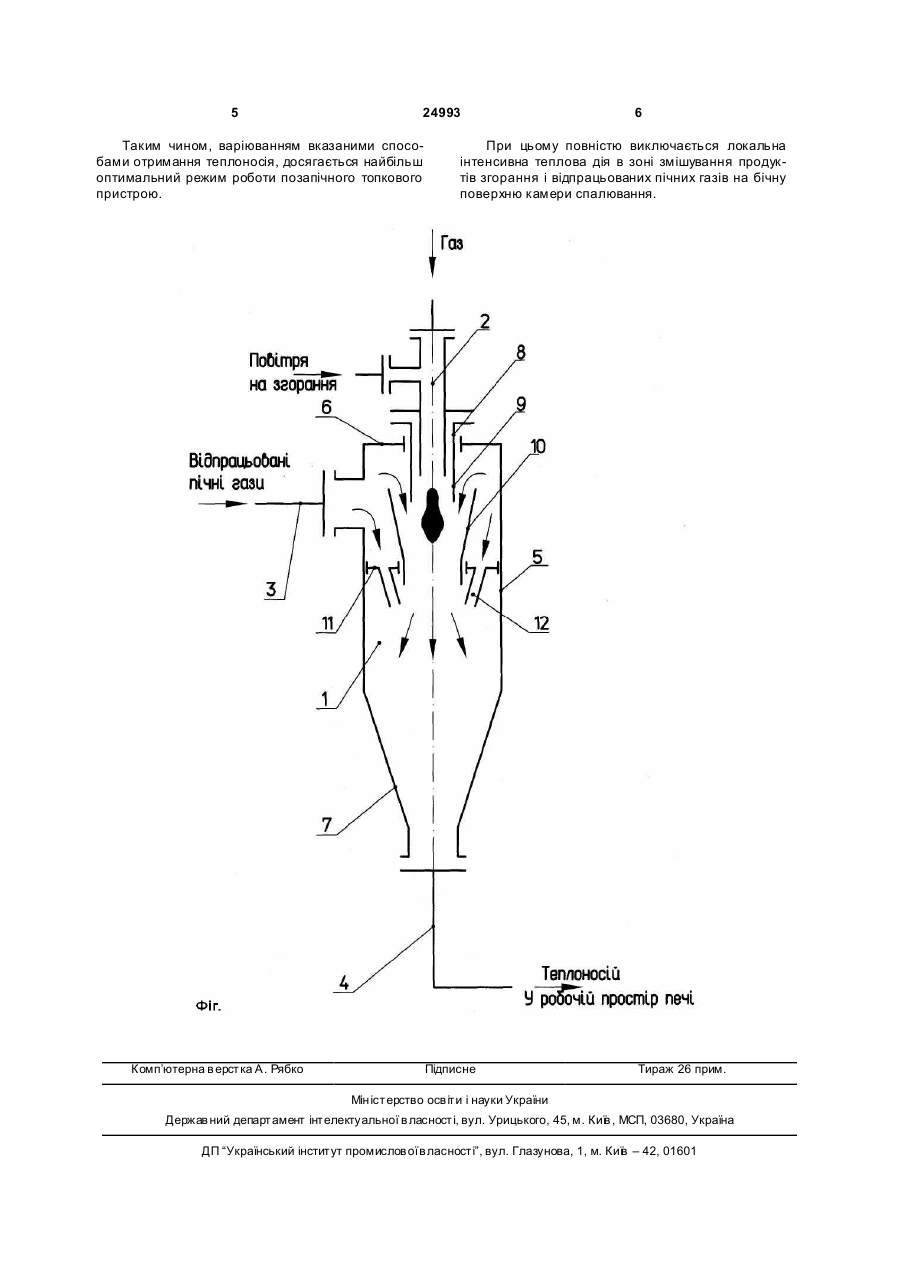

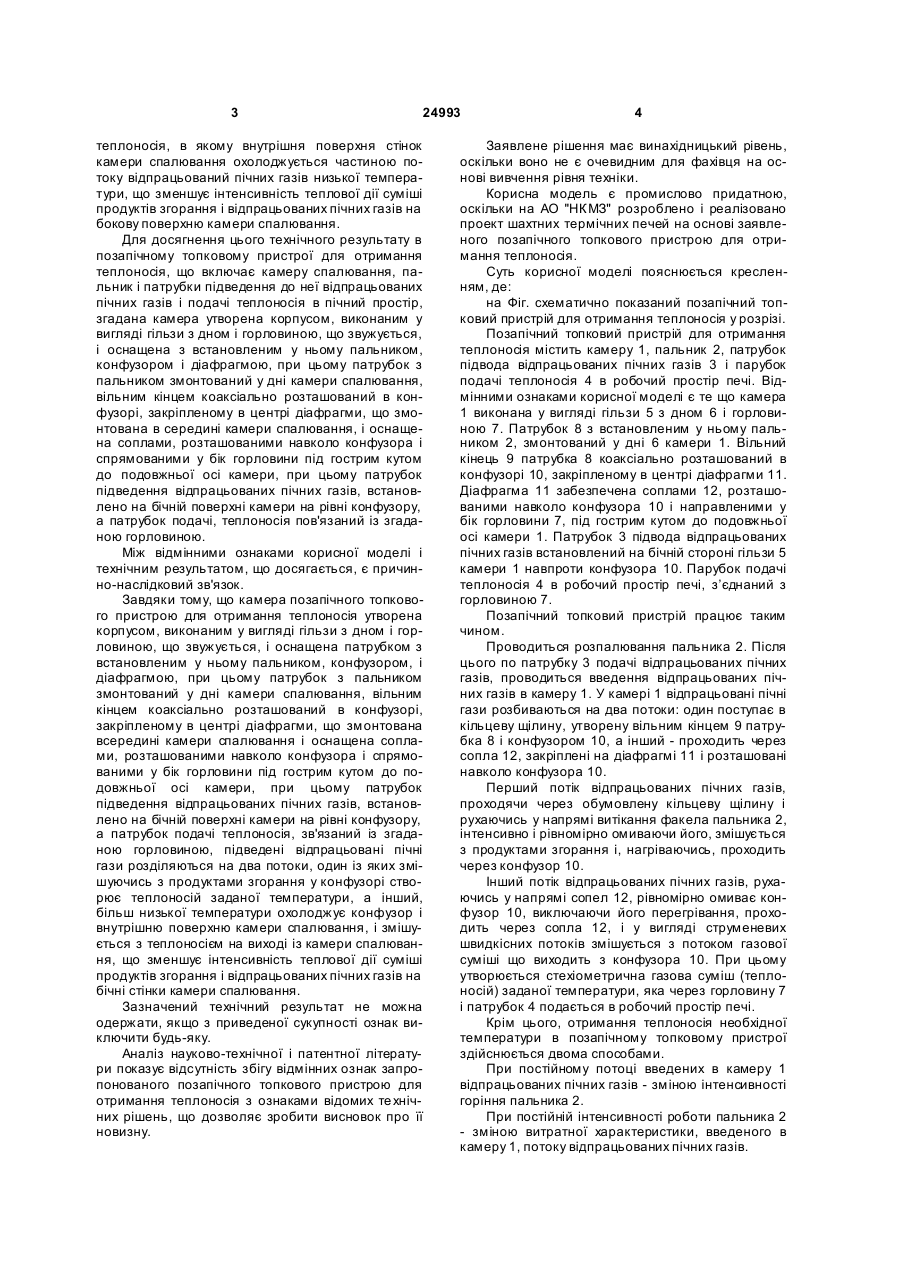

Позапічний топковий пристрій для отримання теплоносія, що містить камеру спалювання, пальник і патрубки підведення до неї відпрацьованих пічних газів і подачі теплоносія в пічний простір, який відрізняється тим, що камера утворена кор 3 24993 теплоносія, в якому внутрішня поверхня стінок камери спалювання охолоджується частиною потоку відпрацьований пічних газів низької температури, що зменшує інтенсивність теплової дії суміші продуктів згорання і відпрацьованих пічних газів на бокову поверхню камери спалювання. Для досягнення цього технічного результату в позапічному топковому пристрої для отримання теплоносія, що включає камеру спалювання, пальник і патрубки підведення до неї відпрацьованих пічних газів і подачі теплоносія в пічний простір, згадана камера утворена корпусом, виконаним у вигляді гільзи з дном і горловиною, що звужується, і оснащена з встановленим у ньому пальником, конфузором і діафрагмою, при цьому патрубок з пальником змонтований у дні камери спалювання, вільним кінцем коаксіально розташований в конфузорі, закріпленому в центрі діафрагми, що змонтована в середині камери спалювання, і оснащена соплами, розташованими навколо конфузора і спрямованими у бік горловини під гострим кутом до подовжньої осі камери, при цьому патрубок підведення відпрацьованих пічних газів, встановлено на бічній поверхні камери на рівні конфузору, а патрубок подачі, теплоносія пов'язаний із згаданою горловиною. Між відмінними ознаками корисної моделі і технічним результатом, що досягається, є причинно-наслідковий зв'язок. Завдяки тому, що камера позапічного топкового пристрою для отримання теплоносія утворена корпусом, виконаним у вигляді гільзи з дном і горловиною, що звужується, і оснащена патрубком з встановленим у ньому пальником, конфузором, і діафрагмою, при цьому патрубок з пальником змонтований у дні камери спалювання, вільним кінцем коаксіально розташований в конфузорі, закріпленому в центрі діафрагми, що змонтована всередині камери спалювання і оснащена соплами, розташованими навколо конфузора і спрямованими у бік горловини під гострим кутом до подовжньої осі камери, при цьому патрубок підведення відпрацьованих пічних газів, встановлено на бічній поверхні камери на рівні конфузору, а патрубок подачі теплоносія, зв'язаний із згаданою горловиною, підведені відпрацьовані пічні гази розділяються на два потоки, один із яких змішуючись з продуктами згорання у конфузорі створює теплоносій заданої температури, а інший, більш низької температури охолоджує конфузор і внутрішню поверхню камери спалювання, і змішується з теплоносієм на виході із камери спалювання, що зменшує інтенсивність теплової дії суміші продуктів згорання і відпрацьованих пічних газів на бічні стінки камери спалювання. Зазначений технічний результат не можна одержати, якщо з приведеної сукупності ознак виключити будь-яку. Аналіз науково-технічної і патентної літератури показує відсутність збігу відмінних ознак запропонованого позапічного топкового пристрою для отримання теплоносія з ознаками відомих те хнічних рішень, що дозволяє зробити висновок про її новизну. 4 Заявлене рішення має винахідницький рівень, оскільки воно не є очевидним для фахівця на основі вивчення рівня техніки. Корисна модель є промислово придатною, оскільки на АО "НКМЗ" розроблено і реалізовано проект шахтних термічних печей на основі заявленого позапічного топкового пристрою для отримання теплоносія. Суть корисної моделі пояснюється кресленням, де: на Фіг. схематично показаний позапічний топковий пристрій для отримання теплоносія у розрізі. Позапічний топковий пристрій для отримання теплоносія містить камеру 1, пальник 2, патрубок підвода відпрацьованих пічних газів 3 і парубок подачі теплоносія 4 в робочий простір печі. Відмінними ознаками корисної моделі є те що камера 1 виконана у вигляді гільзи 5 з дном 6 і горловиною 7. Патрубок 8 з встановленим у ньому пальником 2, змонтований у дні 6 камери 1. Вільний кінець 9 патрубка 8 коаксіально розташований в конфузорі 10, закріпленому в центрі діафрагми 11. Діафрагма 11 забезпечена соплами 12, розташованими навколо конфузора 10 і направленими у бік горловини 7, під гострим кутом до подовжньої осі камери 1. Патрубок 3 підвода відпрацьованих пічних газів встановлений на бічній стороні гільзи 5 камери 1 навпроти конфузора 10. Парубок подачі теплоносія 4 в робочий простір печі, з’єднаний з горловиною 7. Позапічний топковий пристрій працює таким чином. Проводиться розпалювання пальника 2. Після цього по патрубку 3 подачі відпрацьованих пічних газів, проводиться введення відпрацьованих пічних газів в камеру 1. У камері 1 відпрацьовані пічні гази розбиваються на два потоки: один поступає в кільцеву щілину, утворену вільним кінцем 9 патрубка 8 і конфузором 10, а інший - проходить через сопла 12, закріплені на діафрагмі 11 і розташовані навколо конфузора 10. Перший потік відпрацьованих пічних газів, проходячи через обумовлену кільцеву щілину і рухаючись у напрямі витікання факела пальника 2, інтенсивно і рівномірно омиваючи його, змішується з продуктами згорання і, нагріваючись, проходить через конфузор 10. Інший потік відпрацьованих пічних газів, рухаючись у напрямі сопел 12, рівномірно омиває конфузор 10, виключаючи його перегрівання, проходить через сопла 12, і у вигляді струменевих швидкісних потоків змішується з потоком газової суміші що виходить з конфузора 10. При цьому утворюється стехіометрична газова суміш (теплоносій) заданої температури, яка через горловину 7 і патрубок 4 подається в робочий простір печі. Крім цього, отримання теплоносія необхідної температури в позапічному топковому пристрої здійснюється двома способами. При постійному потоці введених в камеру 1 відпрацьованих пічних газів - зміною інтенсивності горіння пальника 2. При постійній інтенсивності роботи пальника 2 - зміною витратної характеристики, введеного в камеру 1, потоку відпрацьованих пічних газів. 5 24993 Таким чином, варіюванням вказаними способами отримання теплоносія, досягається найбільш оптимальний режим роботи позапічного топкового пристрою. Комп’ютерна в ерстка А. Рябко 6 При цьому повністю виключається локальна інтенсивна теплова дія в зоні змішування продуктів згорання і відпрацьованих пічних газів на бічну поверхню камери спалювання. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
