Пристрій рентгенотелевізійного контролю

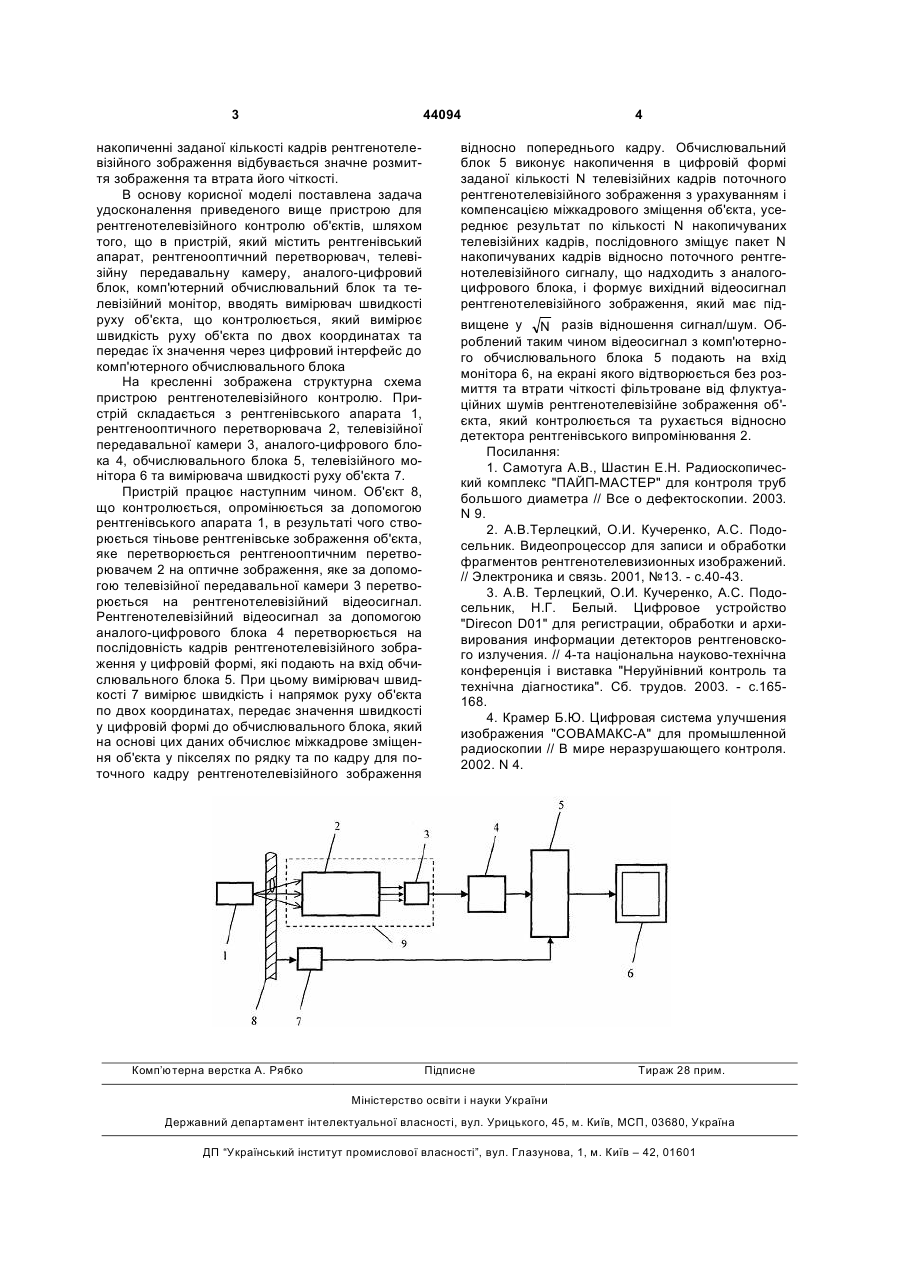

Пристрій рентгенотелевізійного контролю, що містить рентгенівський апарат, рентгенооптичний перетворювач, телевізійну передавальну камеру, аналого-цифровий блок, обчислювальний блок, телевізійний монітор, який відрізняється тим, що додатково містить вимірювач швидкості руху об'єкта, що контролюється та рухається відносно детектора рентгенівського випромінювання, здат 3 44094 накопиченні заданої кількості кадрів рентгенотелевізійного зображення відбувається значне розмиття зображення та втрата його чіткості. В основу корисної моделі поставлена задача удосконалення приведеного вище пристрою для рентгенотелевізійного контролю об'єктів, шляхом того, що в пристрій, який містить рентгенівський апарат, рентгенооптичний перетворювач, телевізійну передавальну камеру, аналого-цифровий блок, комп'ютерний обчислювальний блок та телевізійний монітор, вводять вимірювач швидкості руху об'єкта, що контролюється, який вимірює швидкість руху об'єкта по двох координатах та передає їх значення через цифровий інтерфейс до комп'ютерного обчислювального блока На кресленні зображена структурна схема пристрою рентгенотелевізійного контролю. Пристрій складається з рентгенівського апарата 1, рентгенооптичного перетворювача 2, телевізійної передавальної камери 3, аналого-цифрового блока 4, обчислювального блока 5, телевізійного монітора 6 та вимірювача швидкості руху об'єкта 7. Пристрій працює наступним чином. Об'єкт 8, що контролюється, опромінюється за допомогою рентгенівського апарата 1, в результаті чого створюється тіньове рентгенівське зображення об'єкта, яке перетворюється рентгенооптичним перетворювачем 2 на оптичне зображення, яке за допомогою телевізійної передавальної камери 3 перетворюється на рентгенотелевізійний відеосигнал. Рентгенотелевізійний відеосигнал за допомогою аналого-цифрового блока 4 перетворюється на послідовність кадрів рентгенотелевізійного зображення у цифровій формі, які подають на вхід обчислювального блока 5. При цьому вимірювач швидкості 7 вимірює швидкість і напрямок руху об'єкта по двох координатах, передає значення швидкості у цифровій формі до обчислювального блока, який на основі цих даних обчислює міжкадрове зміщення об'єкта у пікселях по рядку та по кадру для поточного кадру рентгенотелевізійного зображення Комп’ютерна верстка А. Рябко 4 відносно попереднього кадру. Обчислювальний блок 5 виконує накопичення в цифровій формі заданої кількості N телевізійних кадрів поточного рентгенотелевізійного зображення з урахуванням і компенсацією міжкадрового зміщення об'єкта, усереднює результат по кількості N накопичуваних телевізійних кадрів, послідовного зміщує пакет N накопичуваних кадрів відносно поточного рентгенотелевізійного сигналу, що надходить з аналогоцифрового блока, і формує вихідний відеосигнал рентгенотелевізійного зображення, який має підвищене у N разів відношення сигнал/шум. Оброблений таким чином відеосигнал з комп'ютерного обчислювального блока 5 подають на вхід монітора 6, на екрані якого відтворюється без розмиття та втрати чіткості фільтроване від флуктуаційних шумів рентгенотелевізійне зображення об'єкта, який контролюється та рухається відносно детектора рентгенівського випромінювання 2. Посилання: 1. Самотуга А.В., Шастин Е.Н. Радиоскопический комплекс "ПАЙП-МАСТЕР" для контроля труб большого диаметра // Все о дефектоскопии. 2003. N 9. 2. А.В.Терлецкий, О.И. Кучеренко, А.С. Подосельник. Видеопроцессор для записи и обработки фрагментов рентгенотелевизионных изображений. // Электроника и связь. 2001, №13. - с.40-43. 3. А.В. Терлецкий, О.И. Кучеренко, А.С. Подосельник, Н.Г. Белый. Цифровое устройство "Direcon D01" для регистрации, обработки и архивирования информации детекторов рентгеновского излучения. // 4-та національна науково-технічна конференція і виставка "Неруйнівний контроль та технічна діагностика". Сб. трудов. 2003. - с.165168. 4. Крамер Б.Ю. Цифровая система улучшения изображения "СОВАМАКС-А" для промышленной радиоскопии // В мире неразрушающего контроля. 2002. N 4. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
