Пристрій для очищення поверхонь, що містить ємність для робочої рідини, з'єднану основною трубкою і регульованим дроселем з робочим органом, додаткову трубку, яка одним кінцем вмонтована в основну трубку, а іншим в ємність з робочою рідиною та трубопровід, який відрізняється тим , що він додатково оснащений очишувальним елементом, виконаним у вигляді дуги з пружного матеріалу, та розташованим під ним блоком розпилювачів, спільно встановлених на держателі з можливістю зміни кута нахилу, а також системою автоматичного контролю тиску в ємності.

Текст

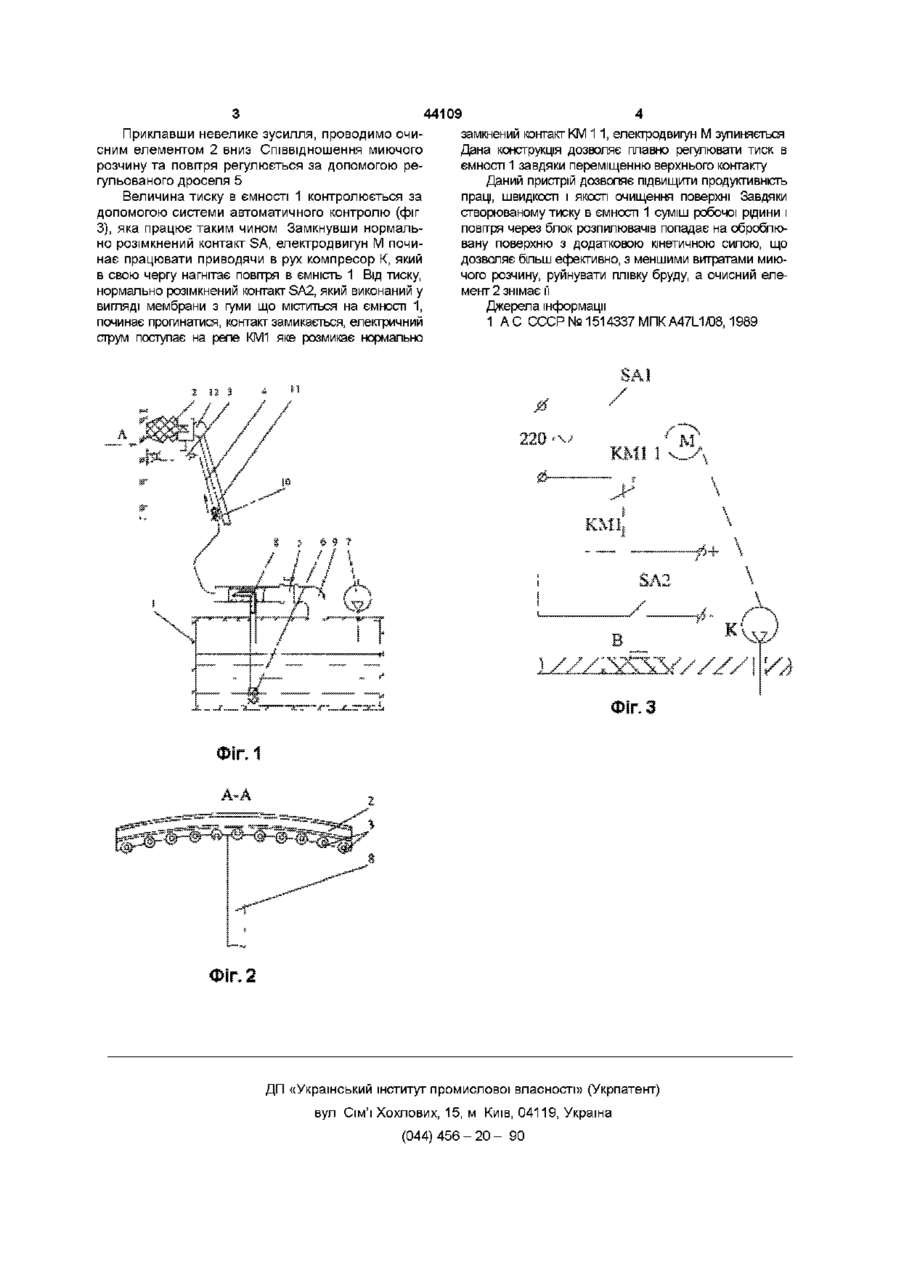

Пристрій для очищення поверхонь, що містить ємність для робочої рідини, з'єднану основною трубкою і регульованим дроселем з робо чим органом, додаткову трубку, яка одним кінцем вмонтована в основну трубку, а іншим в ємність з робочою рідиною та трубопровід, який відрізняється тим , що він додатково оснащений очишувальним елементом, виконаним у вигляді дуги з пружного матеріалу, та розташованим під ним блоком розпилювачів, спільно встановлених на держателі з можливістю зміни кута нахилу, а також системою автоматичного контролю тиску в ємності Винахід відноситься до очисної техніки, а саме до пристроїв для миття вікон великого формату Відомо пристрій для очищення поверхонь, що містить резервуар для миючого розчину, який з'єднаний основною вертикальною трубкою і вентилем з робочим органом, систему подачі стисненого повітря, яка з'єднана трубопроводом з резервуаром для миючого розчину, систему подачі води, миючий орган В резервуарі з миючою рідиною установлено додаткову вертикальну трубку фіг 1, на фіг 3 принципова електрична схема Пристрій для очищення поверхонь містить ємність 1 для робочої рідини, очищувальний елемент 2, блок розпилювачів 3, трубопровід 4 подачі робочої рідини, дросель 5, фільтр 6, насос 7, додаткова трубка 8, основна трубка 9, вентиль 10, держатель 11, шарнір 12 Очищувальний елемент 2 виконаний із гуми у вигляді дуги, блок розпилювачів 3 робочої рідини, який розташований під очищувальним елементом 2 Ємність 1 містить фільтр 6 який змонтовано на трубці 8 і насос 7 Трубка 8 загнутим кінцем вмонтована в основну трубку 9, а іншим в ємності 1 Очищувальний елемент 2 з блоком розпилювачів 3 змонтовано на держателі 11 за допомогою шарніра 12 Пристрій містить систему автоматичного контролю за тиском в ємності 1, яка складається з нормально розімкненого контакту SA1, який вмикає електродвигун М, нормально розімкнений контакт SA2, який вмикає електромагнітне реле КМ1, яке в свою чергу вимикає нормально розімкнений контакт КМ1 1 Пристрій для очищення поверхонь працює таким чином Прикладаємо очищувальний елемент 2 з блоком розпилювачів 3 до оброблюваної поверхні, вмикаємо насос 7, який накачує повітря в ємність 1 3 робочою рідиною, відкриваємо вентиль 10 Робоча рідина через фільтр 6 по трубці 8 поступає у трубку 9 звідки разом з повітрям по трубопроводу 4 у блок розпилювачів 3, звідки розпилюється на оброблювану поверхню [1] Недоліком відомого пристрою є його залежність від систем подачі води та стисненого повітря Обмежена площина дії через недостатню довжину трубопроводу В основу винаходу покладено завдання створення пристрою для якісного і швидкого очищення вікон з автономним режимом роботи Поставлене завдання досягається тим, що пристрій для очищення поверхонь, який містить ємність для робочої рідини, з'єднану основною трубкою і регульованим дроселем з робочим органом, додаткову трубку, яка одним кінцем вмонтована в основну трубку, а іншим в ємності з робочою рідиною та трубопровід подачі робочої рідини, додатково очищувальним елементом виконаним у вигляді дуги з пружного матеріалу та розташованим під ним блоком розпилювачів, спільно встановлених на держателі з можливістю зміни кута нахилу, а також систему автоматичного контролю за тиском в ємності На фіг 1 зображено принципову схему пристрою для очищення поверхонь, на фіг 2 вид А на о 44109 Приклавши невелике зусилля, проводимо очисним елементом 2 вниз Співвідношення миючого розчину та повітря регулюється за допомогою регульованого дроселя 5 Величина тиску в ємності 1 контролюється за допомогою системи автоматичного контролю (фіг 3), яка працює таким чином Замкнувши нормально розімкнении контакт SA, електродвигун М починає працювати приводячи в рух компресор К, який в свою чергу нагнітає повітря в ємність 1 Від тиску, нормально розімкнении контакт SA2, який виконаний у вигляді мембрани з гуми що міститься на ємності 1, починає прогинатися, контакт замикається, електричний струм поступає на реле КМ1 яке розмикає нормально замкнений контакт KM 1 1, електродвигун М зупиняється Дана конструкція дозволяє плавно регулювати тиск в ємності 1 завдяки переміщенню верхнього контакту Даний пристрій дозволяє підвищити продуктивність праці, швидкості і якості очищення поверхні Завдяки створюваному тиску в ємності 1 суміш робочої рідини і повгтря через блок розпилювачів попадає на оброблювану поверхню з додатковою кінетичною силою, що дозволяє більш ефективно, з меншими витратами миючого розчину, руйнувати плівку бруду, а очисний елемент 2 знімає її Джерела інформації 1 АС СССР № 1514337 МПКА47ИЮ8,1989 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
