Аксіально-поршнева машина
Номер патенту: 44130
Опубліковано: 25.09.2009
Формула / Реферат
Аксіально-поршнева машина, що складається з корпусу, в якому знаходиться блок циліндрів, поршнів, розташованих в циліндрах, нахиленого диска та привідного вала, яка відрізняється тим, що поршні з'єднані з нахиленим диском за допомогою сферичних опорних гнізд, які містить нахилений диск, та ексцентрично розташованих на поршнях сферичних головок.
Текст

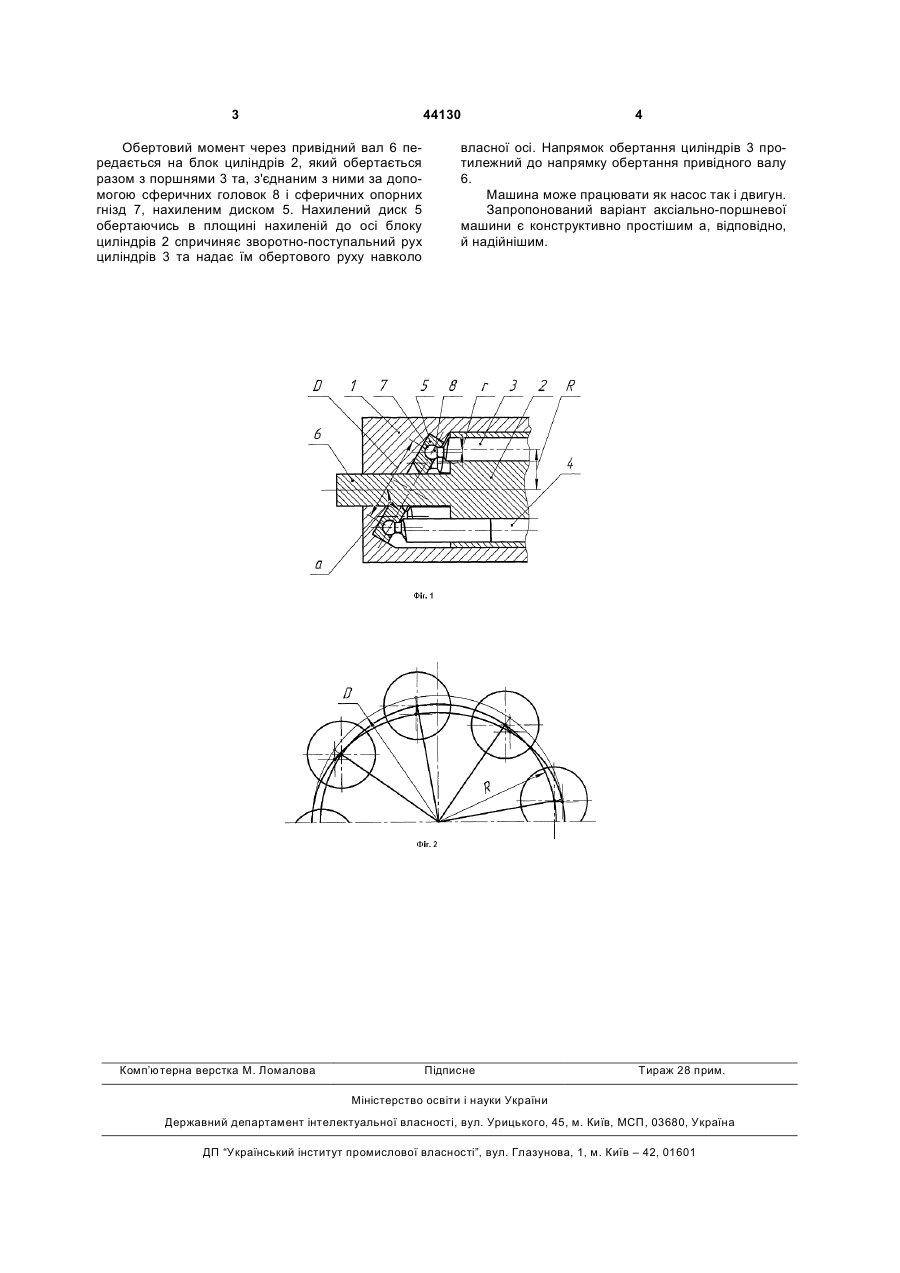

Аксіально-поршнева машина, що складається з корпусу, в якому знаходиться блок циліндрів, поршнів, розташованих в циліндрах, нахиленого диска та привідного вала, яка відрізняється тим, що поршні з'єднані з нахиленим диском за допомогою сферичних опорних гнізд, які містить нахилений диск, та ексцентрично розташованих на поршнях сферичних головок. (19) (21) u200901815 (22) 02.03.2009 (24) 25.09.2009 (46) 25.09.2009, Бюл.№ 18, 2009 р. (72) ПАТРИЛО ЮРІЙ ЄВГЕНОВИЧ, ПАТРИЛО МАРКІЯН ЮРІЙОВИЧ (73) ПАТРИЛО ЮРІЙ ЄВГЕНОВИЧ, ПАТРИЛО МАРКІЯН ЮРІЙОВИЧ 3 44130 Обертовий момент через привідний вал 6 передається на блок циліндрів 2, який обертається разом з поршнями 3 та, з'єднаним з ними за допомогою сферичних головок 8 і сферичних опорних гнізд 7, нахиленим диском 5. Нахилений диск 5 обертаючись в площині нахиленій до осі блоку циліндрів 2 спричиняє зворотно-поступальний рух циліндрів 3 та надає їм обертового руху навколо Комп’ютерна верстка М. Ломалова 4 власної осі. Напрямок обертання циліндрів 3 протилежний до напрямку обертання привідного валу 6. Машина може працювати як насос так і двигун. Запропонований варіант аксіально-поршневої машини є конструктивно простішим а, відповідно, й надійнішим. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAxial-piston machine
Автори англійськоюPatrylo Yurii Yevhenovych, Patrylo Markiian Yuriiovych
Назва патенту російськоюАксиально-поршневая машина
Автори російськоюПатрило Юрий Евгеньевич, Патрило Маркиян Юрьевич
МПК / Мітки
МПК: F04C 9/00, F01B 31/00, F01B 3/00, F02B 75/00, F03C 1/00, F03C 2/00
Мітки: машина, аксіально-поршнева
