Спосіб обробки фільтрувальної тканини

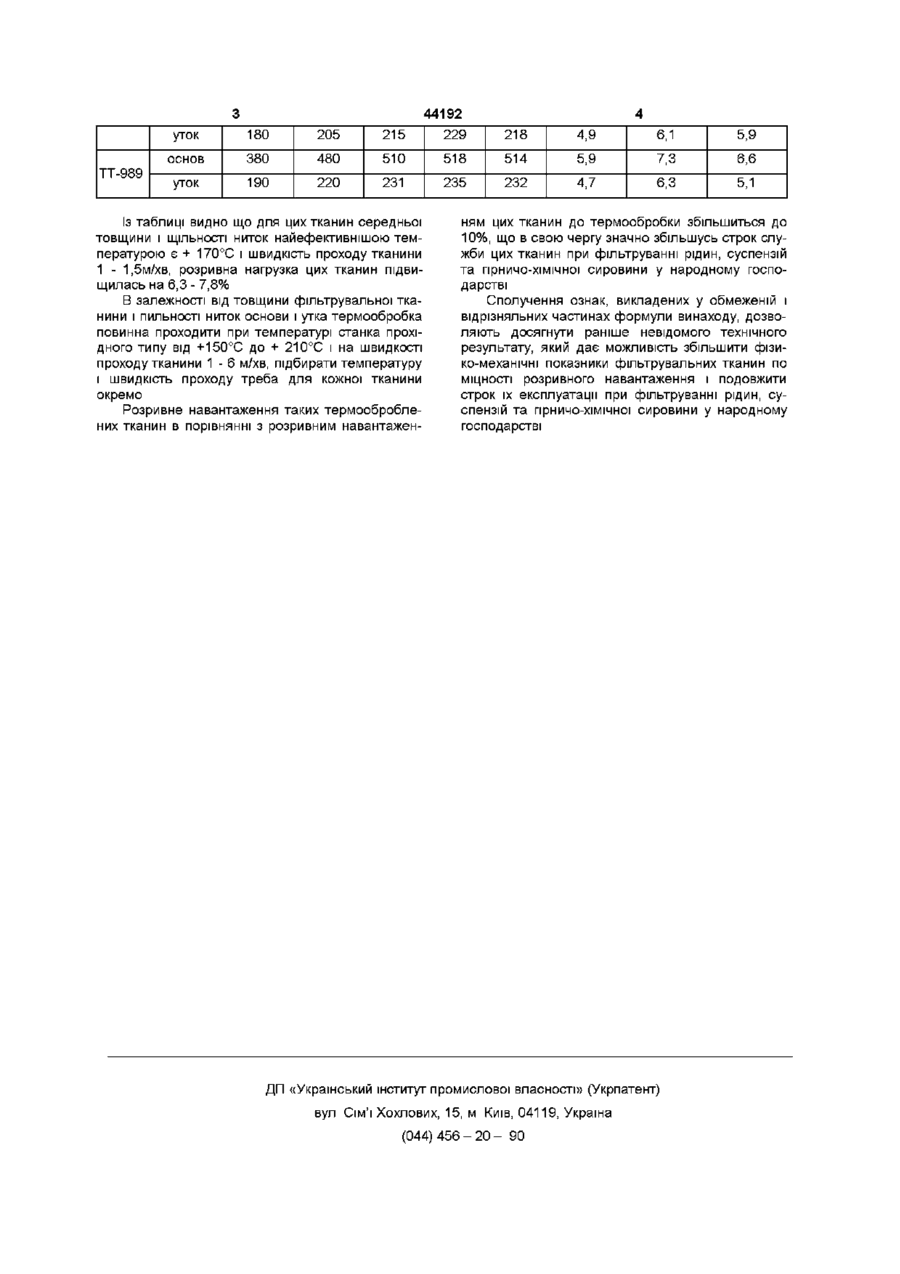

Спосіб обробки фільтрувальної тканини із синтетичних поліамідних, комплексних і текстурованих ниток, а також ситових тканин із поліамідних монониток, який відрізняється тим, що використовують станок прохідного типу і обробляють тканину при температурі від + 150° С до + 210° С на швидкості проходу тканини від 1 до бм/хв від + 150°С до + 210°С на швидкості проходу тканини 1-бм/хв В якості такого станка може бути використаний станок "KZ-16181" фірми "КоВо" Чехословаччина, з переробкою нагрівального механізму на більш високу температуру Така термообробка фільтрувальних тканин і сіт із синтетичних поліамідних ниток, з допомогою вказаного станка, дає усадку ниток основи і утка, що значно поліпшує стабілізацію тканини, зникає такий порок тканини як роздвижка уточних і основних ниток, а розривні характеристики фільтрувальних тканин і сіт значно підвищуються - від 4 до 10%, що подовжує строк експлуатації тканин при фільтруванні рідин, суспензій і гірничо-хімічної сировини у народному господастві Результати термообробки фільтрувальних тканин і сіт із синтетичних поліамідних тканин середньої товщини і ЩІЛЬНОСТІ по утку і основі при температурі + 150°С і + 170°С на швидкості 11,5м/хв і при температурі + 190°С і на швидкості проходу тканини 2-2,5м/хв наведені в таблиці В таблиці показані сурові фільтрувальні тканини "ТФ-1" і "ТТ-989" по ТУ У 17-16305440 007 і 008-97 до термообробки і після термообробки на станку прохідного типу Розривна нагрузка до термообробки КГС Розривна нагрузка після термообробки КГС норма факт +150 +170 +190 +150° +170° +190° 450 496 529 538 532 6,2 7,8 6,7 Збільшення МІЦНОСТІ тканини після термообробки, % уток 3 TT-989 180 205 215 44192 229 основ 380 480 510 уток 190 220 231 Із таблиці видно що для цих тканин середньої товщини і ЩІЛЬНОСТІ ниток найефективнішою температурою є + 170°С і швидкість проходу тканини 1 - 1,5м/хв, розривна нагрузка цих тканин підвищилась на 6,3 - 7,8% В залежності від товщини фільтрувальної тканини і пильності ниток основи і утка термообробка повинна проходити при температурі станка прохідного типу від +150°С до + 210°С і на швидкості проходу тканини 1 - 6 м/хв, підбирати температуру і швидкість проходу треба для кожної тканини окремо Розривне навантаження таких термооброблених тканин в порівнянні з розривним навантажен 4 218 4,9 6,1 5,9 518 514 5,9 7,3 6,6 235 232 4,7 6,3 5,1 ням цих тканин до термообробки збільшиться до 10%, що в свою чергу значно збільшусь строк служби цих тканин при фільтруванні рідин, суспензій та гірничо-хімічної сировини у народному господарстві Сполучення ознак, викладених у обмеженій і відрізняльних частинах формули винаходу, дозволяють досягнути раніше невідомого технічного результату, який дає можливість збільшити фізико-механічні показники фільтрувальних тканин по МІЦНОСТІ розривного навантаження і подовжити строк їх експлуатації при фільтруванні рідин, суспензій та гірничо-хімічної сировини у народному господарстві ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
