Спосіб виготовлення стеклопластикової фільтрувальної труби
Номер патенту: 9061
Опубліковано: 30.09.1996
Автори: Волков Валерій Миколайович, Кінєвський Валерій Наумович, Хоронько Юрій Андрійович, Сенченко Володимир Вікторович, Панченко Костянтин Григорович
Формула / Реферат
Способ изготовления стеклопластиковой фильтровальной трубы, включающий возвратно-поступательное движение вдоль оправки пропитанного связующим непрерывного стекложгута, его намотку на вращающуюся оправку и отвержде-ние связующего, отличающийся тем, что, с целью повышения надежности при эксплуатации, после пропитки связующим в процессе намотки стекло-жгут скручивают, а образуемый избыток связующего снимают со всей поверхности стекложгута, причем при реверсе движения стекложгута вдоль оправки изменяют направление скручивания стекложгута.
Текст

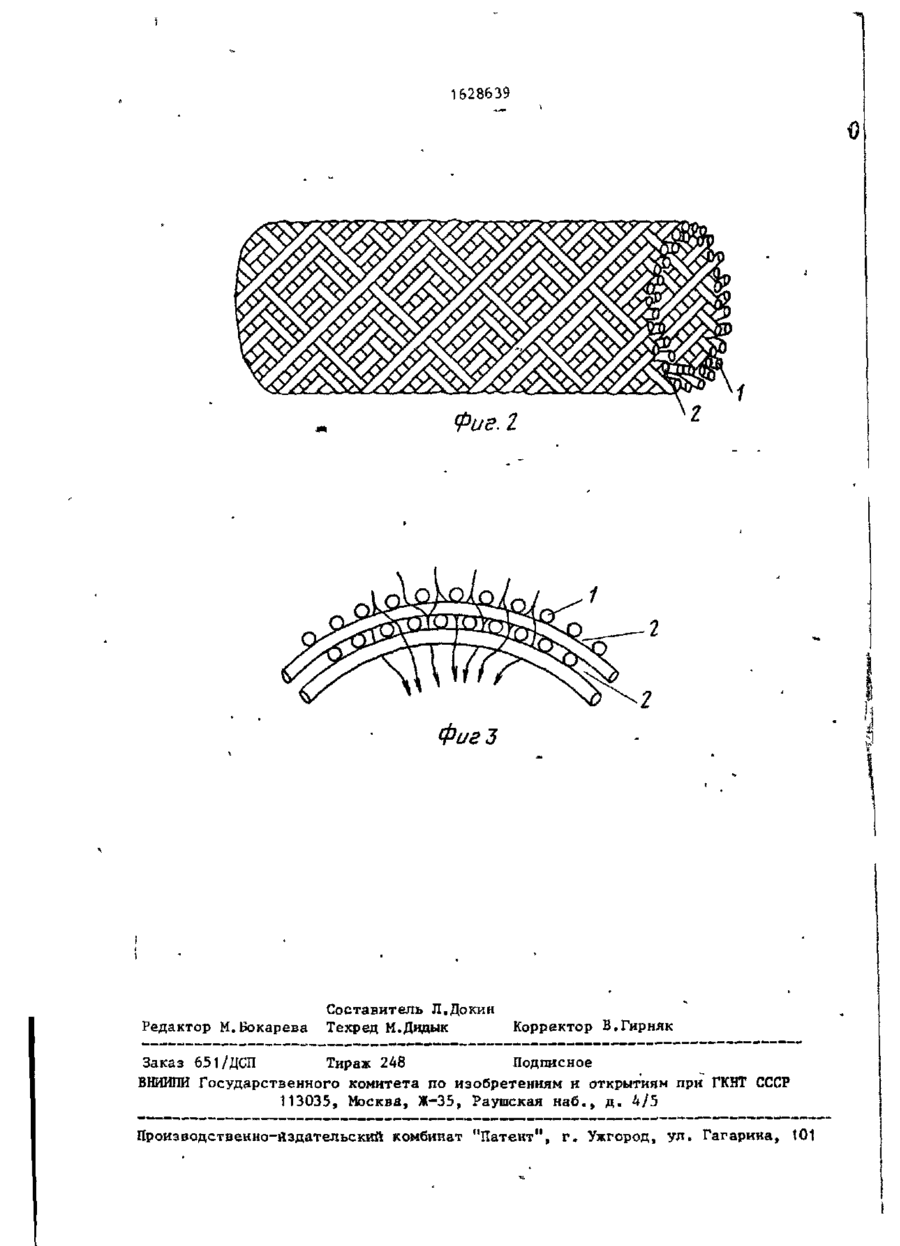

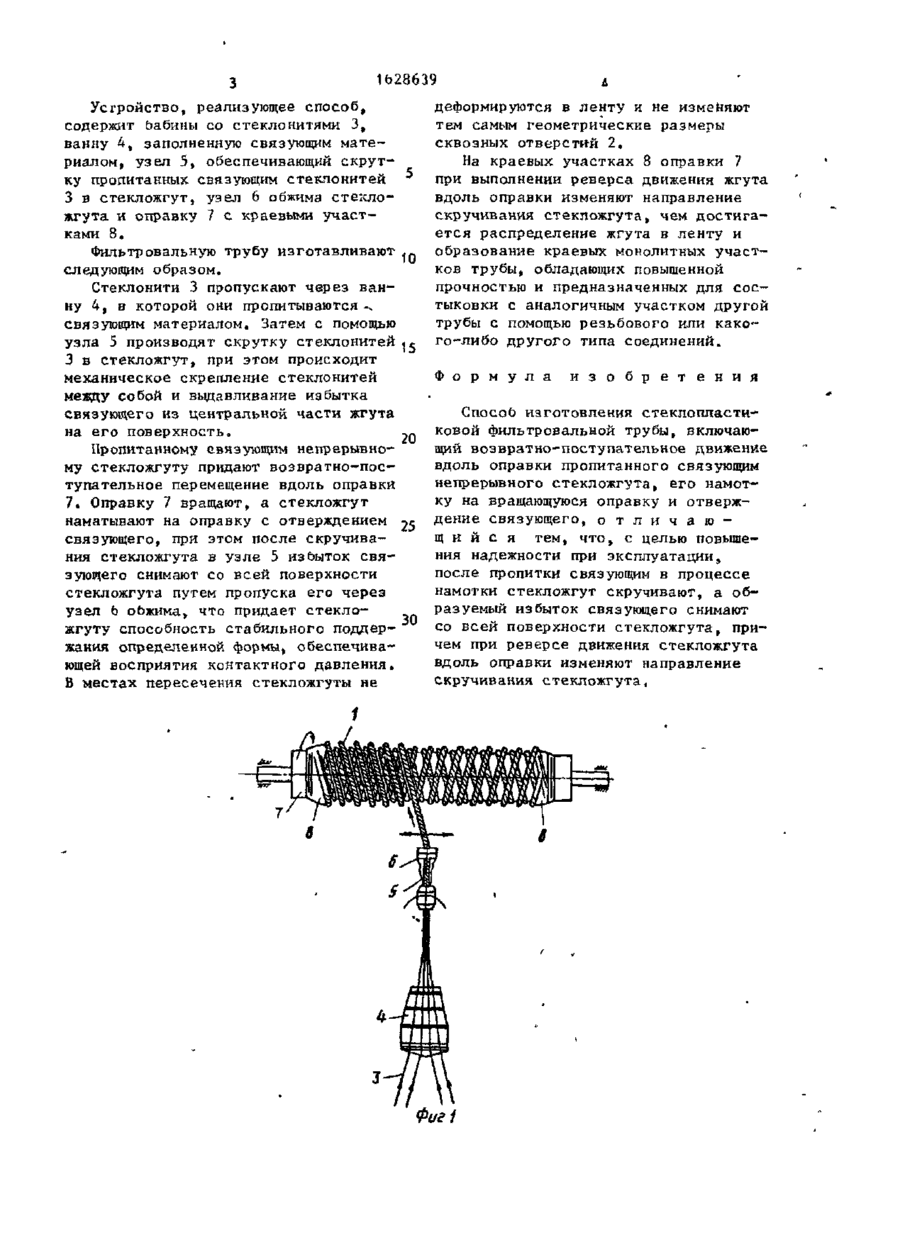

Изобретение относится к машиностроению и може- бьпь использовано при производстве труб дренажных систем. Целью изобретения является повышение надежности работы трубы при ее э к с п луатации. Стеклонити 3 пропускают ч е р е з ванну 4 , заполненную связующим. Изобретение относится к машиностроению и может быть использовано при производстие труб дренажных систем. Целью изобретения является повышение надежности Tpv6bi при ее эксплуатации путем увеличения механической прочности стыкуемых участков и за счет обеспечения одинаковой проницаемости по всей ряЬочен поверхности. На фиі.1 изображено устройство для изіотов 1СНИЯ груб; на фиг.2 - уча6-91 затем в узле 5 стеклонити, пропитанные связующим, скручивают в стекло- ' жгут, которому придают возвратнопоступательное перемещение вдоль оправки 7 и наматывают е ю на оправку с одновременным отверждением связующего. После пропитки связующим стекложгут скручивают, а затем образуемый избыток связующего снимают со всей поверхности стекложгута с помощью узла b обжима. В процессе скручивания стекложгут образует устойчивую форму» которая придает ему способность воспринимать контактные давления и в местах пересечения стекложгутов» чем обеспечивается образование одинаковых сквозных отверстий в рабочей зоне фильтровальной трубы. При реверсе движения стекложгута вдоль оправки изменяют направление скручивания стекложгута, чем обеспечивается деформация жгута в ленту с образованием монолитных концевых участков трубы, обладающих повышенной прочностью.3 ил. С О5 сток трубы, общий вид; на ф и г . З т р у б а , поперечное с е ч е н и е . і Стеклопластиковая фильтровальная труба образована стекпожгутами 1, которые размещены в неско ^ько слоев на некотором расстоянии друг от друга таким образом, что межд> слоями и жгутами образованы сквозные отверстия 2, предназначенные для пропуска рабочей среды и задержки твердых частиц примесей» 00 00 СО 1628639 Устройство, реализующее способ, содержит Ьабины со стеклонитями 3, ванну 4, заполненную связующим материалом, узел 5, обеспечивающий скрутку пропитанных связующим стеклонитей З в стекложгут, узел 6 обжима стекложгута и оправку 7 с краевыми участками 8. Фильтровальную трубу изготавливают следуюіцим образом. Стеклонити 3 пропускают через ванну 4, и которой они пропитываются-, связующим материалом. Затем с помощью узла 5 производят скрутку стеклонитей З в стекложгут, при этом происходит механическое скрепление стеклонитей между собой и выдавливание избытка связующего из центральной части жгута на его поверхность. 20 Пропитанному связующим непрерывному стекложгуту придают возвратно-поступательное перемещение вдоль оправки 7. Оправку 7 вращают, а стекложгут наматывают на оправку с отверждением 25 связующего, при этом после скручивания стекложгута в узле 5 избыток связующего снимают со всей поверхности стекложгута путем пропуска его через узел 6 обжима, что придает стекложгуту способность стабильного поддер- 30 жания определенной формы, обеспечивающей восприятия контактного давления, В местах пересечения стекложгуты не деформируются в ленту и не изменяют тем самым геометрические размеры сквозных отверсти-й 2. На краевых участках 8 оправки 7 при выполнении реверса движения жгута вдоль оправки изменяют направление скручивания стекложгута, чем достигается распределение жгута в ленту и образование краевых монолитных участков трубы, обладающих повышенной прочностью и предназначенных для состыковки с аналогичным участком другой трубы с помощью резьбового или какого-либо другого типа соединений. Формула и з о б р е т е н и я Спосоо изготовления стеклопластиковой фильтровальной трубы, включающий возвратно-поступательное движение вдоль оправки пропитанного связующим непрерывного стекложгута, его намотку на вращающуюся оправку и отверждение связующего, о т л и ч а ю щийся тем, что, с целью повышения надежности при эксплуатации, после пропитки связующим в процессе намотки стекложгут скручивают, а образуемый избыток связующего снимают со всей поверхности стекложгута, причем при реверсе движения стекложгута вдоль оправки изменяют направление скручивания стекложгута. Фиг і 1628639 ФигЛ Фиг Редактор М.Бокарева Составитель Л.Докин Техред М.Дндык Корректор В.Гирняк Заказ 651/ДСП Тираж 248 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб.» д . 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for production of glass-fiber filtering tube
Автори англійськоюKhoronko Yurii Andriiovych, Panchenko Kostiantyn Hryhorovych, Senchenko Volodymyr Viktorovych, Volkov Valerii Mykolaiovych
Назва патенту російськоюСпособ изготовления стеклопластиковой фильтровальной трубы
Автори російськоюХоронько Юрий Андреевич, Панченко Константин Григорьевич, Сенченко Владимир Викторович, Волков Валерий Николаевич
МПК / Мітки
МПК: F16L 9/00
Мітки: стеклопластикової, фільтрувальної, виготовлення, трубі, спосіб
