Формула / Реферат

Муфта пружна, що містить ведучу і ведену півмуфти, кожна з яких складається з маточини й фланця, між ними розміщена проставка із фланцями, а між фланцями півмуфт і проставки закріплені болтами по пакету пружних елементів, при цьому пакети пружних елементів мають отвори для встановлення болтів і поглиблення по зовнішній округлості, западини яких звернені до центрального отвору, крім того, болти, які встановлені у фланцях, розміщені у втулках, а маточини півмуфт спрямовані назустріч одна до іншої, яка відрізняється тим, що проставка виконана із двох частин, кожна з яких має по додатковому фланцю, з'єднаних між собою, причому в одному із фланців є западина, а в іншому фланці є виступ, що розташований у западині.

Текст

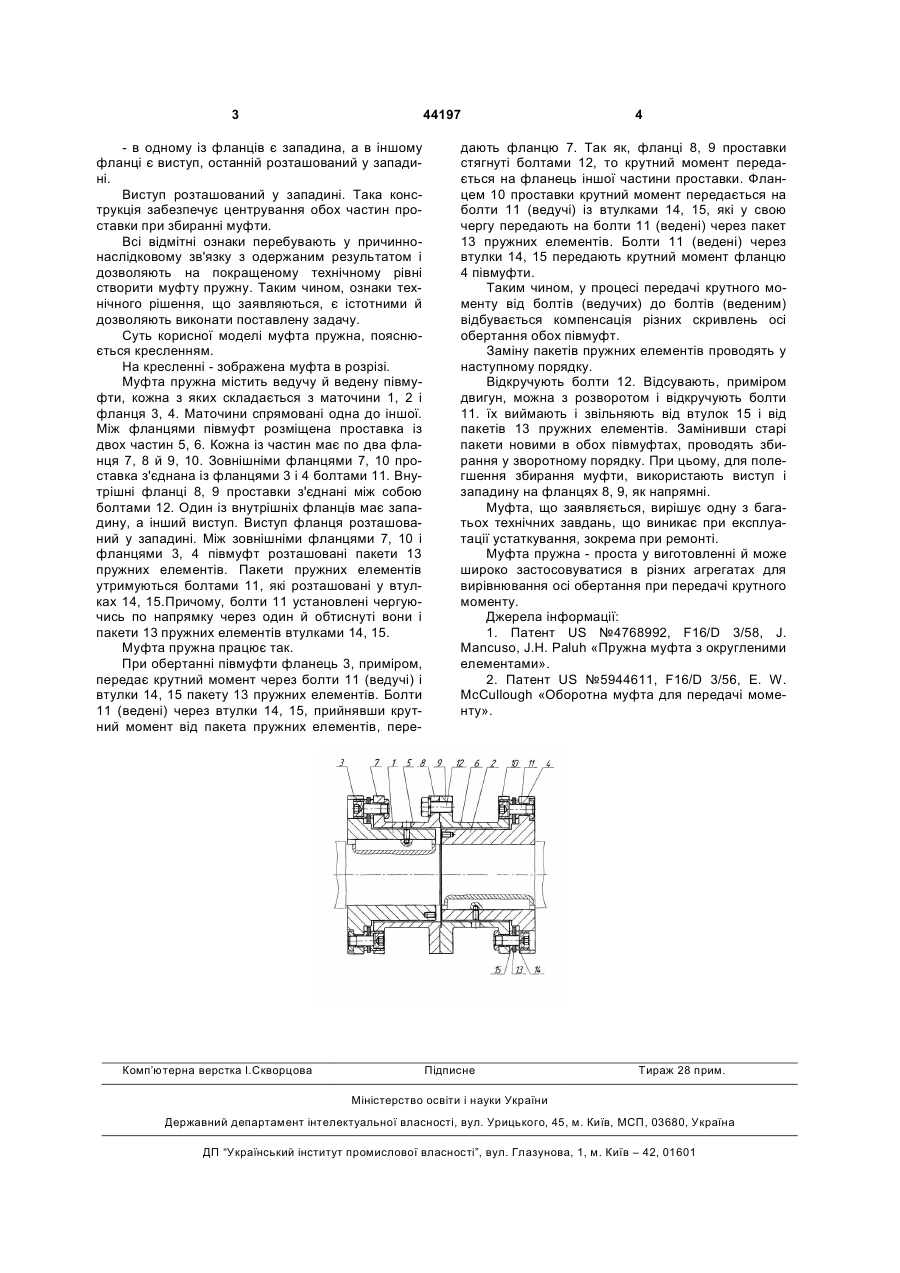

Муфта пружна, що містить ведучу і ведену півмуфти, кожна з яких складається з маточини й фланця, між ними розміщена проставка із флан 3 44197 - в одному із фланців є западина, а в іншому фланці є виступ, останній розташований у западині. Виступ розташований у западині. Така конструкція забезпечує центрування обох частин проставки при збиранні муфти. Всі відмітні ознаки перебувають у причиннонаслідковому зв'язку з одержаним результатом і дозволяють на покращеному технічному рівні створити муфту пружну. Таким чином, ознаки технічного рішення, що заявляються, є істотними й дозволяють виконати поставлену задачу. Суть корисної моделі муфта пружна, пояснюється кресленням. На кресленні - зображена муфта в розрізі. Муфта пружна містить ведучу й ведену півмуфти, кожна з яких складається з маточини 1, 2 і фланця 3, 4. Маточини спрямовані одна до іншої. Між фланцями півмуфт розміщена проставка із двох частин 5, 6. Кожна із частин має по два фланця 7, 8 й 9, 10. Зовнішніми фланцями 7, 10 проставка з'єднана із фланцями 3 і 4 болтами 11. Внутрішні фланці 8, 9 проставки з'єднані між собою болтами 12. Один із внутрішніх фланців має западину, а інший виступ. Виступ фланця розташований у западині. Між зовнішніми фланцями 7, 10 і фланцями 3, 4 півмуфт розташовані пакети 13 пружних елементів. Пакети пружних елементів утримуються болтами 11, які розташовані у втулках 14, 15.Причому, болти 11 установлені чергуючись по напрямку через один й обтиснуті вони і пакети 13 пружних елементів втулками 14, 15. Муфта пружна працює так. При обертанні півмуфти фланець 3, приміром, передає крутний момент через болти 11 (ведучі) і втулки 14, 15 пакету 13 пружних елементів. Болти 11 (ведені) через втулки 14, 15, прийнявши крутний момент від пакета пружних елементів, пере Комп’ютерна верстка І.Скворцова 4 дають фланцю 7. Так як, фланці 8, 9 проставки стягнуті болтами 12, то крутний момент передається на фланець іншої частини проставки. Фланцем 10 проставки крутний момент передається на болти 11 (ведучі) із втулками 14, 15, які у свою чергу передають на болти 11 (ведені) через пакет 13 пружних елементів. Болти 11 (ведені) через втулки 14, 15 передають крутний момент фланцю 4 півмуфти. Таким чином, у процесі передачі крутного моменту від болтів (ведучих) до болтів (веденим) відбувається компенсація різних скривлень осі обертання обох півмуфт. Заміну пакетів пружних елементів проводять у наступному порядку. Відкручують болти 12. Відсувають, приміром двигун, можна з розворотом і відкручують болти 11. їх виймають і звільняють від втулок 15 і від пакетів 13 пружних елементів. Замінивши старі пакети новими в обох півмуфтах, проводять збирання у зворотному порядку. При цьому, для полегшення збирання муфти, використають виступ і западину на фланцях 8, 9, як напрямні. Муфта, що заявляється, вирішує одну з багатьох технічних завдань, що виникає при експлуатації устаткування, зокрема при ремонті. Муфта пружна - проста у виготовленні й може широко застосовуватися в різних агрегатах для вирівнювання осі обертання при передачі крутного моменту. Джерела інформації: 1. Патент US №4768992, F16/D 3/58, J. Mancuso, J.H. Paluh «Пружна муфта з округленими елементами». 2. Патент US №5944611, F16/D 3/56, Е. W. McCullough «Оборотна муфта для передачі моменту». Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Elastic clutch

Автори англійською

Hulyi Oleksandr Mykolaiovych, Poklad Oleksandr Volodymyrovych, Syvolap Yevhen Ivanovych

Назва патенту російською

Муфта упругая

Автори російською

Гулий Александр Николаевич, Поклад Александр Владимирович, Сиволап Евгений Иванович

МПК / Мітки

МПК: F16D 3/50

Мітки: муфта, пружна
