Муфта пружна

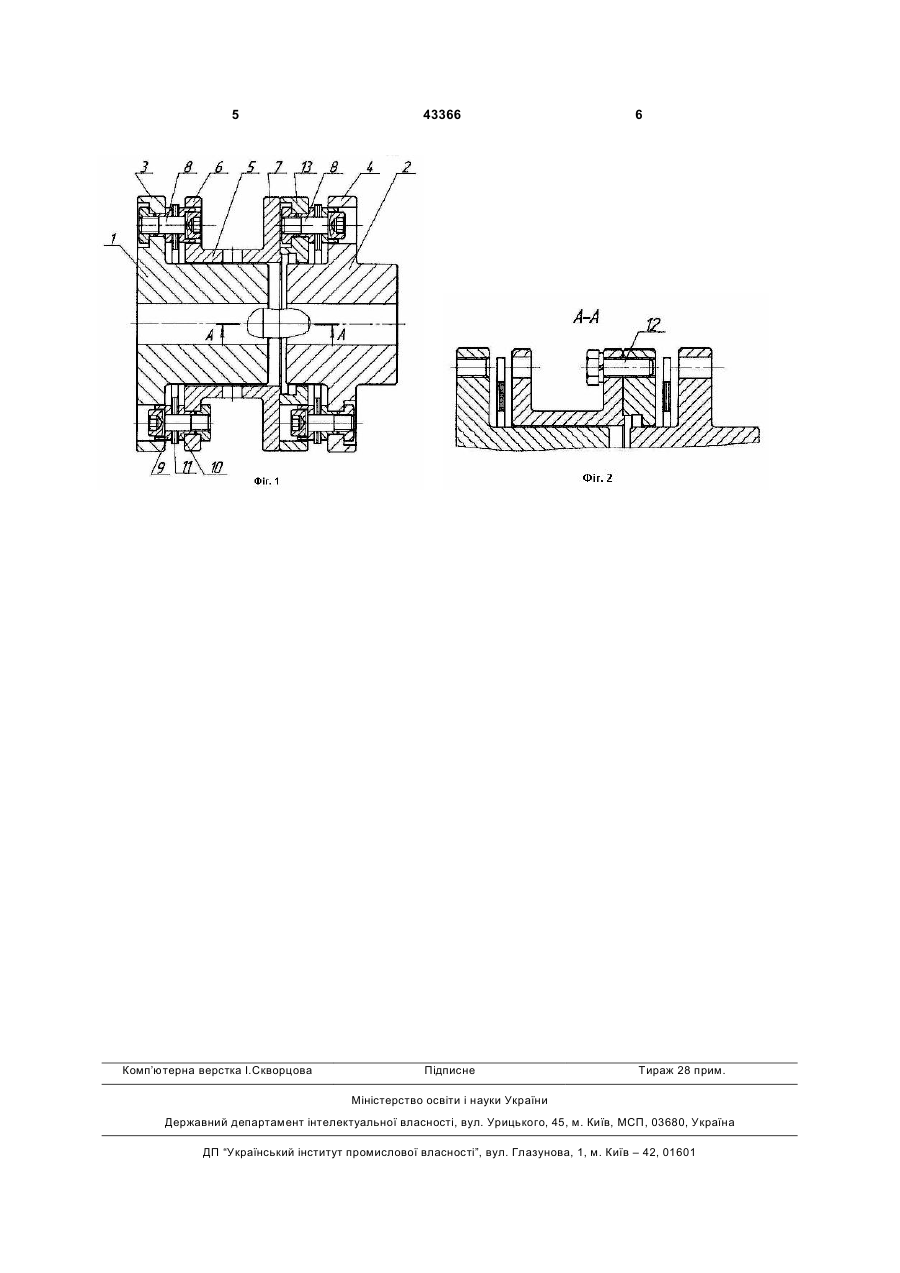

1. Муфта пружна, що включає ведучу й ведену півмуфти, кожна з яких складається з маточини й фланця, між ними розміщена проставка із фланцями, а між фланцями півмуфт і проставки закріплені болтами по пакету пружних елементів, при цьому пакети пружних елементів мають отвори 3 Пакети пружних елементів мають отвори для установлення болтів і поглиблення по зовнішній округлості, западини яких звернені до центрального отвору, до того ж, болти, які установлені у фланцях, розміщені у втулках. На відміну від відомої, у заявленої муфті пружній, до фланця проставки прикріплене проміжне кільце, що пов'язане із прилеглою напівмуфтою болтами, при цьому, проміжне кільце має кільцевий виступ, спрямований убік зовнішньої поверхні маточини цієї напівмуфти, притому, частина маточини зазначеної напівмуфти розташована усередині проміжного кільця, крім того, маточини обох напівмуфт потовщені і спрямовані назустріч однієї до другої. До того ж, напівмуфта, котра зв'язана болтами із проміжним кільцем, може мати маточину по обидва боки фланця. Відмітні ознаки заявленої муфти пружної - нові, достатні й необхідні для виконання поставленої задачі й досягнення технічного результату, а саме: - до фланця проставки прикріплене проміжне кільце. Наявність проміжного кільця дозволяє зекономити час заміни пакетів пружних елементів. - проміжне кільце пов'язане із прилеглою напівмуфтою болтами. Даний зв'язок забезпечує передачу крутного моменту із проставки на фланець і навпаки. - проміжне кільце має кільцевий виступ, спрямований убік зовнішньої поверхні маточини цієї напівмуфти. При роботі муфти, кільцевий виступ запобігає руйнуванню пакета пружних елементів, при збільшиних скривленнях осі обертання напівмуфт. - частина маточини прилеглої напівмуфти розташована усередині проміжного кільця. Таке розташування дозволяє встановити на малій відстані ведучий і ведений вали. - маточини обох напівмуфт потовщені. Стовщення маточин напівмуфт забезпечує розташування кріпильних елементів і доступ до них. - маточини обох напівмуфт спрямовані назустріч однієї до другої. Таке розташування забезпечує знаходження валів на близькій відстані. - напівмуфта, зв'язана болтами із проміжним кільцем, може мати маточину по обидва боки фланця. При більших виходах валів, подовжена маточина напівмуфти, виключає осьове переміщення. Вказані ознаки перебувають у причинно - наслідковому зв'язку з одержаним результатом і дозволяють на поліпшеному технічному рівні створити муфту пружну. Таким чином, ознаки технічного рішення, що заявляються, є істотними й дозволяють виконати поставлену задачу. Суть технічного рішення муфта пружна, пояснюється кресленнями. На фіг. 1 - зображена муфта в розрізі. На фіг. 2 - зображене з'єднання: фланець проміжне кільце. 43366 4 Муфта пружна містить провідну і ведену напівмуфти, кожна з яких складається з маточини 1, 2 і фланця 3, 4. Між напівмуфтами розміщена проставка 5 із фланцями 6, 7. Між фланцями 3, 4 напівмуфт і фланцями проставки 6, 7 закріплені болтами 8 із втулками 9, 10 пакети 11 пружних елементів. Болти 8 через один спрямовані в протилежні сторони. До фланця 7 проставки 5 прикріплено болтами 12 проміжне кільце 13, що пов'язане із фланцем 4 напівмуфти болтами 8. Маточини 1, 2 обох напівмуфт спрямовані назустріч, однієї до другої. При цьому маточина 1 розташована усередині проставки 5, а частина маточини 2, іншої напівмуфти, розміщена усередині проміжного кільця 13 і може мати подовження у протилежну сторону стосовно фланця 4. Муфта пружна працює так. У процесі обертання, приміром, напівмуфта фланцем 3, через втулку 9, болт 8 (ведучий) і втулку 10 передає крутний момент пакету 11 пружних елементів. Пакнет 11 пружних елементів передає крутний момент фланцю 6 проставки 5 через болт 8 (ведений), що спрямований в іншу сторону чим перший болт ( ведений), і втулки 9, 10. Далі крутний момент передається із фланця 7 проставки 5, через болти 12 проміжному кільцю 13. Проміжне кільце 13 через втулки 9, 10, болт 8 (ведучий) передає крутний момент пакету 11 гнучких елементів. Пакет 11 гнучких елементів передає крутний момент втулкам 9,10, болту 8 (веденому), фланцю 4 іншій напівмуфті. У процесі роботи муфти, пакети пружних елементів приймають на себе радіальне і кутове зміщення осей обертання, які згибаючись в той чи інший бік, компенсують зміщення. У цей час, кільцевий виступ на проміжному кільці запобігає від руйнування пакетів пружних елементів при відхиленнях, що перевищують припустимі. Ремонт муфти пружної проводять так. Відокремлюють фланець 7 проставки від проміжного кільця 13. Для цього викручують болти 12. Далі відводять і розвертають убік, приміром, проставку 5 з маточиною 1 напівмуфти, що перебуває в ній, разом з пакетом 11 гнучких елементів. В обох частинах розібраної муфти викручують болти 8 і звільняють їх від втулок 10. Вилучивши, старі пакети пружних елементів, на їхнє місце встановлюють нові пакети. Збирання муфти пружної проводять у зворотній послідовності. Дане технічне рішення - корисне. Заявлена муфта може замінити більше дорогі муфти, приміром, - зубчасті. Крім того, вона може застосовуватися для передачі крутного моменту, де вали механізмів мають невеликий діаметр і розташовані вони на малій відстані одного від другого. Муфта пружна - надійна в роботі, проста у виготовленні й може широко застосовуватися в техніці. 5 Комп’ютерна верстка І.Скворцова 43366 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
