Теплогенератор для спалювання дров, торфу, дерев’яних відходів
Формула / Реферат
Теплогенератор для спалювання дров, торфу, дерев'яних відходів, що містить корпус, топку з камерами згоряння і допалювання, піддувало з регулятором подачі повітря, внутрішню горизонтальну перегородку, що примикає до задньої стінки, камеру золовловлювання, інжектори з патрубками підведення вторинного повітря, підвід повітря знизу через колосники з горизонтально-щілинною та вертикально-колончатою подачею повітря, вертикальний опускний канал виведення продуктів згоряння, який відрізняється тим, що має внутрішній димохід, вмонтований всередині опускного каналу, з регуляторами горіння і потужності та має регулятор подачі вторинного повітря.
Текст

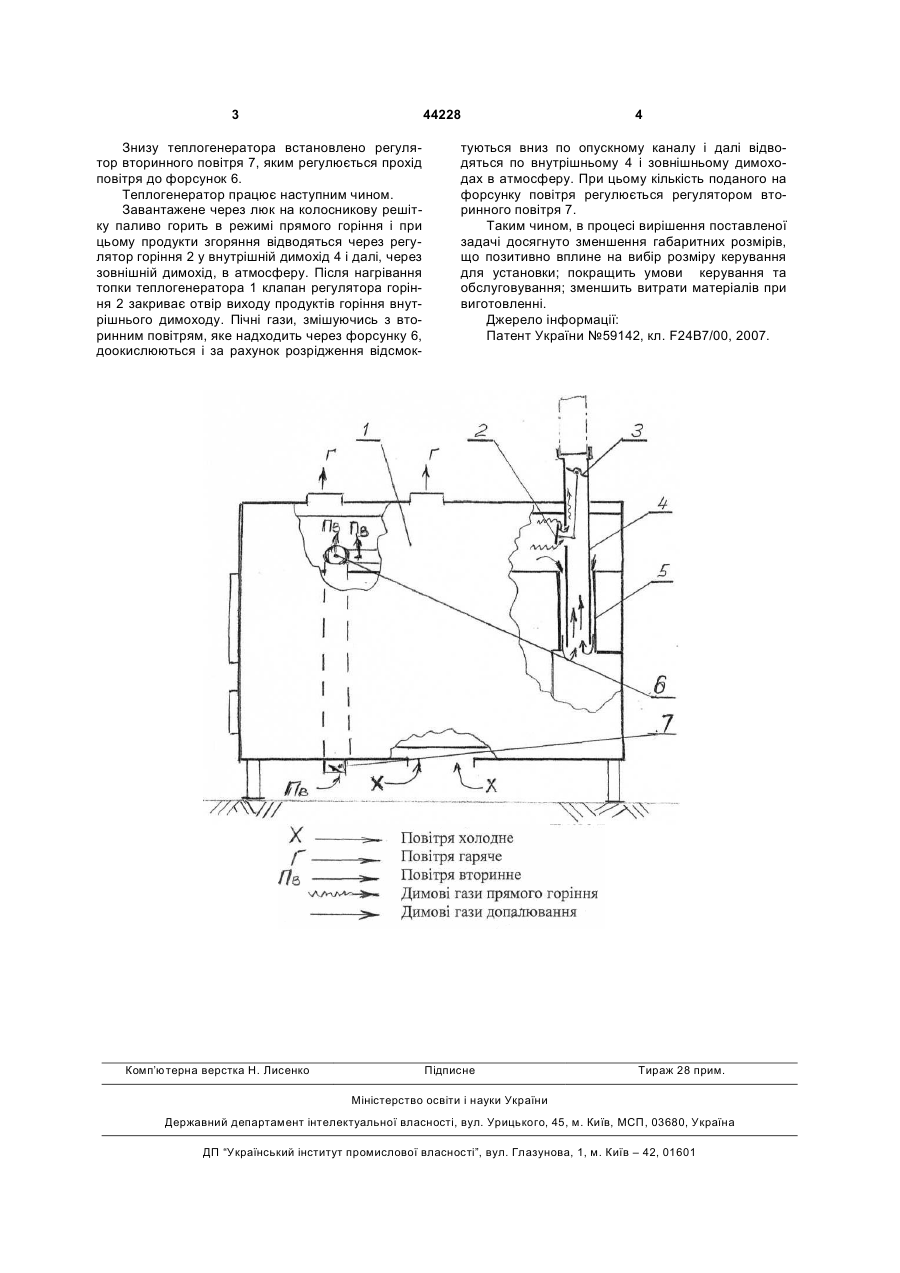

Теплогенератор для спалювання дров, торфу, дерев'яних відходів, що містить корпус, топку з камерами згоряння і допалювання, піддувало з регулятором подачі повітря, внутрішню горизонта 3 44228 Знизу теплогенератора встановлено регулятор вторинного повітря 7, яким регулюється прохід повітря до форсунок 6. Теплогенератор працює наступним чином. Завантажене через люк на колосникову решітку паливо горить в режимі прямого горіння і при цьому продукти згоряння відводяться через регулятор горіння 2 у внутрішній димохід 4 і далі, через зовнішній димохід, в атмосферу. Після нагрівання топки теплогенератора 1 клапан регулятора горіння 2 закриває отвір виходу продуктів горіння внутрішнього димоходу. Пічні гази, змішуючись з вторинним повітрям, яке надходить через форсунку 6, доокислюються і за рахунок розрідження відсмок Комп’ютерна верстка Н. Лиcенко 4 туються вниз по опускному каналу і далі відводяться по внутрішньому 4 і зовнішньому димоходах в атмосферу. При цьому кількість поданого на форсунку повітря регулюється регулятором вторинного повітря 7. Таким чином, в процесі вирішення поставленої задачі досягнуто зменшення габаритних розмірів, що позитивно вплине на вибір розміру керування для установки; покращить умови керування та обслуговування; зменшить витрати матеріалів при виготовленні. Джерело інформації: Патент України №59142, кл. F24B7/00, 2007. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHeat generator for burning firewood, peat, wood wastes
Автори англійськоюBOLONKIN VITALII MYKOLAIOVYCH
Назва патенту російськоюТеплогенератор для сжигания дров, торфа, деревянных отходов
Автори російськоюБОЛОНКИН ВИТАЛИЙ НИКОЛАЕВИЧ
МПК / Мітки
МПК: F24B 7/00
Мітки: дерев'яних, спалювання, теплогенератор, відходів, дров, торфу
