Теплогенератор

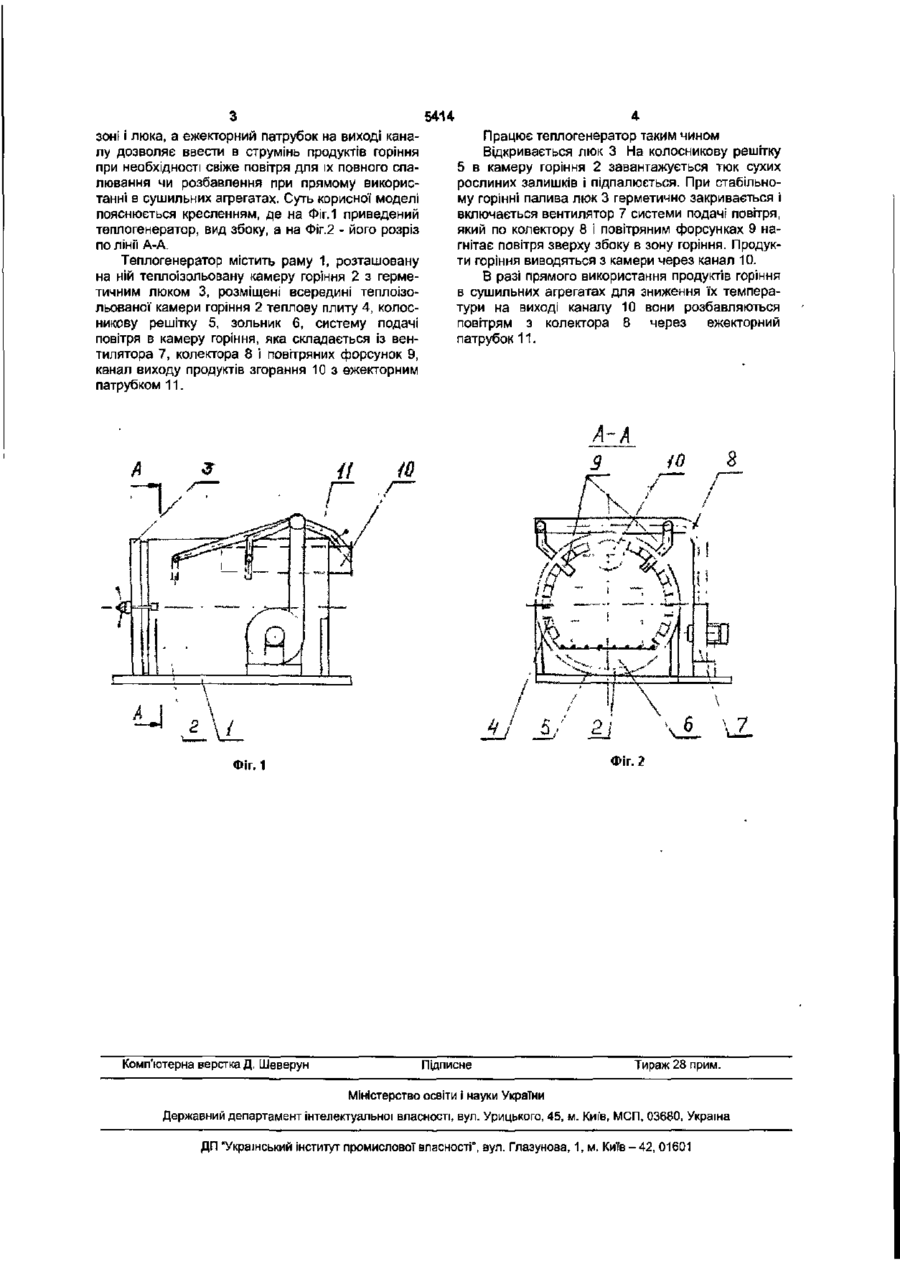

Теплогенератор, що містить теплоізольовану камеру горіння з люком, тепловою плитою, колосниковою решіткою і зольником, систему подачі повітря і канал виходу продуктів згорання, який відрізняється тим, що система подачі повітря містить вентилятор і колектор з повітряними форсунками, які розміщені у верхній частині камери горіння радіально під кутом 45° до вертикалі з нахилом всередину камери, а канал виходу продуктів згорання розташований між повітряними форсунками з входом над зоною горіння, а на виході канал забезпечений ежекторним патрубком, який з'єднаний з колектором. Корисна модель відноситься до нетрадиційної енергетики з використанням відновлюваної біосировини (біопалива), і може бути використана в техніці для агропромислового комплексу. Відомі тепло генератор и для використання в сільськогосподарському виробництві для обігріву тваринницьких приміщень, для сушіння кормів і сільгосппродукцГГ які працюють на нафтовому паливі або природному газі, серії ТГ. [Дегтярев Г.П. Справочник по машинам и оборудованию для животноводства 2 -є изд перераб и допл. - М ; Агропромиздат 1986 - 224с]. Вони складаються із корпусу, теплообмінника з димоходом, вентилятора з електродвигуном, насоса з форсункою, захисного корпуса і системою автоматичного регулювання і контролю роботи установки. Недоліки таких теплогенераторів - використання дорогого видобувного нафтового палива або природного газу, складність і висока вартість. Найбільш близькими за совокупністю ознак до заявляемого теплогенератора є котел для спалювання дров, кускового торфу та відходів деревини [Патент України №50214А, F24B1/02, 15.10.2002], який містить камеру паливну з люком для завантаження палива, вікно для виходу продуктів горіння, колосникову решітку з коробом первинного повітря, зольник, камеру спалювання і короб вторинного повітря з соплами. Недоліки цієї установки - система подачі повітря не враховує особливостей горіння тюкованих сухих рослинних залишків, що не дозволяє повністю спалювати таке паливо з максимальним коефіцієнтом корисної дії. В основу корисної моделі поставлена задача створення такого теплогенератора, в якому конструктивне виконання камери горіння і системи подачі повітря приводить до максимального використання енергетичного потенціалу відновлюваного палива - сухих тюкованих рослинних залишків Поставлена задача досягається тим, що у теплогенераторі, який містить теплоізольовану камеру горіння з люком, теплову плиту, колосникову решітку, зольник, систему подачі повітря, і канал виходу продуктів горіння, згідно корисної моделі, система подачі повітря складається з вентилятора, колектора і повітряних форсунок, які розміщені в верхній частині камери горіння радіально під кутом 45° до вертикалі з нахилом всередину камери горіння, а канал виходу продуктів горіння розташований між повітряними форсунками з входом над зоною горіння тюкованого палива, і на виході канал забезпечений ежекторним патрубком, який з'єднаний з колектором системи подачі повітря. Розташування повітряних форсунок у верхній частині камери горіння радіально під кутом 45° і з нахилом всередину камери горіння як найкраще відповідає процесу повноцінного спалювання такого палива - оскільки повітря підводиться безпосередньо в зону горіння, при цьому підігрівається в верхній частині, без складних теплообмінних пристроїв, проводячи доспалювання не повністю згорівших часток. Розташування каналу виходу продуктів горіння в верхній частині камери з його входом над зоною горіння зменшує нагрів стінок камери в верхній 5414 зоні і люка, а ежекторний патрубок на виході каналу дозволяє ввести в струмінь продуктів горіння при необхідності свіже повітря для їх повного спалювання чи розбавлення при прямому використанні в сушильних агрегатах. Суть корисної моделі пояснюється кресленням, де на Фіг.1 приведений теплогенератор, вид збоку, а на ФІг.2 - його розріз по лінії А-А. Теплогенератор містить раму 1, розташовану на ній теплоізольовану камеру горіння 2 з герметичним люком 3, розміщені всередині теплоізольованої камери горіння 2 теплову плиту 4, колосникову решітку 5, зольник 6, систему подачі повітря в камеру горіння, яка складається із вентилятора 7, колектора 8 і повітряних форсунок 9, канал виходу продуктів згорання 10 з ежекторним патрубком 11. Працює теплогенератор таким чином Відкривається люк 3 На колосникову решітку 5 в камеру горіння 2 завантажується тюк сухих рослиних залишків і підпалюється. При стабільному горінні палива люк 3 герметично закривається і включається вентилятор 7 системи подачі повітря, який по колектору 8 і повітряним форсунках 9 нагнітає повітря зверху збоку в зону горіння. Продукти горіння виводяться з камери через канал 10. В разі прямого використання продуктів горіння в сушильних агрегатах для зниження їх температури на виході каналу 10 вони розбавляються повітрям з колектора 8 через ежекторний патрубок 11. Фіг.2 Фіг.1 Комп'ютерна верстка Д. Шеверун Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, М. Київ - 42, 01601
