Теплогенератор для повного спалювання твердого палива

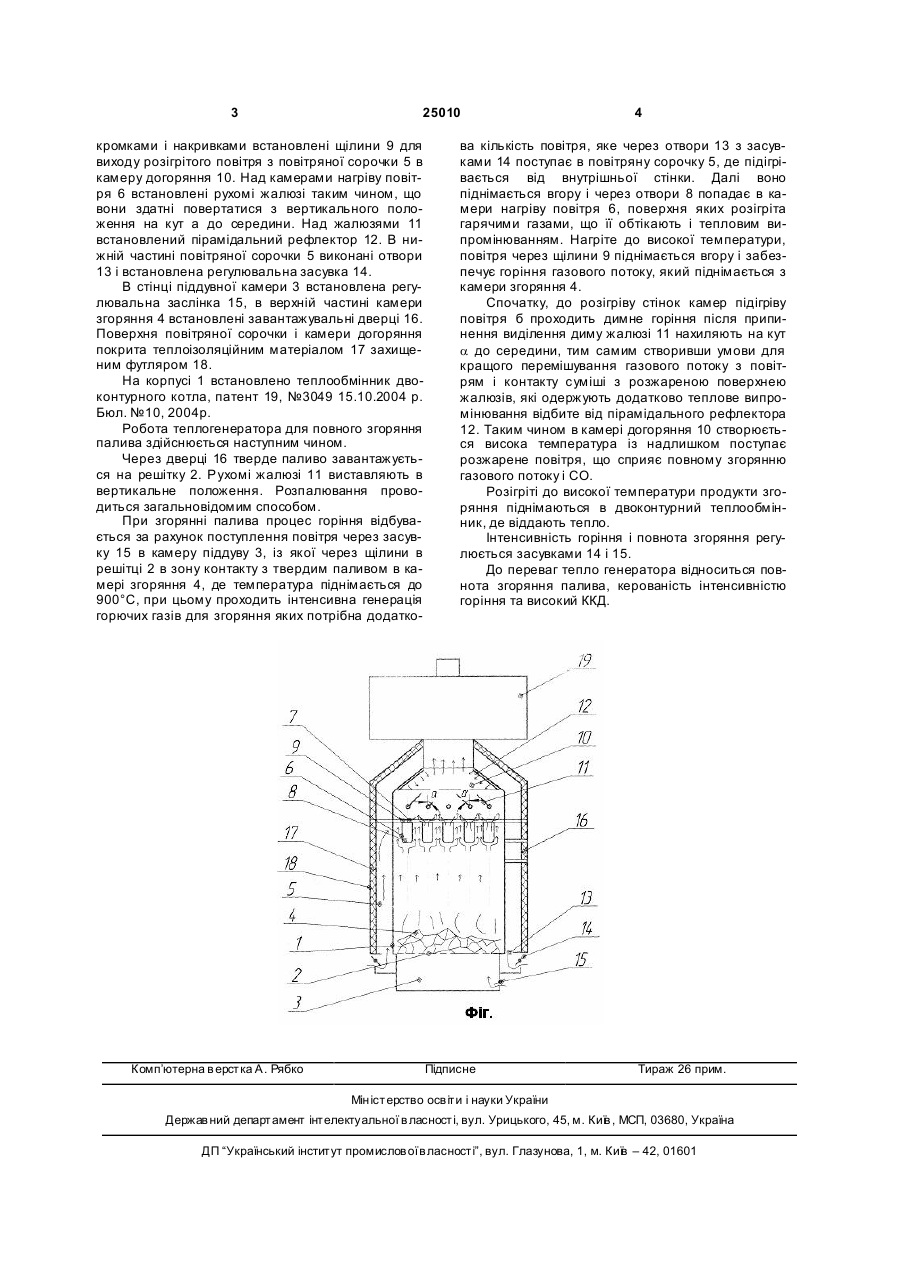

Теплогенератор для повного спалювання твердого палива, який складається з корпуса ка 3 25010 кромками і накривками встановлені щілини 9 для виходу розігрітого повітря з повітряної сорочки 5 в камеру догоряння 10. Над камерами нагріву повітря 6 встановлені рухомі жалюзі таким чином, що вони здатні повертатися з вертикального положення на кут а до середини. Над жалюзями 11 встановлений пірамідальний рефлектор 12. В нижній частині повітряної сорочки 5 виконані отвори 13 і встановлена регулювальна засувка 14. В стінці піддувної камери 3 встановлена регулювальна заслінка 15, в верхній частині камери згоряння 4 встановлені завантажувальні дверці 16. Поверхня повітряної сорочки і камери догоряння покрита теплоізоляційним матеріалом 17 захищеним футляром 18. На корпусі 1 встановлено теплообмінник двоконтурного котла, патент 19, №3049 15.10.2004 р. Бюл. №10, 2004р. Робота теплогенератора для повного згоряння палива здійснюється наступним чином. Через дверці 16 тверде паливо завантажується на решітку 2. Рухомі жалюзі 11 виставляють в вертикальне положення. Розпалювання проводиться загальновідомим способом. При згорянні палива процес горіння відбувається за рахунок поступлення повітря через засувку 15 в камеру піддуву 3, із якої через щілини в решітці 2 в зону контакту з твердим паливом в камері згоряння 4, де температура піднімається до 900°С, при цьому проходить інтенсивна генерація горючих газів для згоряння яких потрібна додатко Комп’ютерна в ерстка А. Рябко 4 ва кількість повітря, яке через отвори 13 з засувками 14 поступає в повітряну сорочку 5, де підігрівається від внутрішньої стінки. Далі воно піднімається вгору і через отвори 8 попадає в камери нагріву повітря 6, поверхня яких розігріта гарячими газами, що її обтікають і тепловим випромінюванням. Нагріте до високої температури, повітря через щілини 9 піднімається вгору і забезпечує горіння газового потоку, який піднімається з камери згоряння 4. Спочатку, до розігріву стінок камер підігріву повітря б проходить димне горіння після припинення виділення диму жалюзі 11 нахиляють на кут a до середини, тим самим створивши умови для кращого перемішування газового потоку з повітрям і контакту суміші з розжареною поверхнею жалюзів, які одержують додатково теплове випромінювання відбите від пірамідального рефлектора 12. Таким чином в камері догоряння 10 створюється висока температура із надлишком поступає розжарене повітря, що сприяє повному згорянню газового потоку і СО. Розігріті до високої температури продукти згоряння піднімаються в двоконтурний теплообмінник, де віддають тепло. Інтенсивність горіння і повнота згоряння регулюється засувками 14 і 15. До переваг тепло генератора відноситься повнота згоряння палива, керованість інтенсивністю горіння та високий ККД. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
