Екран полімерного ізолятора
Номер патенту: 44369
Опубліковано: 25.09.2009
Автори: Аністратов Олексій Володимирович, Аністратов Володимир Васильович, Дзюбін Андрєй Стєпановіч, Горьковенко Владімір Ніколаєвіч
Формула / Реферат
1. Екран полімерного ізолятора, що виконано з металу, який відрізняється тим, що його робочу частину виготовлено з двох симетричних половинок, які утворюють форму конуса з кутом між віссю та твірною конуса 45-85 °, радіусом закруглення в основі конуса 4-30 мм, зовнішнім діаметром 60-500 мм, причому частина екрана, що стикається із закінцьовувачем, має форму призми.
2. Екран полімерного ізолятора за п. 1, який відрізняється тим, що його змонтовано на полімерному ізоляторі таким чином, що вершина конуса повернута до ізолювального елемента.
3. Екран полімерного ізолятора за п. 1, який відрізняється тим, що його виготовлено з алюмінієвого сплаву, сталі, чавуну.
4. Екран полімерного ізолятора за п. 1, який відрізняється тим, що величини зовнішнього діаметра екрана та радіуса закруглення в основі конуса залежать від напруги.
Текст

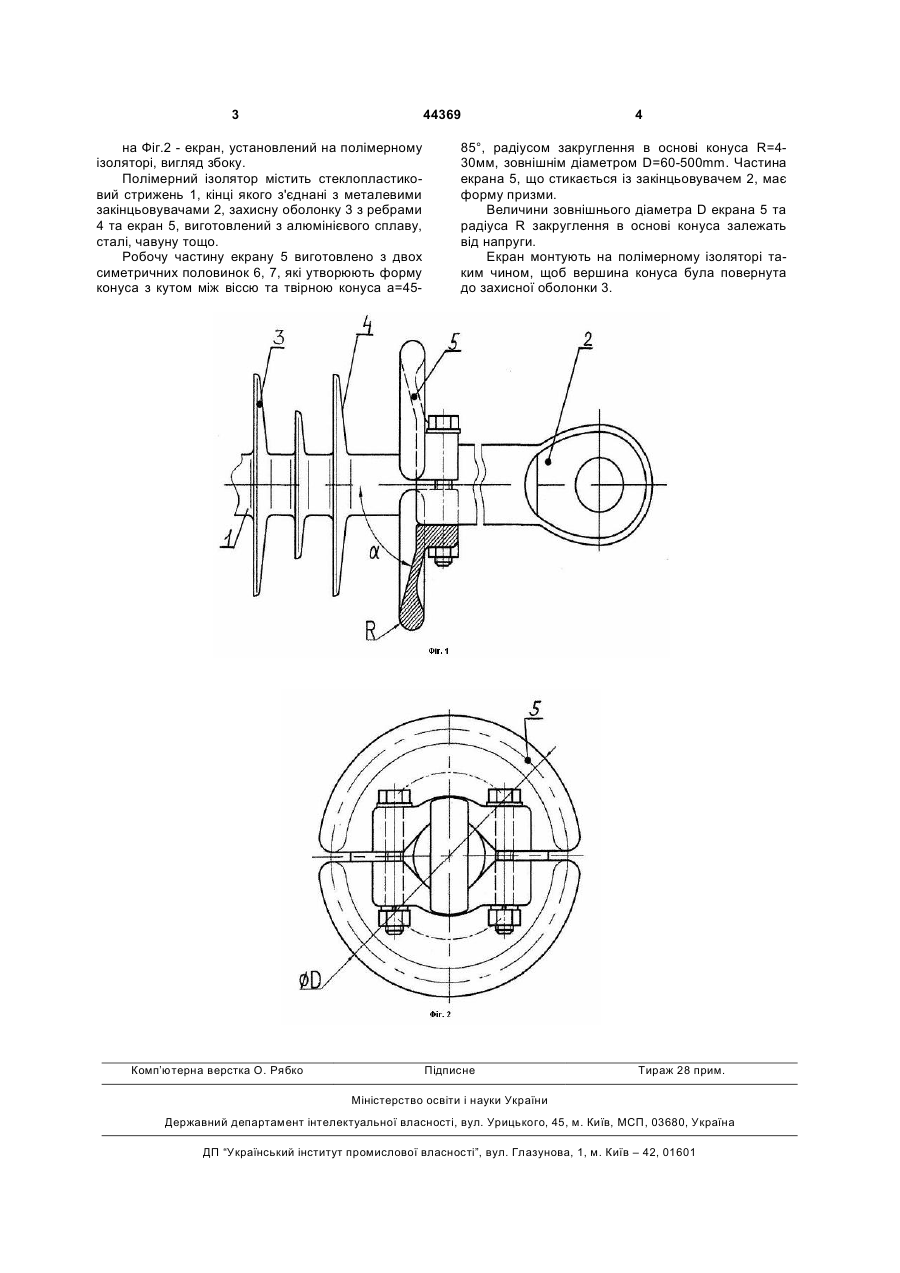

1. Екран полімерного ізолятора, що виконано з металу, який відрізняється тим, що його робочу частину виготовлено з двох симетричних половинок, які утворюють форму конуса з кутом між віссю та твірною конуса 45-85°, радіусом закруглення в 3 44369 на Фіг.2 - екран, установлений на полімерному ізоляторі, вигляд збоку. Полімерний ізолятор містить стеклопластиковий стрижень 1, кінці якого з'єднані з металевими закінцьовувачами 2, захисну оболонку 3 з ребрами 4 та екран 5, виготовлений з алюмінієвого сплаву, сталі, чавуну тощо. Робочу частину екрану 5 виготовлено з двох симетричних половинок 6, 7, які утворюють форму конуса з кутом між віссю та твірною конуса a=45 Комп’ютерна верстка О. Рябко 4 85°, радіусом закруглення в основі конуса R=430мм, зовнішнім діаметром D=60-500mm. Частина екрана 5, що стикається із закінцьовувачем 2, має форму призми. Величини зовнішнього діаметра D екрана 5 та радіуса R закруглення в основі конуса залежать від напруги. Екран монтують на полімерному ізоляторі таким чином, щоб вершина конуса була повернута до захисної оболонки 3. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
