Спосіб реєстрації частоти биття джгутиків мікроорганізмів

Номер патенту: 44376

Опубліковано: 25.09.2009

Автор: Посудін Юрій Іванович

Завантажити PDF файл.

Формула / Реферат

Спосіб реєстрації частоти биття джгутиків мікроорганізмів, що включає взаємодію світлового потоку з рухливими джгутиками, який відрізняється тим, що використовують фотометрію світлового потоку, який перетинається рухливими джгутиками, модуляцію світлового потоку цими джгутиками, реєстрацію значень модульованих потоків випромінювання системою реєстрації, в якій світловий модульований сигнал підсилюється, перетворюється в електричні імпульси, що підлягають обробці в аналого-цифровому перетворювачі та аналізуються в одиницях частоти биття джгутиків.

Текст

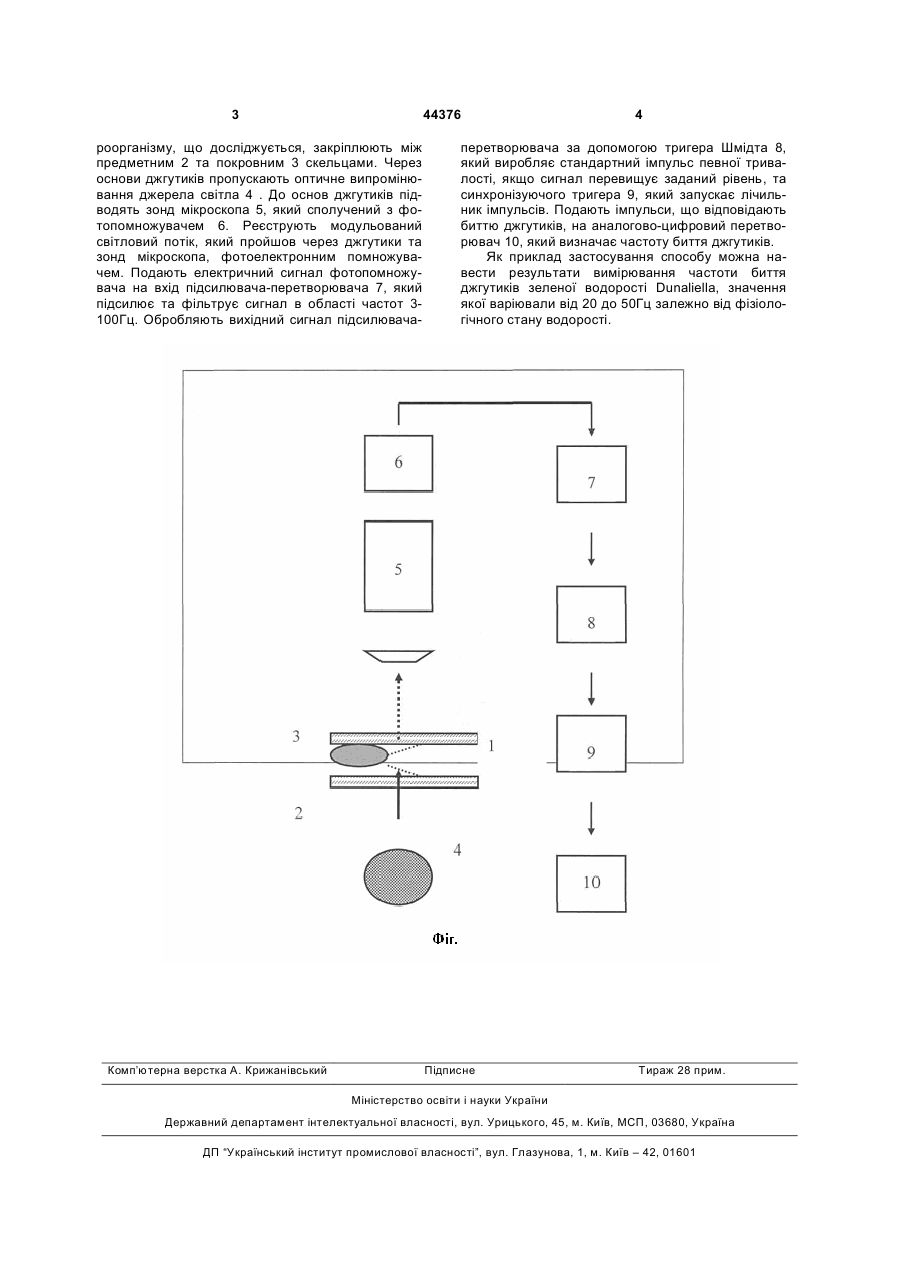

Спосіб реєстрації частоти биття джгутиків мікроорганізмів, що включає взаємодію світлового потоку з рухливими джгутиками, який відрізня 3 44376 роорганізму, що досліджується, закріплюють між предметним 2 та покровним 3 скельцами. Через основи джгутиків пропускають оптичне випромінювання джерела світла 4 . До основ джгутиків підводять зонд мікроскопа 5, який сполучений з фотопомножувачем 6. Реєструють модульований світловий потік, який пройшов через джгутики та зонд мікроскопа, фотоелектронним помножувачем. Подають електричний сигнал фотопомножувача на вхід підсилювача-перетворювача 7, який підсилює та фільтрує сигнал в області частот 3100Гц. Обробляють вихідний сигнал підсилювача Комп’ютерна верстка А. Крижанівський 4 перетворювача за допомогою тригера Шмідта 8, який виробляє стандартний імпульс певної тривалості, якщо сигнал перевищує заданий рівень, та синхронізуючого тригера 9, який запускає лічильник імпульсів. Подають імпульси, що відповідають биттю джгутиків, на аналогово-цифровий перетворювач 10, який визначає частоту биття джгутиків. Як приклад застосування способу можна навести результати вимірювання частоти биття джгутиків зеленої водорості Dunaliella, значення якої варіювали від 20 до 50Гц залежно від фізіологічного стану водорості. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for registration of frequency of beats of microorganism flagella

Назва патенту російською

Способ регистрации частоты битья жгутиков микроорганизмов

МПК / Мітки

МПК: G01N 21/64

Мітки: спосіб, реєстрації, биття, джгутиків, мікроорганізмів, частоти
