Оправка для вимірювання радіального і торцевого биття деталей типу “затискна цанга”

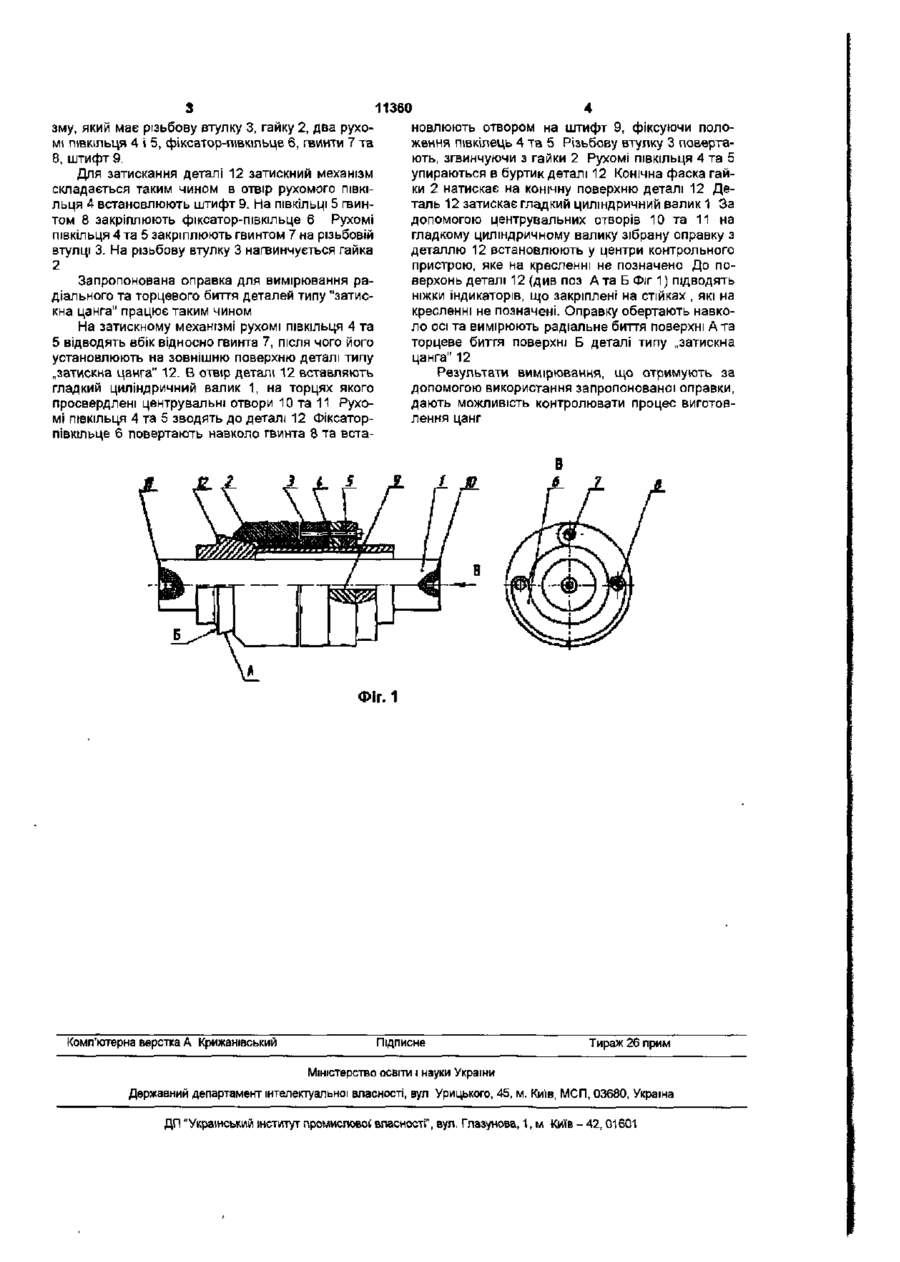

Оправка для вимірювання радіального і торцевого биття деталей типу "затискна цанга", що складається з валика, який має на кінцях центрувальні отвори та затискного механізму, що містить втулку, гайку, яка відрізняється тим, що валик виконаний циліндричним, а затискний мехажзм додатково містить півкільце-фіксатор та два рухомі ПІВКІЛЬЦЯ, втулка якого має зовнішню нарізку, гайка має внутрішню конічну фаску Корисна модель відноситься до машинобудування, зокрема до пристроїв контролю деталей, і може знайти застосування для закріплення затискних цанг токарно-револьверних автоматів при вимірюванні радіального й торцевого биття ВІДОМІ конструкції центрувальної оправки з розтискною цангою [див Блюмберг В А , Близнюк В П Переналаживаемые станочные приспособления -Л Машиностроение, 1978, стр 149, рис 69], коли деталь своїм циліндричним отвором установлена на циліндричну частину оправки та закріплена на ній розтискною цангою за допомогою дії шайби та гайки Недоліком такої конструкції є неможливість затискання деталей типу "затискна цанга" по внутрішній циліндричній, розрізаній поверхні за допомогою розтискної цанги щоб закріпити и у центрах на гладкому валику для контролю радіального та торцевого биття Відома оправка для чистового оброблення деталей прийнята за прототип [див патент Роси №2119409, МПК В23В31/40, B23Q3/00 Оправка для чистового оброблення деталей /В В Трошин, В Е Торопипн, опубл 27 09 98 -2 с ], коли деталь встановлюється на ступінчастий валик і закріплюється шляхом затискання торця до фланця за допомогою шайби й гайки Недоліком такої конструкції є неможливість установки деталей типу „затискна цанга", тому що відсутній механізм, який дозволяє зробити затиск деталі В основу корисної моделі поставлено завдан ня створення оправки, що забезпечить базування деталей типу "затискна цанга" у центрах на гладкому циліндричному валику для вимірювання торцевого й радіального биття, що дасть можливість контролювати процес виготовлення цанг Поставлене завдання досягається тим, що в оправці для вимірювання радіального і торцевого биття деталей типу "затискна цанга", що складається з валика, який має на торцях центрувальні отвори та затискного механізму, який містить втулку, гайку, згідно з корисною моделлю, що валик виконаний гладким та циліндричним а затискний механізм додатково містить ПІВКІЛьце-фіксатор та два рухомі ПІВКІЛЬЦЯ, втулка якого має зовнішню різьбу, гайка має внутрішню конічну фаску На відміну від найближчого аналогу оправка містить циліндричний валик, який має на торцях центрувальні отвори, а затискання відбувається по ЗОВНІШНІЙ КОНІЧНІЙ поверхні деталі типу „затискна цанга" затискним механізмом, що дає можливість затискати деталь на циліндричному валику для вимірювання радіального та торцевого биття У технічному рішенні, що заявляється, нові технічні ознаки при взаємодії з відомими дають новий технічний результат, що дозволяє вирішити поставлене завдання Корисна модель, що пропонується, пояснюється кресленням (див Фіг 1), на якому зображена оправка для вимірювання радіального і торцевого биття деталей типу "затискна цанга", що складається з гладкого циліндричного валика 1, що має центрувальні отвори 10 і 11 та затискного механі
