Установка для вимірювання вмісту вуглецю в золах теплових електростанцій

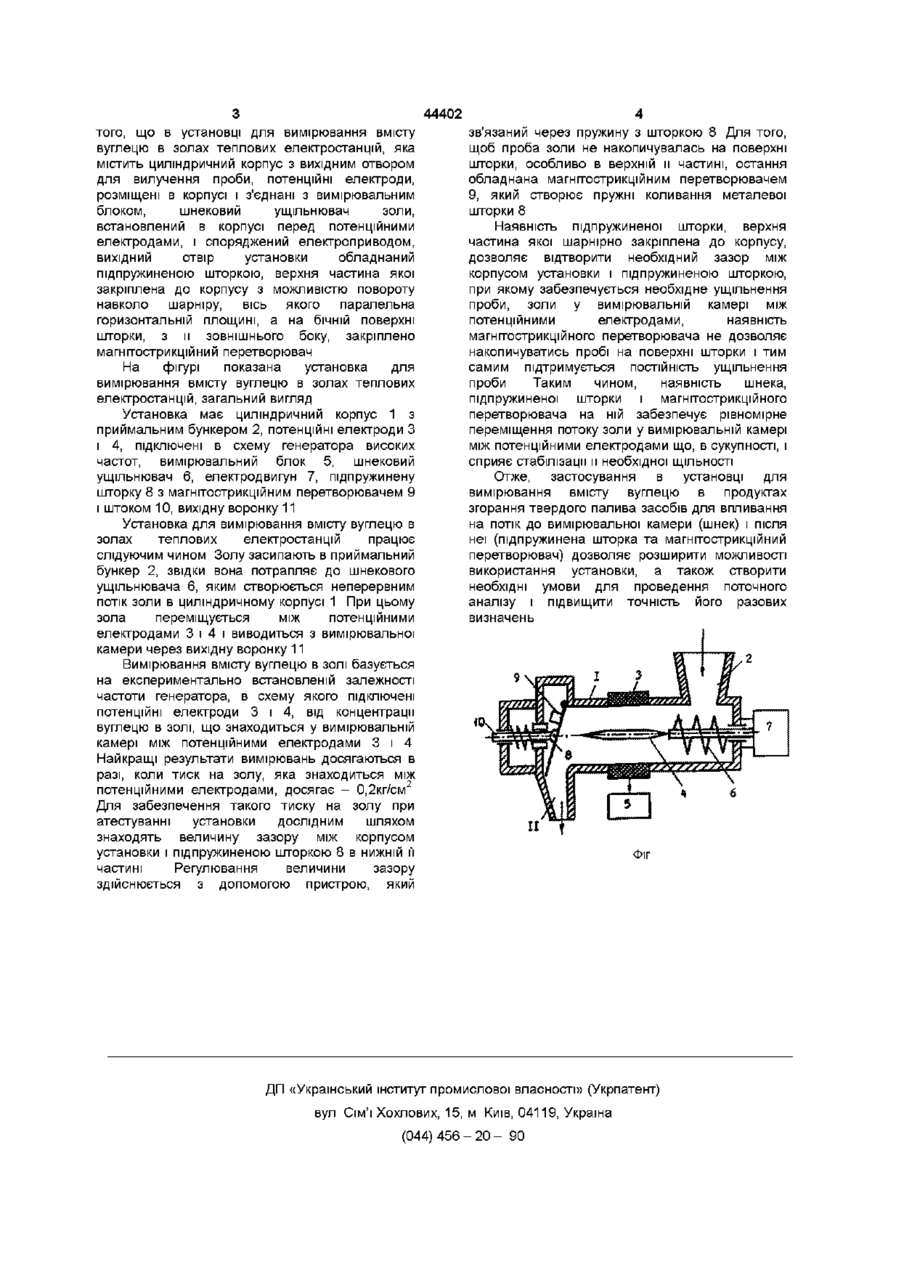

Установка для вимірювання вмісту вуглецю в золах теплових електростанцій, яка містить циліндричний корпус з вихідним отвором для вилучення проби, потенційні електроди, розміщені в корпусі і з'єднані з вимірювальним блоком, шнековий ущільнювач золи, встановлений в корпусі перед потенційними електродами, і оснащений електроприводом, яка відрізняється тим, що вихідний отвір установки обладнаний під пружиненою шторкою, верхня частина якої закріплена до корпусу з можливістю повороту навколо шарніра вісь якого паралельна горизонтальній площині, а на бічній поверхні шторки, з и зовнішнього боку, закріплено магнітострикційний перетворювач Винахід відноситься до області аналітичної хімії, зокрема, до вимірювальної техніки для контролю фізичних та ХІМІЧНИХ властивостей сипких матеріалів і може бути використаний в теплоенергетиці для експресного визначення вмісту вуглецю в золах теплових електростанцій, опалювальних систем тощо Відома установка для вимірювання вмісту вуглецю в золах теплових електростанцій, яка складається з коаксіального ємнісного датчика, виконаного у вигляді зовнішнього металевого циліндричного електроду та внутрішнього потенційного електроду, закріпленого на діелектричній основі, пуансона для ущільнювання золи в ємнісному датчику, генератора незгасаючих коливань високої частоти, до якого підключено ємнісний датчик з пробою золи, реєструючого пристрою [Авторське свідоцтво СРСР № 1511658 М кл4 G01 N27/22 Бюл №36, 1989] Проте така установка призначена для виконання аналізів тільки в лабораторних умовах Для неперервного контролю вмісту вуглецю в продуктах згорання твердого палива безпосередньо на потоку вона практично не може бути використана, оскільки для реалізації такого контролю за допомогою відомої установки необхідно додатково примінювати надто складне обладнання, яке забезпечувало б вибір, підготовку, доставку і дозування проби в датчику відомої установки Відома установка для вимірювання вмісту вуглецю в золах теплових електростанцій, яка містить циліндричний корпус з вихідним отвором для вилучення проби, потенційні електроди, розміщені в корпусі і з'єднані з вимірювальним блоком, шнековий ущільнювач золи, встановлений в корпусі перед потенційними електродами, і споряджений електроприводом [Авторське свідоцтво СРСР № 1305585 М кл G 01 N27/22 Бюл №15, 1987] - прототип Але відома установка не забезпечує постійне і, що дуже важливо, необхідне ущільнення проби золи в циліндричному корпусі між вимірювальними електродами, за рахунок чого можуть виникати значні похибки при аналізах продуктів згорання твердого палива на вміст вуглецю При аналізі існуючих технологічних рішень в даній області техніки не виявлені об'єкти, які володіють сукупністю ознак і рівнем технологічності пропонованої установки Це дозволяє стверджувати, що пропоноване технічне рішення установки є новим та має винахідницький рівень В основу винаходу поставлено завдання розробити таку установку для вимірювання вмісту вуглецю в золах теплових електростанцій, в якій нові конструктивні доповнення до вихідного вікна корпусу установки дозволило б забезпечити постійне і необхідне ущільнення проби в вимірювальній камері установки і за рахунок цього підвищити точність разових визначень вмісту вуглецю в продуктах згорання твердого палива Поставлена мета досягається за рахунок 44402 того, що в установці для вимірювання вмісту вуглецю в золах теплових електростанцій, яка містить циліндричний корпус з вихідним отвором для вилучення проби, потенційні електроди, розміщені в корпусі і з'єднані з вимірювальним блоком, шнековий ущільнювач золи, встановлений в корпусі перед потенційними електродами, і споряджений електроприводом, вихідний отвір установки обладнаний підпружиненою шторкою, верхня частина якої закріплена до корпусу з можливістю повороту навколо шарніру, вісь якого паралельна горизонтальній площині, а на бічній поверхні шторки, з и зовнішнього боку, закріплено магнітострикційний перетворювач На фігурі показана установка для вимірювання вмісту вуглецю в золах теплових електростанцій, загальний вигляд Установка має циліндричний корпус 1 з приймальним бункером 2, потенційні електроди З і 4, підключені в схему генератора високих частот, вимірювальний блок 5, шнековий ущільнювач 6, електродвигун 7, підпружинену шторку 8 з магнітострикційним перетворювачем 9 і штоком 10, вихідну воронку 11 Установка для вимірювання вмісту вуглецю в золах теплових електростанцій працює слідуючим чином Золу засипають в приймальний бункер 2, звідки вона потрапляє до шнекового ущільнювача 6, яким створюється неперервним потік золи в циліндричному корпусі 1 При цьому зола переміщується між потенційними електродами 3 і 4 і виводиться з вимірювальної камери через вихідну воронку 11 Вимірювання вмісту вуглецю в золі базується на експериментально встановленій залежності частоти генератора, в схему якого підключені потенційні електроди 3 і 4, від концентрації вуглецю в золі, що знаходиться у вимірювальній камері між потенційними електродами 3 і 4 Найкращі результати вимірювань досягаються в разі, коли тиск на золу, яка знаходиться між потенційними електродами, досягає - 0,2кг/см2 Для забезпечення такого тиску на золу при атестуванні установки дослідним шляхом знаходять величину зазору між корпусом установки і підпружиненою шторкою 8 в нижній її частині Регулювання величини зазору здійснюється з допомогою пристрою, який зв'язаний через пружину з шторкою 8 Для того, щоб проба золи не накопичувалась на поверхні шторки, особливо в верхній и частині, остання обладнана магнітострикційним перетворювачем 9, який створює пружні коливання металевої шторки 8 Наявність підпружиненої шторки, верхня частина якої шарнірно закріплена до корпусу, дозволяє відтворити необхідний зазор між корпусом установки і підпружиненою шторкою, при якому забезпечується необхідне ущільнення проби, золи у вимірювальній камері між потенційними електродами, наявність магнітострикційного перетворювача не дозволяє накопичуватись пробі на поверхні шторки і тим самим підтримується ПОСТІЙНІСТЬ ущільнення проби Таким чином, наявність шнека, підпружиненої шторки і магнітострикційного перетворювача на ній забезпечує рівномірне переміщення потоку золи у вимірювальній камері між потенційними електродами що, в сукупності, і сприяє стабілізації и необхідної ЩІЛЬНОСТІ Отже, застосування в установці для вимірювання вмісту вуглецю в продуктах згорання твердого палива засобів для впливання на потік до вимірювальної камери (шнек) і після неї (підпружинена шторка та магнітострикційний перетворювач) дозволяє розширити можливості використання установки, а також створити необхідні умови для проведення поточного аналізу і підвищити точність його разових визначень II Фіг ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
