Гнучкий бункер
Номер патенту: 44437
Опубліковано: 12.10.2009
Автори: Трунов Федір Валентинович, Забіров Володимир Загірович, Бєліков Віктор Лук'янович
Формула / Реферат
Гнучкий бункер, що містить гнучкий корпус та торцеві стінки, з'єднані з ним з можливістю вертикального переміщення за допомогою фторопластових прокладок, який відрізняється тим, що кріплення гнучкої стінки до торцевої виконується за допомогою постійних магнітів, один з яких закріплений ззовні бункера на торцевій стінці, а інший розміщений всередині бункера на гнучкій стінці з можливістю вільного руху в обмежувальній обоймі.
Текст

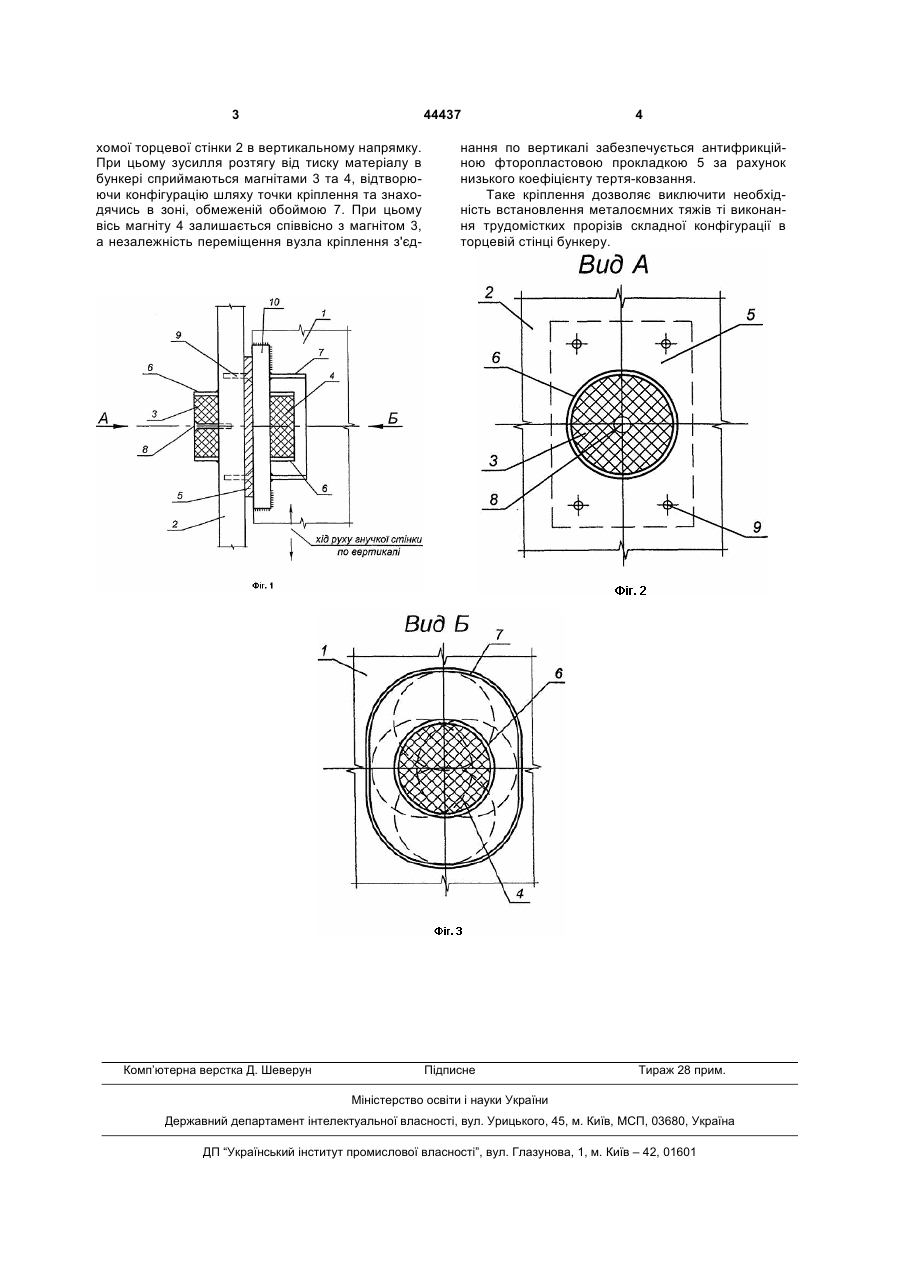

Гнучкий бункер, що містить гнучкий корпус та торцеві стінки, з'єднані з ним з можливістю вертикального переміщення за допомогою фторопластових прокладок, який відрізняється тим, що кріплення гнучкої стінки до торцевої виконується за допомогою постійних магнітів, один з яких закріплений ззовні бункера на торцевій стінці, а інший розміщений всередині бункера на гнучкій стінці з можливістю вільного руху в обмежувальній обоймі. (19) (21) u200901800 (22) 02.03.2009 (24) 12.10.2009 (46) 12.10.2009, Бюл.№ 19, 2009 р. (72) ЗАБІРОВ ВОЛОДИМИР ЗАГИРОВИЧ, БЄЛІКОВ ВІКТОР ЛУК'ЯНОВИЧ, ТРУНОВ ФЕДІР ВАЛЕНТИНОВИЧ (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДЕРЖАВНИЙ ІНСТИТУТ ПО ПРОЕКТУВАННЮ ПІДПРИЄМСТВ ГІРНИЧОРУДНОЇ ПРОМИСЛОВОСТІ "КРИВБАСПРОЕКТ" 3 44437 хомої торцевої стінки 2 в вертикальному напрямку. При цьому зусилля розтягу від тиску матеріалу в бункері сприймаються магнітами 3 та 4, відтворюючи конфігурацію шляху точки кріплення та знаходячись в зоні, обмеженій обоймою 7. При цьому вісь магніту 4 залишається співвісно з магнітом 3, а незалежність переміщення вузла кріплення з'єд Комп’ютерна верстка Д. Шеверун 4 нання по вертикалі забезпечується антифрикційною фторопластовою прокладкою 5 за рахунок низького коефіцієнту тертя-ковзання. Таке кріплення дозволяє виключити необхідність встановлення металоємних тяжів ті виконання трудомістких прорізів складної конфігурації в торцевій стінці бункеру. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFlexible bunker
Автори англійськоюZabirov Volodymyr Zahirovych, Bielikov Viktor Lukianovych, Trunov Fedir Valentynovych
Назва патенту російськоюГибкий бункер
Автори російськоюЗабиров Владимир Загирович, Беликов Виктор Лукьянович, Трунов Федор Валентинович
МПК / Мітки
МПК: E04H 5/00
