Бункер зернозбирального комбайна

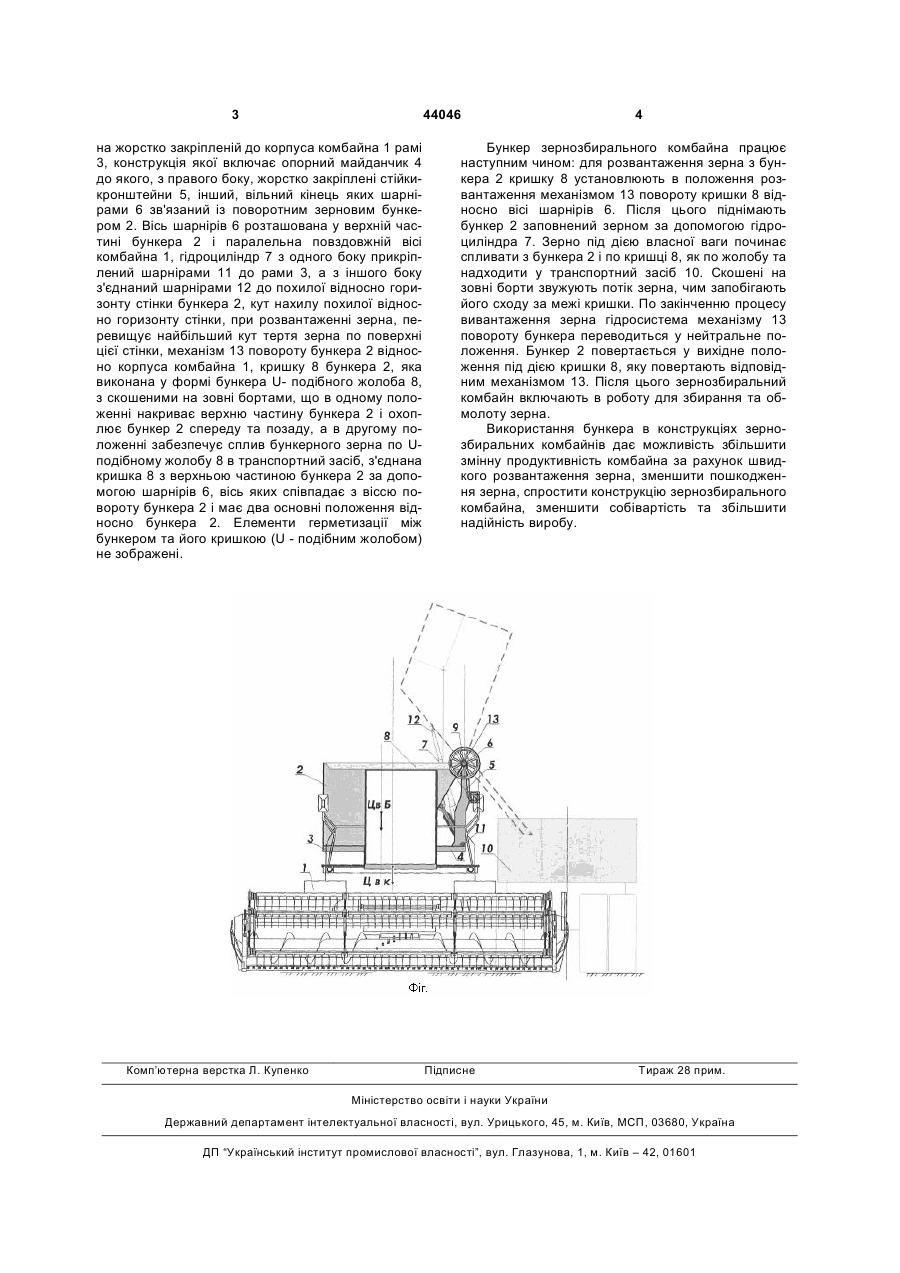

1. Бункер зернозбирального комбайна, що містить механізм з гідроциліндром для перевертання бункера на одну з бокових сторін комбайна, кришку бункера, що виконана у вигляді заслінок з 3 44046 на жорстко закріпленій до корпуса комбайна 1 рамі 3, конструкція якої включає опорний майданчик 4 до якого, з правого боку, жорстко закріплені стійкикронштейни 5, інший, вільний кінець яких шарнірами 6 зв'язаний із поворотним зерновим бункером 2. Вісь шарнірів 6 розташована у верхній частині бункера 2 і паралельна повздовжній вісі комбайна 1, гідроциліндр 7 з одного боку прикріплений шарнірами 11 до рами 3, а з іншого боку з'єднаний шарнірами 12 до похилої відносно горизонту стінки бункера 2, кут нахилу похилої відносно горизонту стінки, при розвантаженні зерна, перевищує найбільший кут тертя зерна по поверхні цієї стінки, механізм 13 повороту бункера 2 відносно корпуса комбайна 1, кришку 8 бункера 2, яка виконана у формі бункера U- подібного жолоба 8, з скошеними на зовні бортами, що в одному положенні накриває верхню частину бункера 2 і охоплює бункер 2 спереду та позаду, а в другому положенні забезпечує сплив бункерного зерна по Uподібному жолобу 8 в транспортний засіб, з'єднана кришка 8 з верхньою частиною бункера 2 за допомогою шарнірів 6, вісь яких співпадає з віссю повороту бункера 2 і має два основні положення відносно бункера 2. Елементи герметизації між бункером та його кришкою (U - подібним жолобом) не зображені. Комп’ютерна верстка Л. Купенко 4 Бункер зернозбирального комбайна працює наступним чином: для розвантаження зерна з бункера 2 кришку 8 установлюють в положення розвантаження механізмом 13 повороту кришки 8 відносно вісі шарнірів 6. Після цього піднімають бункер 2 заповнений зерном за допомогою гідроциліндра 7. Зерно під дією власної ваги починає спливати з бункера 2 і по кришці 8, як по жолобу та надходити у транспортний засіб 10. Скошені на зовні борти звужують потік зерна, чим запобігають його сходу за межі кришки. По закінченню процесу вивантаження зерна гідросистема механізму 13 повороту бункера переводиться у нейтральне положення. Бункер 2 повертається у вихідне положення під дією кришки 8, яку повертають відповідним механізмом 13. Після цього зернозбиральний комбайн включають в роботу для збирання та обмолоту зерна. Використання бункера в конструкціях зернозбиральних комбайнів дає можливість збільшити змінну продуктивність комбайна за рахунок швидкого розвантаження зерна, зменшити пошкодження зерна, спростити конструкцію зернозбирального комбайна, зменшити собівартість та збільшити надійність виробу. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
