Драбина

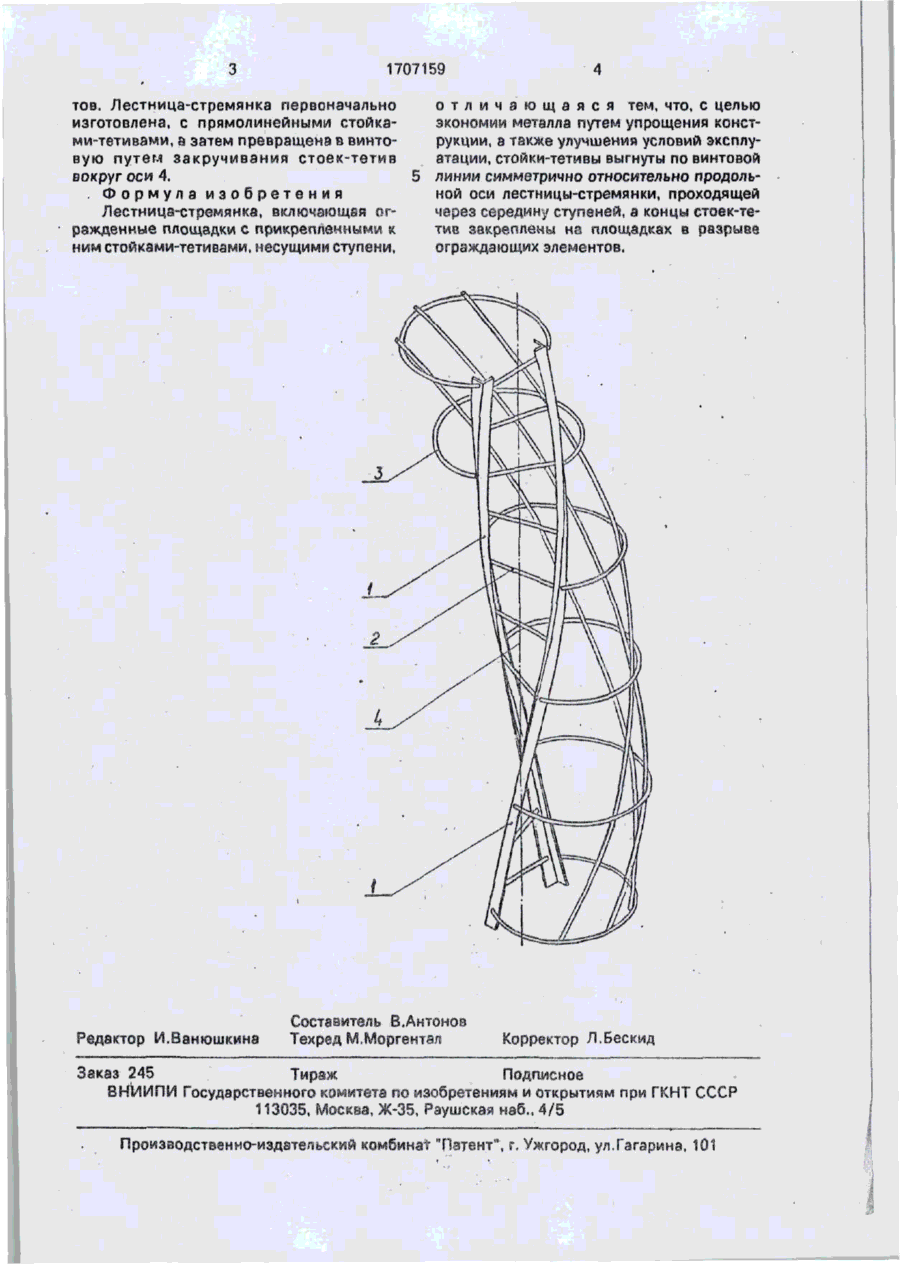

Изобретение относится к строительным конструкциям. Целью изобретения является экономия металла путем упрощения конструкции, з также улучшение условий эксплуатации устройства. Лестница-стремянка включает огражденные площадки с прикрепленными к мим стойками-тетивами, несущими ступени. Стойки-тетивы выгнуты по винтовой линии симметрично относительно продольной оси лестницы, проходящей через середину ступеней, а концы стоек-тетив закреплены на площадках в разрыве ограждающих элементов. 1 ил. Изобретение относится к области строительных конструкций, в частности к лестницам и сопряженным с ними площадкам и ограждениям, предназначенным для сообщения между различными уровнями зданий и сооружений. Известна винтовая лестница, состоящая из вертикальной стойки и расположенных вокруг нее предварительно напряженных нитей, планки-ступени одним своим концом опираются на стойку, а другими с помощью муфты закреплены на нитях, которые одновременно образуют ограждение лестницы. Недостатком этой лестницы является сложность конструкции и монтажа, вызывающая дополнительные затраты металла. Выполнение нитей предварительно напряженными требует специального оборудования в виде упоров или кронштейнов и приспособлений для натяжения нитей, а также необходимы крепежные муфты для ступеней. Наиболее близкой по техническому решению к предлагаемой является лестница-стремянка, применяющаяся для обеспечения пешеходной вертикальной связи между расположенными на разных уровнях друг над другом площадками промышленных сооружений. Она состоит из стоек-тетив, ступеней и корзинчатого ограждения, для выхода на площадку устраивается открывающийся люк или специальный балкон. Недостатком этого технического решения является его сложность, в связи с чем повышается расход металла, вызванный 'устройством люков и балконов, которые осложняют эксплуатацию обьекта. Цель изобретения - экономия металла путем упрощения конструкции, а также улучшение условий эксплуатации устройства. На чертеже изображена лестница-стремянка, общий вид, аксонометрия. Лестница-стремянка содержит огражденные площадки, к которым прикреплены стойки-тетивы 1, несущие ступени 2, корзинчатое ограждение 3. Стойки-тетивы выгнуты по винтовой линии симметрично относительно продольной оси 4 лестницысгремянки, проходящей через середину ступеней, концы стоек-тетив закреплены на площадках в разрыве ограждающих элемен J»l*iLW*.._ (Л 1707159 тов. Лестница-стремянка первоначально изготовлена, с прямолинейными стойками-тетивами, а затем превращена в винтовую путем закручивания стоек-тетив вокруг оси 4. Формула изобретения Лестница-стремянка, включающая огражденные площадки с прикрепленными к ним стойками-тетивами, несущими ступени, Редактор И.Ванюшкина Заказ 245 о т л и ч а ю щ а я с я тем, что, с целью экономии металла путем упрощения конструкции, а также улучшения условий эксплуатации, стойки-тетивы выгнуты по винтовой линии симметрично относительно продольной оси лестницы-стремянки, проходящей через середину ступеней, а концы стоек-тетив закреплены на площадках в разрыве ограждающих элементов. Составитель В.Антонов Техред М.Моргентал Корректор Л.Бескид Тираж Подписное Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
