Спосіб випробування на міцність кінцевої фрези

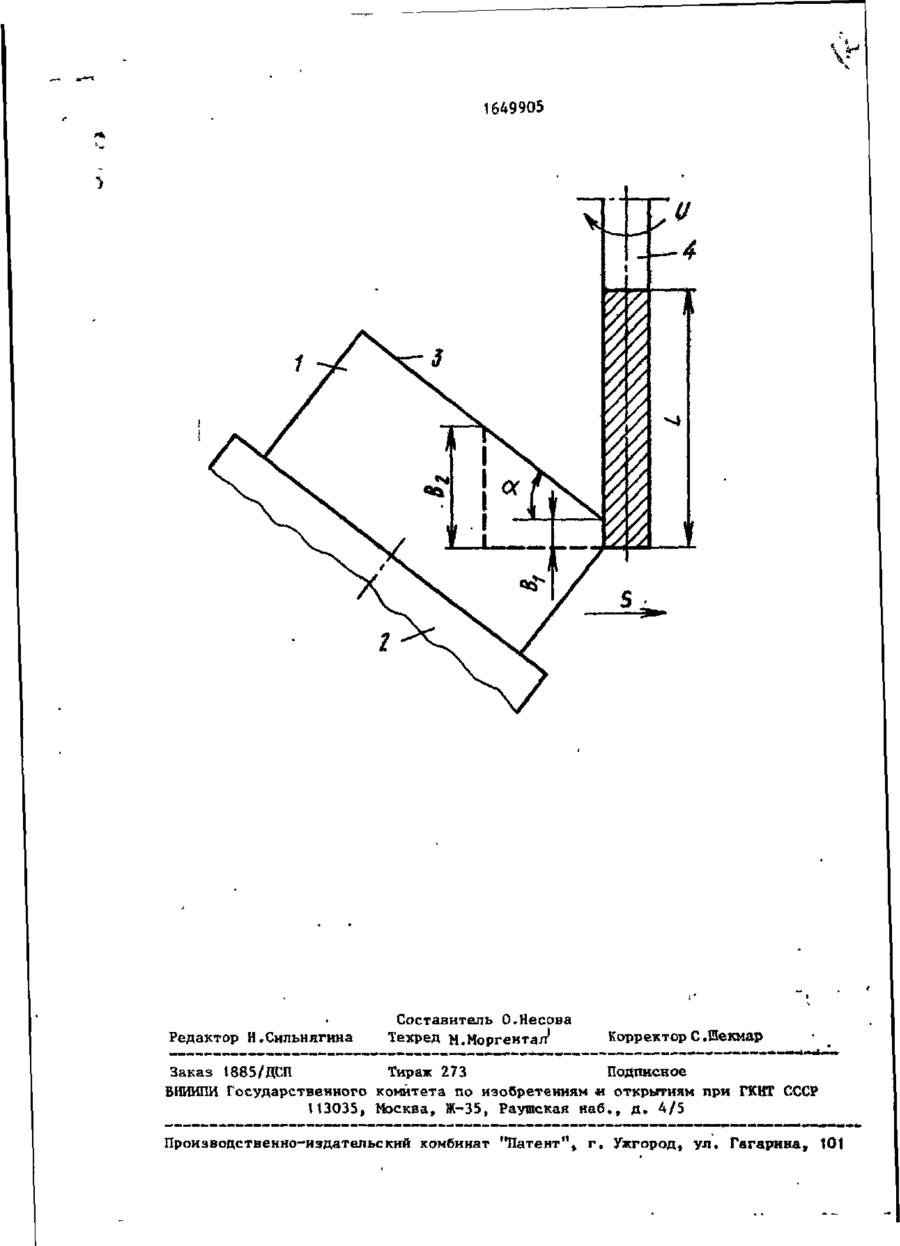

Изобретение .относится к металлообработке резанием. Цель изобретения - обеспечение испытания на прочность концевой фрезы с большой длиной режущей части. Способ осуществля ют резанием заготовки фрезой диаметром до ее разрушения с глубиной реза~; ния большей, чем подача, фиксируют путь SiS пройденный фрезой в направлении подачи от начала обработки до • места ее-разрушения, сравнивают его с диаметром D фрезы, если~3 D , при этом определяют окружную силу резания, по которой оценивают прочность концевых фрез диаметром D, 1 ил. . , 0 Изобретение относится к металлообработке резанием и предназначено для испытания на прочность концевой фрезы с большой длиной режущей части. Цель изобретения - обеспечение испытания на прочность концевсй фре~ зы с большой длиной режущей части. На чертеже представлена схема реализации способа, у Согласно способу заготовку ч устанавливают на поворотном столе 2, закрепленном на столе станка таким образом, чтобы между обрабатываемой поверхностью 3 и направлением подачи S образовался угол ^ , регулируемый поворотом стола 2. В зависимости от требуемого характера изменения нагрузки длины режущей части инструмента L выбирают угол О , шириб ну фрезерования В 1 для начала обработки при глубине резания большей, 18-91 С чем подача. Для концевой фрезы k скорость резания V и подачу S подби- / рают эксплуатационными.. Затем заготовка 1 обрабатывается . при постоянно увеличивающейся ширине фрезерования до разрушения инструмента при ширине фрезерования В 2. . . Если фиксированный путь, пройденный фрезой в направлении подачи от начала обработки при ширине фрезерования ' 1 В1 до места разрушения при ширине фрезерования В 2, больше, чем диаметр Фрезы,t то испытание считается завершенным. В противном случае, изменяя по- дачу S и скорость резания V^повторяют испытание до выполнения данного условия. • Окружная сила резания, определенная по формуле при ширине фрезерования В 2, является критической для -и СО 1649905 испытуемой концевой фрезы с длиной режущей части L . К Р (кг), где V-, окружная сила резания; - постоянная; - глубина резания; s - подача; в - ширина фрезерования; D - диаметр фрезы; - число оборотов фрезы в минуту; - число зубьев фрезы;; ц Использование этого способа по с сравнению с прототипом позволяет 4 произвести тарирование концевых фрез ' н а предельные критические нагрузки для расчета наивыгоднейших режимов 'резания на ЭМ, полностью исключить поломки режущего инструмента, за счет использования предельных нанвыгоднейЮ ших режимов резания повысить производительность труда на 20%. ,Ф о р м у л а и з о б р е т е н и я Способ испытания на прочность концевой фрезы, заключающийся в том, что осуществляют резание заготовки при постоянных скорости резания и подачи, подачу направляют к обрабатываемой поверхности под углом, величитабличные показатели степе- 20 ну которого выбирают.в зависимости от wp требуемого характера изменения нагрузней, определенные по кажки, о т л и ч а ю щ и й с я тем, дому обрабатываемому материалу; что, с целью обеспечения испытания на прочность концевой фрезы с боль• общий поправочный коэффициК Р ент на силу резания. 25 шой длиной режущей части, резание заготовки осуществляют до разрушения В момент разрушения инструмента фрезы диаметром D с глубиной резания, определяются предельные значения пабольшей, чем подача, величины скоросраметров резания, а также величины ти резания и подачи выбирают соответразрушающих нагрузок, например, окружной силы резания и моментов от окруяс- 30 ствующими эксплуатационным, увеличивают ширину фрезерования, фиксируют ной силы резания» что дает достоверпуть S, пройденный фрезой в направленые исходные данные для расчета прении подачи от начала обработки до месдельных эксплуатационных режимов рета ее разрушения, сравнивают его х зания. « диаметром D фрезы, если S D, при этом определяют соотношении окружную силу Р резания, по которой 4Q оценивают прочность концевых фрез — ~ Ь 5 . диаметром D. {5 V 1649905 и 1 Редактор Н.Сильнягина Составитель О.Несова Техред М.Моргентал' Корректор С .Шекмар Заказ 1885/ДСП Тираж 273 Подписное ВНИИПИ Государственного комитета по изобретениям « открытиям при ГКИТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород» ул, Гагарина, 101
