Спосіб випробування гуми на стійкість від утомленості при стисненні у рідких хімічних середовищах
Номер патенту: 44507
Опубліковано: 12.10.2009
Автори: Іщенко Валерій Васильович, КОТРЕЧКО ОЛЕКСІЙ ОЛЕКСІЙОВИЧ, Лопатько Костянтин Георгійович
Формула / Реферат
Спосіб випробовування гуми на стійкість від утомленості при стисненні у рідких хімічних середовищах, який включає прикладання до зразка стискуючого зусилля, який відрізняється тим, що зразки піддають багаторазовому повторному стисненню, а міцність від утомленості визначають кількістю циклів навантажень (N), яку витримав зразок до руйнування у вибраному рідкому хімічному середовищі в залежності від величини створених напружень (σ) у поперечному перерізі (S) робочої частини зразка.
Текст

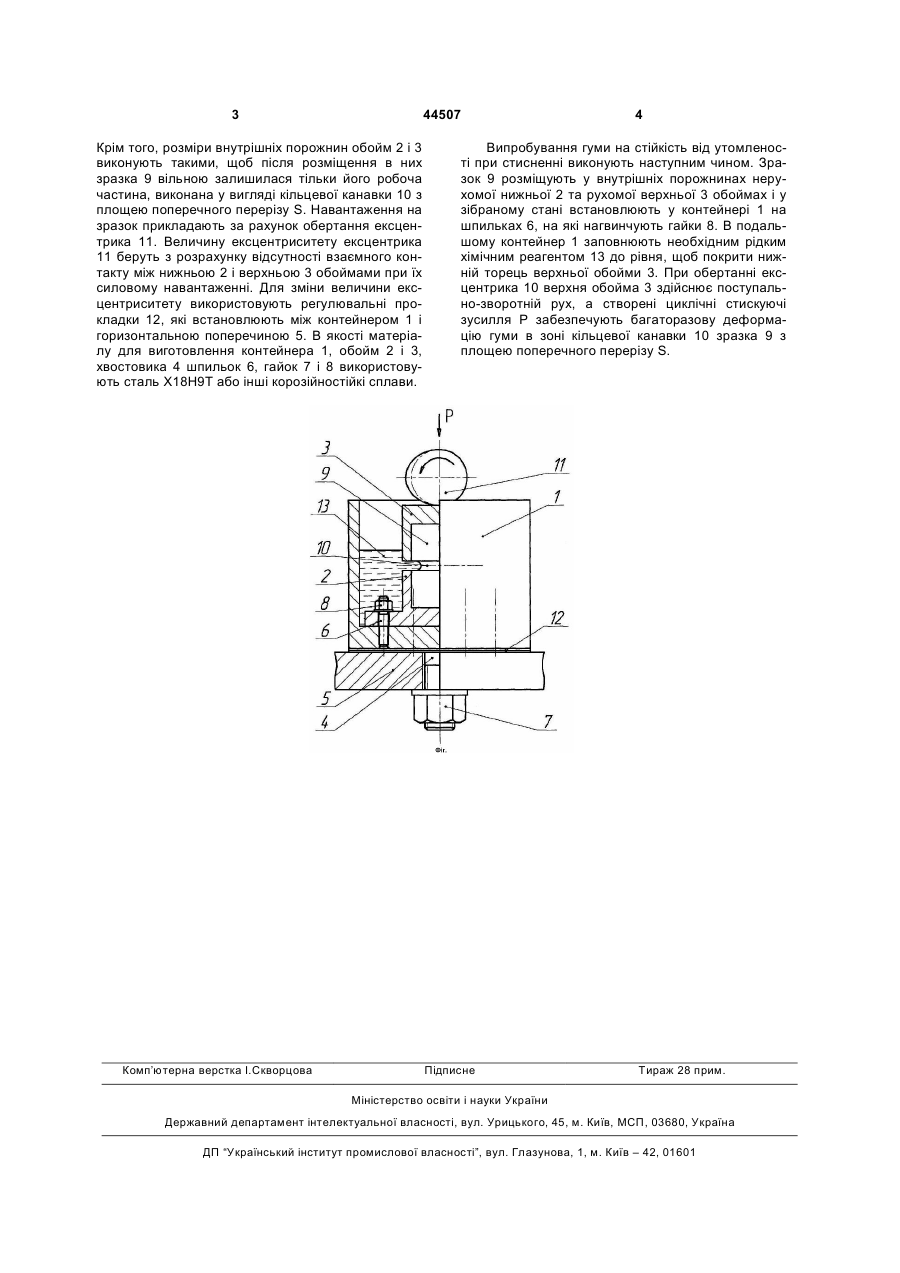

Спосіб випробовування гуми на стійкість від утомленості при стисненні у рідких хімічних сере 3 44507 Крім того, розміри внутрішніх порожнин обойм 2 і 3 виконують такими, щоб після розміщення в них зразка 9 вільною залишилася тільки його робоча частина, виконана у вигляді кільцевої канавки 10 з площею поперечного перерізу S. Навантаження на зразок прикладають за рахунок обертання ексцентрика 11. Величину ексцентриситету ексцентрика 11 беруть з розрахунку відсутності взаємного контакту між нижньою 2 і верхньою 3 обоймами при їх силовому навантаженні. Для зміни величини ексцентриситету використовують регулювальні прокладки 12, які встановлюють між контейнером 1 і горизонтальною поперечиною 5. В якості матеріалу для виготовлення контейнера 1, обойм 2 і 3, хвостовика 4 шпильок 6, гайок 7 і 8 використовують сталь Х18Н9Т або інші корозійностійкі сплави. Комп’ютерна верстка І.Скворцова 4 Випробування гуми на стійкість від утомленості при стисненні виконують наступним чином. Зразок 9 розміщують у внутрішніх порожнинах нерухомої нижньої 2 та рухомої верхньої 3 обоймах і у зібраному стані встановлюють у контейнері 1 на шпильках 6, на які нагвинчують гайки 8. В подальшому контейнер 1 заповнюють необхідним рідким хімічним реагентом 13 до рівня, щоб покрити нижній торець верхньої обойми 3. При обертанні ексцентрика 10 верхня обойма 3 здійснює поступально-зворотній рух, а створені циклічні стискуючі зусилля Р забезпечують багаторазову деформацію гуми в зоні кільцевої канавки 10 зразка 9 з площею поперечного перерізу S. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for testing rubber on stability against fatigue at compression in liquid chemical media
Автори англійськоюKotrechko Oleksii Oleksiiovych, Ischenko Valerii Vasyliovych, Lopatko Kostiantyn Heorhiiovych
Назва патенту російськоюСпособ испытания резины на устойчивость от усталости при сжатии в жидких химических средах
Автори російськоюКотречко Алексей Алексеевич, Ищенко Валерий Васильевич, Лопатько Константин Георгиевич
МПК / Мітки
МПК: G01N 3/56
Мітки: рідких, випробування, стійкість, спосіб, гуми, утомленості, хімічних, середовищах, стисненні
