Пристрій для інтенсифікації фізико-хімічних процесів у рідких середовищах

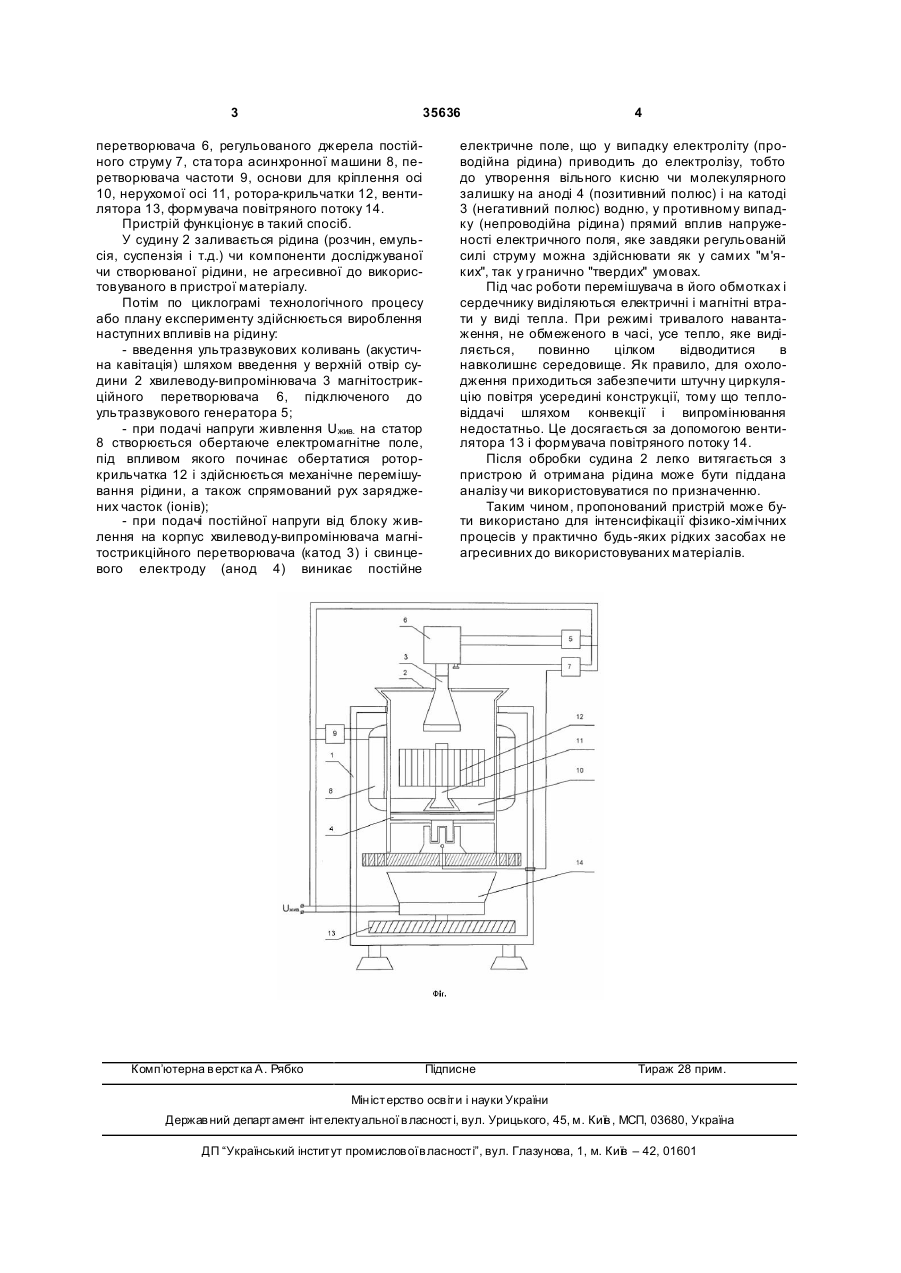

Пристрій для інтенсифікації фізико-хімічних процесів у рідких середовищах, що містить корпус, у якому встановлена посудина з рідиною, у якій установлені катод і анод, до катода, що є хвиле 3 35636 перетворювача 6, регульованого джерела постійного струму 7, ста тора асинхронної машини 8, перетворювача частоти 9, основи для кріплення осі 10, нерухомої осі 11, ротора-крильчатки 12, вентилятора 13, формувача повітряного потоку 14. Пристрій функціонує в такий спосіб. У судину 2 заливається рідина (розчин, емульсія, суспензія і т.д.) чи компоненти досліджуваної чи створюваної рідини, не агресивної до використовуваного в пристрої матеріалу. Потім по циклограмі технологічного процесу або плану експерименту здійснюється вироблення наступних впливів на рідину: - введення ультразвукових коливань (акустична кавітація) шляхом введення у верхній отвір судини 2 хвилеводу-випромінювача 3 магнітострикційного перетворювача 6, підключеного до ультразвукового генератора 5; - при подачі напруги живлення Uжив. на статор 8 створюється обертаюче електромагнітне поле, під впливом якого починає обертатися роторкрильчатка 12 і здійснюється механічне перемішування рідини, а також спрямований рух заряджених часток (іонів); - при подачі постійної напруги від блоку живлення на корпус хвилеводу-випромінювача магнітострикційного перетворювача (катод 3) і свинцевого електроду (анод 4) виникає постійне Комп’ютерна в ерстка А. Рябко 4 електричне поле, що у випадку електроліту (проводійна рідина) приводить до електролізу, тобто до утворення вільного кисню чи молекулярного залишку на аноді 4 (позитивний полюс) і на катоді 3 (негативний полюс) водню, у противному випадку (непроводійна рідина) прямий вплив напруженості електричного поля, яке завдяки регульованій силі струму можна здійснювати як у самих "м'яких", так у гранично "твердих" умовах. Під час роботи перемішувача в його обмотках і сердечнику виділяються електричні і магнітні втрати у виді тепла. При режимі тривалого навантаження, не обмеженого в часі, усе тепло, яке виділяється, повинно цілком відводитися в навколишнє середовище. Як правило, для охолодження приходиться забезпечити штучну циркуляцію повітря усередині конструкції, тому що тепловіддачі шляхом конвекції і випромінювання недостатньо. Це досягається за допомогою вентилятора 13 і формувача повітряного потоку 14. Після обробки судина 2 легко витягається з пристрою й отримана рідина може бути піддана аналізу чи використовуватися по призначенню. Таким чином, пропонований пристрій може бути використано для інтенсифікації фізико-хімічних процесів у практично будь-яких рідких засобах не агресивних до використовуваних матеріалів. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
