Пристрій для контролю біморфних п’єзоелементів

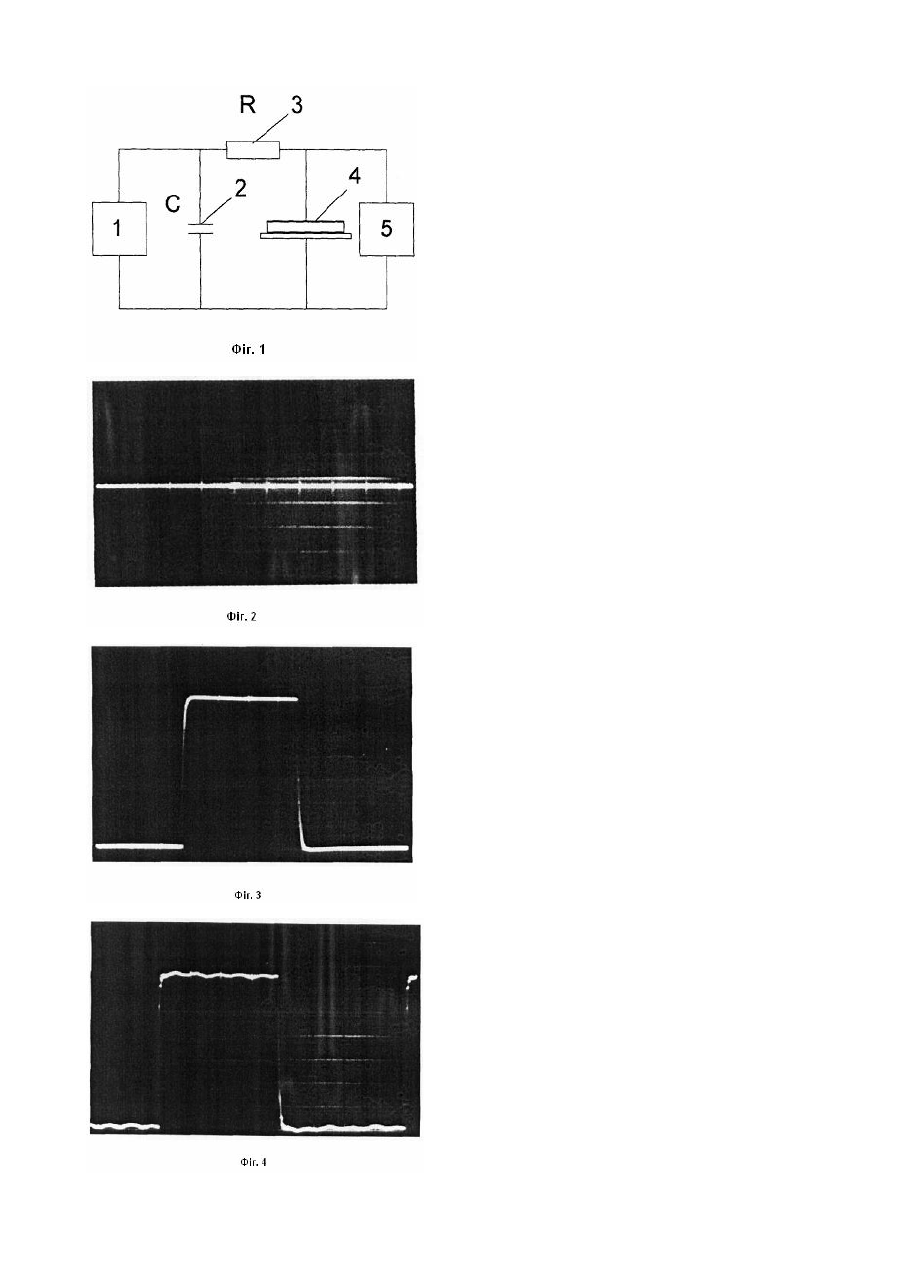

Корисна модель відноситься до приладобудування і призначена для контролю якісних характеристик біморфних п'єзоелементів. Відомий пристрій для контролю біморфних п'єзоелементів [див. патент №1405813, бюл. №24, 1986, СССР], що містить п'єзотрансформатор, до одної системи електродів якого підключено генератор електричних коливань, а до другої - вимірювальний пристрій, а загальний електрод п'єзотрансформатора підключено до біморфного п'єзолемента, що контролюється. Недоліком його є порівняно складна процедура контролю якісних характеристик біморфних п'єзоелементів. Відомий пристрій для контролю біморфних п'єзоелементів [див. патент України по заявці №200609747 від 11.09.2006], що містить генератор електричних коливань, вимірювальне коло та вимірювальний пристрій, причому в якості вимірювального кола використовується послідовний коливний контур з автотрансформаторним зв'язком, на виході якого знаходиться биморфний п'єзоелемент, що контролюється. Зазначений пристрій найбільш близький по технічній сутності і обраний в якості прототипу. Недоліком його є порівняно складна процедура контролю якісних характеристик біморфних п'єзоелементів, а також присутність моточних пристроїв, що збільшує складність пристрою. В основу корисної моделі поставлена задача вдосконалення пристрою для контролю біморфних п'єзоелементів шляхом введення генератору електричної напруги у вигляді меандру, та вимірювального контура в формі П-образного RC фільтру нижніх частот, в якому у якості однієї з ємностей використовується биморфний п'єзоелемент, що контролюється. Пристрій для контролю біморфних п'єзоелементів, що заявляється, містить генератор електричних коливань, вимірювальний контур та вимірювальний пристрій. Пропонований пристрій для контролю біморфних п'єзоелементів відрізняється від прототипу тим, що генератор електричної напруги виконаний в вигляді генератора електричної напруги в формі меандру, а вимірювальний контур виконаний в формі П-образного RC фільтру нижніх частот, в якому у якості однієї з ємностей використано біморфний п'єзоелемент, що контролюється. Вказані ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом корисної моделі, що заявляється, є спрощення процедури контролю якісних характеристик біморфних п'єзоелементів. Корисна модель пояснюється кресленням, де: на Фіг.1 показана схема пропонованого пристрою; на Фіг.2 показана перехідна характеристика пропонованого пристрою, яка відповідає розриву в колі біморфного п'єзоелемента; на Фіг.3 показана перехідна характеристика пропонованого пристрою, яка відповідає відсутності полярізації в біморфному п'єзоелементі; на Фіг.4 показана перехідна характеристика пропонованого пристрою, яка відповідає придатному до використання п'єзоелементу. Пристрій для контролю біморфних п'єзоелементів містить генератор 1 напруги в формі меандру, П-образний RC фільтр нижніх частот, що складається з ємності 2, опору 3 та біморфного п'єзоелементу 4, що контролюється , вимірювального пристрою 5. Пристрій для контролю біморфних п'єзоелементів працює наступним чином. При підключенні до П-образного RC фільтру нижніх частот 2-4 генератора 1 електричної напруги в формі меандра, в п'єзоелементі 3, що контролюється, виникають вигинові коливання, причому форма коливань залежить від дефектів в біморфному п'єзоелементі 4, що контролюється. Криві, які зображені на Фіг.2, 3 відповідають дефектам, що виникають в п'єзоелементі, крива, яка зображена на Фіг.4 відповідає п'єзоелементу, придатному до використання. Як показали досліди, пристрій, що заявляється, дозволяє спростити процедуру контролю якісних характеристик біморфних п'єзоелементів. Приклад практичного використання. Був виготовлений пристрій, який складається із генератора електричної напруги в формі меандру ГЗ-106, Побразного RC фільтру нижніх частот, що складається з ємності (16 нФ), опоріву (140ом) та біморфного п'єзоелементу ЗП-19, що контролюється, який підключено до вимірювального пристрою. Функції вимірювального пристрою виконує осцилограф С1-55. Результати вимірювань перехідних характеристик пристрою для контроля біморфних п'єзоелементів показані на Фіг.2-4. Як показали досліди, введення в пристрій генератору електричної напруги в вигляді меандру, та вимірювального кола, зробленого у вигляді П-образного RC фільтру нижніх частот, де в якості однієї з ємностей використовують биморфний п'єзоелемент, що контролюється дозволяє спростити процедуру контролю якісних характеристик біморфних п'єзоелементів по формы коливань, що виникають (Фіг.2-4).
