Ґрунтообробне знаряддя

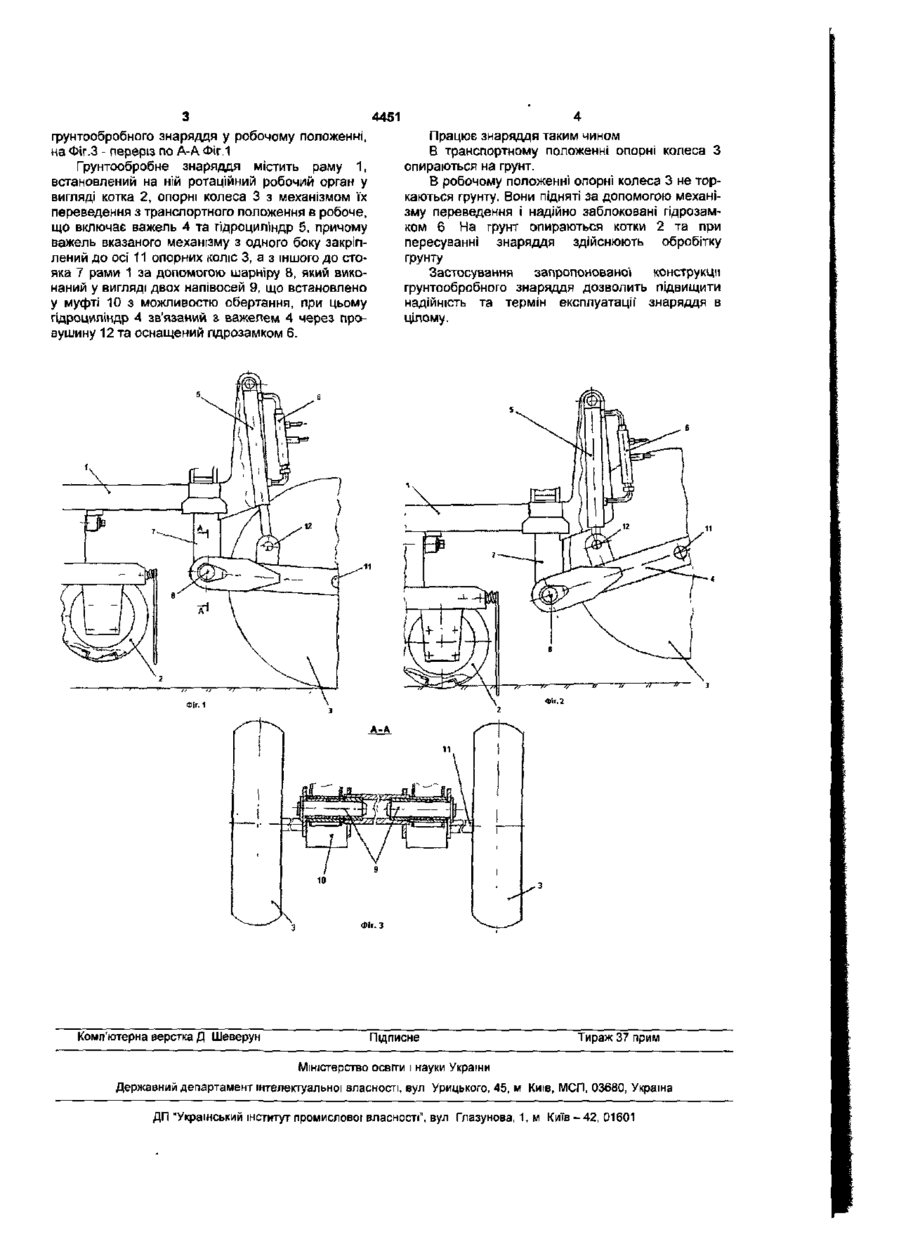

Ґрунтообробне знаряддя, що містить раму, встановлений на ній щонайменше один ротаційний робочий орган, опорні колеса з механізмом їх переведення з транспортного положення в робоче, що включає важіль та зв'язаний з ним шарнірно гідроциліндр, яке відрізняється тим, що важіль вказаного механізму з одного боку закріплений до осі опорних коліс, а з іншого - до стояка рами за допомогою шарніра, який виконаний у вигляді двох півосей, що встановлено у муфті з можливістю обертання, при цьому гідроциліндр вказаного механізму оснащений гідрозамком. Корисна модель відноситься до галузі сільськогосподарського машинобудування і може знайти застосування в культиваторах для передпосівного обробітку ґрунту. Найближчим аналогом корисної моделі, що заявляється є технічне вирішення за патентом України №20869А, опубл 27.02 1998, Бюл№1. Відоме ґрунтообробне знаряддя містить раму, встановлений на ній ротаційний робочий орган, опорні колеса з механізмом їх переведення з транспортного положення в робоче, що включає важель та зв'язаний з ним шарнірно гідроциліндр. Ротаційні органи виконані у вигляді котків, що під час роботи пристрою пїдтиснені до землі пружинами На повздовжній балці рами встановлена додаткова пара ґрунтообробних котків Механізм переведення опорних коліс з транспортного положення в робоче має витримувати навантаження від ваги катків та забезпечувати надійну фіксацію опорних коліс в піднятому положенні, однак, як показує практика, - він має істотні недоліки. Під час обробітку грунту коливання передаються на опорні колеса, а від них на шток гідроциліндру Вага опорних коліс спонукає шток висовуватися у низ. Від такого сумісного впливу механізм дуже швидко виходить з ладу. Шарнір механізму переведення опірних коліс виготовлений у вигляді суцільної осі. Від великих навантажень, що передаються на неї вона вигинається, що призводить до її виходу з ладу В основу корисної моделі поставлено завдання вдосконалити відоме ґрунтообробне знаряддя шляхом усунення вад механізму переведення опорних коліс з транспортного положення в робоче, що дозволить підвищити надійність та термін експлуатації знаряддя в цілому Поставлене завдання вирішується тим, що у відомому ґрунтообробному знарядді, що містить раму, встановлений на ній щонайменше один ротаційний робочий орган, опорні колеса з механізмом їх переведення з транспортного положення в робоче, що включає важіль та зв'язаний з ним шарнірно гідроциліндр, згідно винаходу, важіль вказаного механізму з одного боку закріплений до осі опорних коліс, а з Іншого до стояка рами за допомогою шарніру, який виконаний у вигляді двох напівосей, що встановлено у муфті з можливостю обертання, при цьому гідроциліндр вказаного механізму оснащений гідрозамком. Виконання шарніру з двох напівосей дозволяє зменшити перекошування, що неодмінне виникає у довгомірних деталей, а це також сприяє зменшенню зносу та підвищенню надійності вузла кріплення опірних колес та ґрунтообробного знаряддя в цілому Наявність пдрозамка значно зменшує вірогідність виходу з ладу гідроциліндру, запобігаючи передаванню навантаженню від ваги колес у робочому положенні Суть корисної моделі пояснюється за допомогою креслення, де на Фіг. 1 схематично показане фрагмент ґрунтообробного знаряддя у транспортному положенні, на Фіг.2 - фрагмент If 4451 ґрунтообробного знаряддя у робочому положенні, на ФІг.З - переріз по А-А Фіг.1 Ґрунтообробне знаряддя містить раму 1, встановлений на ній ротаційний робочий орган у вигляді котка 2, опорні колеса 3 з механізмом їх переведення з транспортного положення в робоче, що включає важель 4 та гідроциліндр 5, причому важель вказаного механізму з одного боку закріплений до осі 11 опорних колю 3, а з іншого до стояка 7 рами 1 за допомогою шарніру 8, який виконаний у вигляді двох напівосей 9, що встановлено у муфті 10 з можливостю обертання, при цьому гідроциліндр 4 зв'язаний з важелем 4 через провушину 12 та оснащений гідрозамком 6. Комп'ютерна верстка Д Шеверун Працює знаряддя таким чином В транспортному положенні опорні колеса З опираються на грунт. В робочому положенні опорні колеса 3 не торкаються грунту. Вони підняті за допомогою механізму переведення і надійно заблоковані гідрозамком 6 На грунт опираються котки 2 та при пересуванні знаряддя здійснюють обробітку грунту Застосування запропонованої конструкції ґрунтообробного знаряддя дозволить підвищити надійність та термін експлуатації' знаряддя в цілому. Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
