Підрівнювач стебел льону

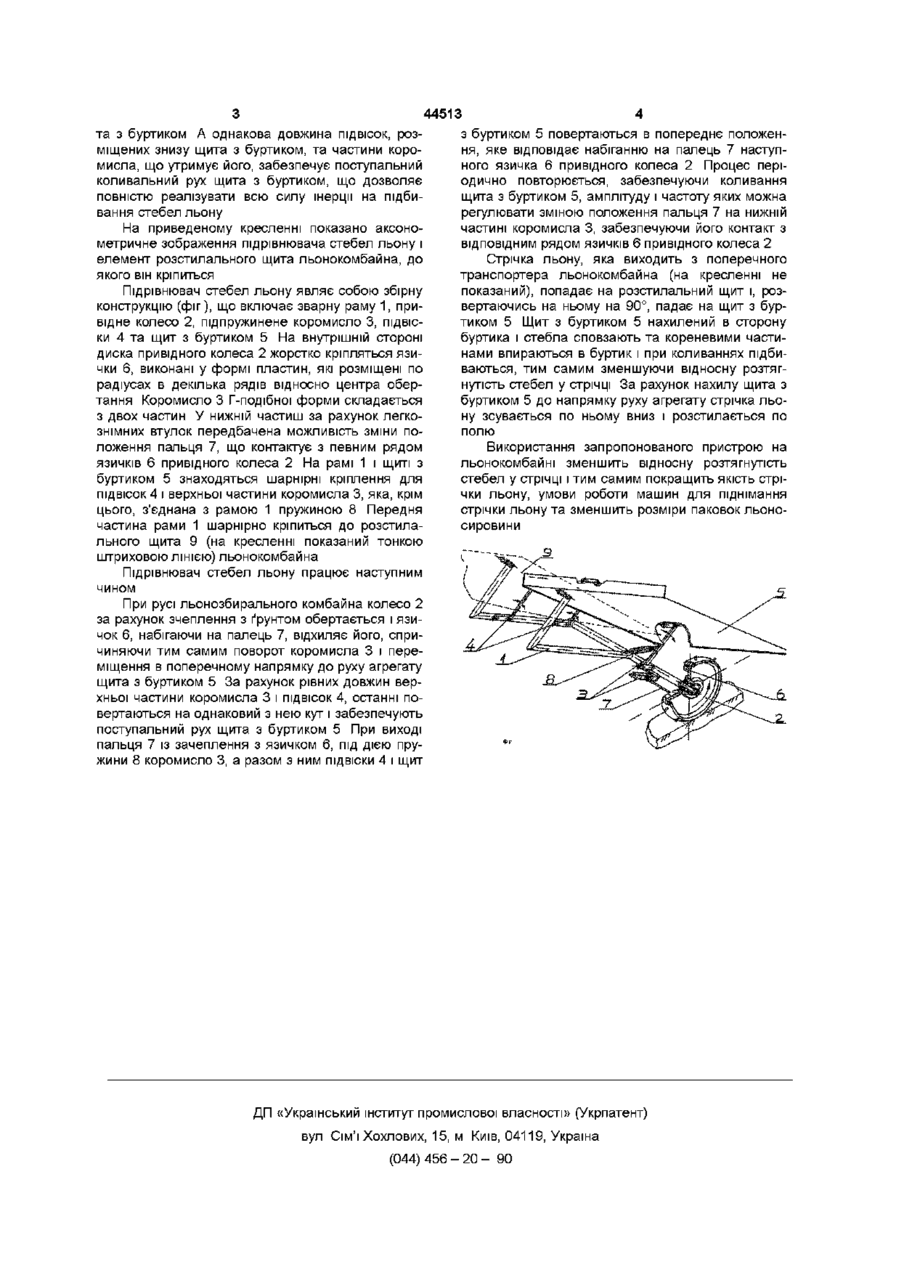

Підрівнювач стебел льону, що містить раму, на якій закріплені привідне колесо із язичками на його диску, підпружинене коромисло та ПІДВІСКИ, що утримують коливальний щит з буртиком, який відрізняється тим, що язички на диску привідного колеса розміщені в декілька рядів, підпружинене коромисло виконане розбірним з можливістю перестановки частини, що взаємодіє з язичками привідного колеса, а довжина ПІДВІСОК, ЯКІ розміщені знизу щита з буртиком, і довжина верхньої частини коромисла однакові Винахід відноситься до області сільськогосподарського машинобудування і може бути використаний в льонозбиральних комбайнах для зменшення відносної розтягнутості стебел льону в стрічці Відомий вирівнювач стебел льону, який містить коренепідбивач, виконаний у вигляді стрічкового транспортера, встановленого на столі в'язального апарату, з ексцентричними відносно вісей шківами і змонтованого вертикально під кутом до напрямку руху стебел з можливістю зміни величини цього кута В прорізах стола знаходяться підпружинені стержні, коливання яких забезпечує багато профільний кулачок (див А С СССР №1440408 A01D45/06) Недоліками конструкції такого вирівнювача є великі енерго-та металомісткість, складність в експлуатації та в забезпеченні узгодження швидкостей руху стебел і нескінченного паса при ЗМІНІ частоти ударів Найбільш близьким за технічною суттю до запропонованого пристрою є підрівнювач стебел льону, що шарнірне кріпиться до розстилального щита льонокомбайна і містить раму, на якій закріплені привідне колесо із язичками на його диску, підпружинене коромисло та дві ПІДВІСКИ, ЩО утримують коливальний щит з буртиком, який нахилений до горизонту і приводиться в рух від коромисла, що взаємодіє із язичками привідного колеса (див Толстушко М М , Юхимчук С Ф , Драган М С До проблеми зменшення відносної розтягнутості стебел льону в стрічці //Сільськогосподарські машини 36 наук, ст, вип 5 - Луцьк Ред - вид До недоліків такого підрівнювача можна віднести неможливість регулювання амплітудночастотних характеристик коливань щита з буртиком, що не дає змоги забезпечити оптимальні умови підрівнювання стебел льону для різних характеристик стрічки Крім цього, в даному пристрої щит з буртиком здійснює плоско паралельний коливальний рух, який не дозволяє використати всю силу інерції на підрівнювання стебел В основу винаходу поставлено задачу шляхом зміни конструкції відомого підрівнювача стебел льону забезпечити можливість зміни амплітудночастотних характеристик та виду коливань щита з буртиком і тим самим підвищити якість підрівнювання стебел льону Поставлена задача вирішується таким чином У відомому підрівнювачі стебел льону, що містить раму, на якій закріплені привідне колесо із язичками на його диску, підпружинене коромисло ВІДДІЛ ЛДТУ, 1999 - С 260 - 262 ) та ПІДВІСКИ, що утримують коливальний щит з бур тиком, згідно запропонованого винаходу язички на диску привідного колеса розміщені в декілька рядів, підпружинене коромисло виконане розбірним з можливістю перестановки частини, що взаємодіє з язичками привідного колеса, крім того, довжина ПІДВІСОК, які розміщені знизу щита з буртиком, і довжина верхньої частини коромисла однакові Нова конструкція підрівнювача стебел льону дозволяє за рахунок можливості зміни положення частини коромисла, що взаємодіє із язичками привідного колеса, які закріплені в декілька рядів, рівновіддалених від центра обертання, змінювати амплітудно-частотні характеристики коливань щи СО Ю та з буртиком А однакова довжина ПІДВІСОК, розміщених знизу щита з буртиком, та частини коромисла, що утримує його, забезпечує поступальний коливальний рух щита з буртиком, що дозволяє повністю реалізувати всю силу інерції на підбивання стебел льону На приведеному кресленні показано аксонометричне зображення підрівнювача стебел льону і елемент розстилального щита льонокомбайна, до якого він кріпиться Підрівнювач стебел льону являє собою збірну конструкцію (фіг), що включає зварну раму 1, привідне колесо 2, підпружинене коромисло 3, ПІДВІСКИ 4 та щит з буртиком 5 На внутрішній стороні диска привідного колеса 2 жорстко кріпляться язички 6, виконані у формі пластин, які розміщені по радіусах в декілька рядів відносно центра обертання Коромисло 3 Г-подібної форми складається з двох частин У нижній частиш за рахунок легкознімних втулок передбачена можливість зміни положення пальця 7, що контактує з певним рядом язичків 6 привідного колеса 2 На рамі 1 і щиті з буртиком 5 знаходяться шарнірні кріплення для ПІДВІСОК 4 і верхньої частини коромисла 3, яка, крім цього, з'єднана з рамою 1 пружиною 8 Передня частина рами 1 шарнірно кріпиться до розстилального щита 9 (на кресленні показаний тонкою штриховою ЛІНІЄЮ) льонокомбайна 44513 з буртиком 5 повертаються в попереднє положення, яке відповідає набіганню на палець 7 наступного язичка 6 привідного колеса 2 Процес періодично повторюється, забезпечуючи коливання щита з буртиком 5, амплітуду і частоту яких можна регулювати зміною положення пальця 7 на нижній частині коромисла 3, забезпечуючи його контакт з ВІДПОВІДНИМ рядом язичків 6 привідного колеса 2 Стрічка льону, яка виходить з поперечного транспортера льонокомбайна (на кресленні не показаний), попадає на розстилальний щит і, розвертаючись на ньому на 90°, падає на щит з буртиком 5 Щит з буртиком 5 нахилений в сторону буртика і стебла сповзають та кореневими частинами впираються в буртик і при коливаннях підбиваються, тим самим зменшуючи відносну розтягнутість стебел у стрічці За рахунок нахилу щита з буртиком 5 до напрямку руху агрегату стрічка льону зсувається по ньому вниз і розстилається по полю Використання запропонованого пристрою на льонокомбайні зменшить відносну розтягнутість стебел у стрічці і тим самим покращить якість стрічки льону, умови роботи машин для піднімання стрічки льону та зменшить розміри паковок льоносировини Підрівнювач стебел льону працює наступним чином При русі льонозбирального комбайна колесо 2 за рахунок зчеплення з ґрунтом обертається і язичок 6, набігаючи на палець 7, відхиляє його, спричиняючи тим самим поворот коромисла 3 і переміщення в поперечному напрямку до руху агрегату щита з буртиком 5 За рахунок рівних довжин верхньої частини коромисла 3 і ПІДВІСОК 4, останні повертаються на однаковий з нею кут і забезпечують поступальний рух щита з буртиком 5 При виході пальця 7 із зачеплення з язичком 6, під дією пружини 8 коромисло 3, а разом з ним ПІДВІСКИ 4 і щит ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
