Апарат для брання льону

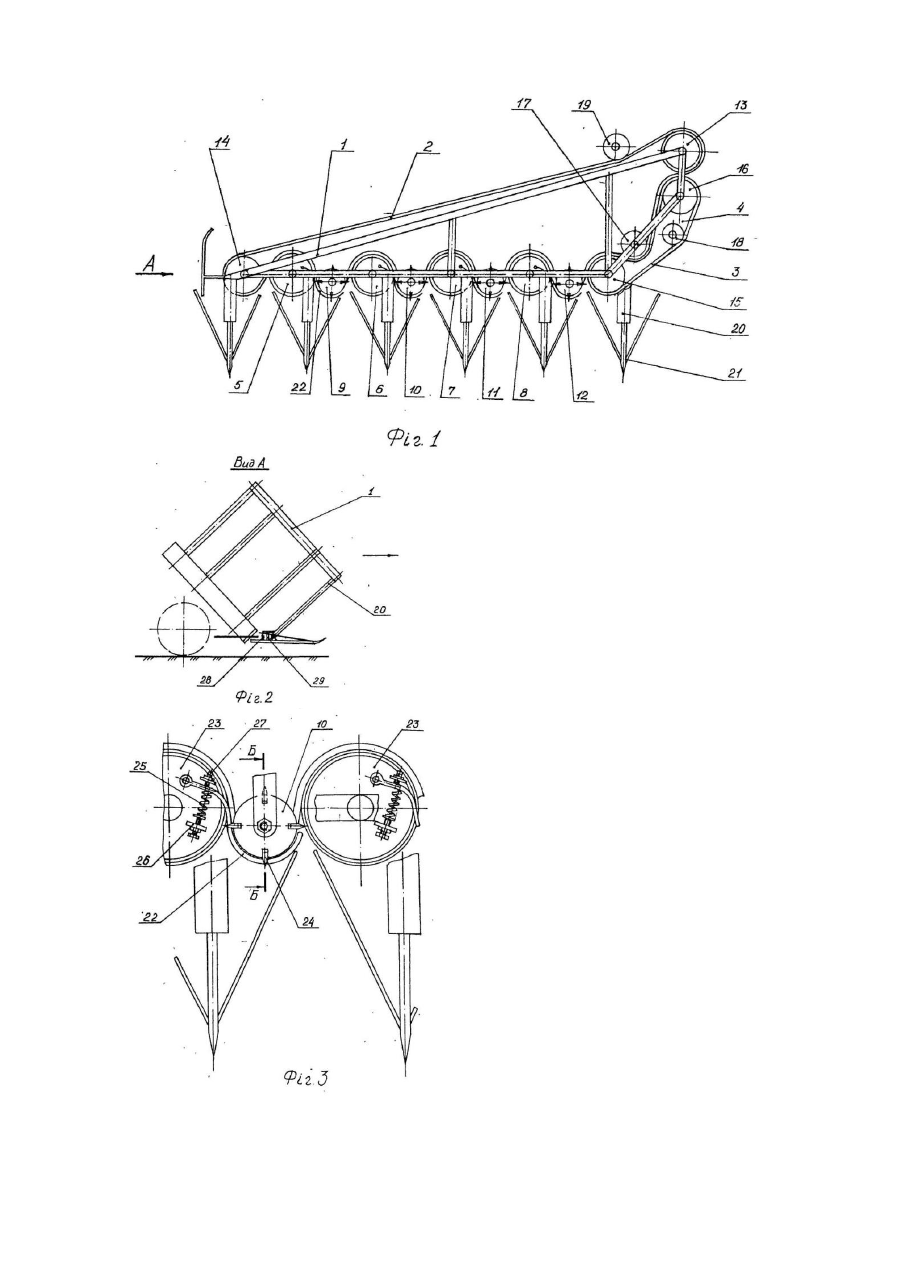

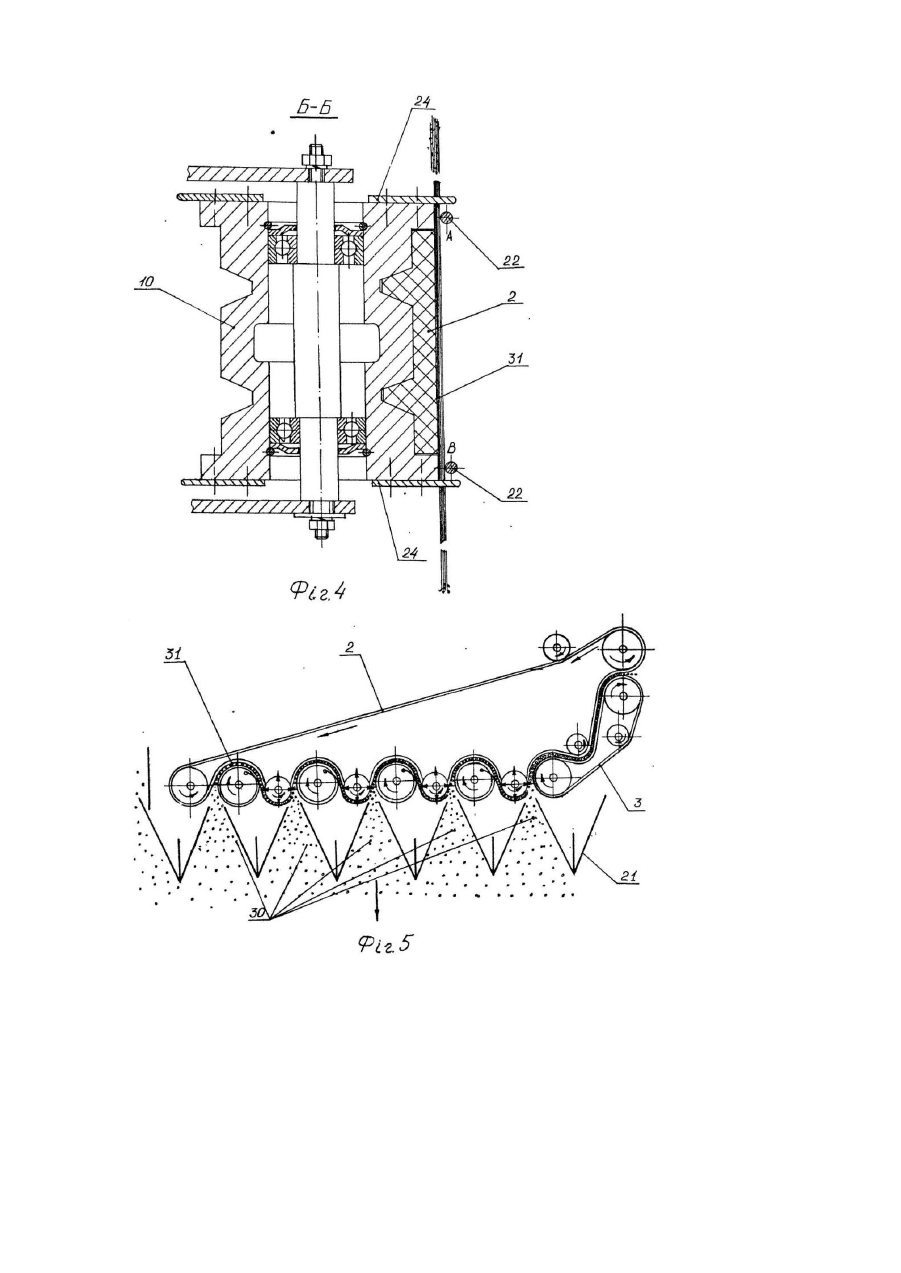

Винахід відноситься до галузі сільськогосподарського машинобудування І може бути використаний як вузол льонозбиральної машини, Відомий апарат для брання льону, який включає раму, бральні шківи, охоплені бральним пасом, додатковий пас з шківами І відхиляючими роликами, натяжні ролики, розміщені на коромислі, яке закріплене шарнірно на рамі, при цьому на одне з плеч коромисла діє пружина, що стискує вітки брального і додаткового пасів в зоні рівчака, яким виводиться шар льону при розстиланні його по полю. Крім цього, апарат обладнаний подільниками [Авт.св. СРСР №1219354, кл. А01D45/06]. Недоліком даного апарата є те, що він не забезпечує якісного вибирання льону. Найбільш близьким за технічною сутністю до запропонованого апарата є льонобральний апарат типу ТЛН-1,5, обладнаний подільниками, бральним пасом, покритими гумою шківами, роликами і пасом для переміщення льону в зону розстилання [Карпенко А.Н., Халанский В.М. Сельскохозяйственные машины. — М., Колос, 1983. — С.360]. Суттєвим недоліком даного льонобрального апарата є те, що в зв'язку з горизонтальним розташуванням брального паса неможливо передавати розміщену майже вертикально стрічку льону на послідуючі робочі органи машини, а при зміні кута нахилу брального паса неможливе вибирання низькорослого і полеглого льону. В основу винаходу поставлено завдання шляхом зміни конструкції льонобрального апарата забезпечити можливість передачі стрічки льону при виході на інші робочі органи машини і брання низькорослого та полеглого льону. Поставлене завдання вирішується таким чином. У відомому апараті для брання льону, який включає розміщені на рамі подільники, бральний пас, а також розміщені в одній площині) встановлені з можливістю контактування з ним пас подаючого пристрою, притискні ролики та бральні шківи, робоча поверхня яких вкрита еластичним матеріалом, згідно з запропонованим винаходом притискні ролики виконані з буртиками і забезпечені по торцях зубцями, а навпроти буртиків встановлені притискні пристрої, які виконані у вигляді регульованих підпружинених прутків, при цьому рама апарата для брання льону додатково обладнана виносними кронштейнами, до яких приєднані підпружинені подільники. На фіг.1 зображено загальний вигляд апарата для брання льону; на фіг,2 - вид А на фіг.1; на фіг.3 - вигляд бральних секцій; на фіг.4 - розріз Б-Б на фіг.3; на фиг.5 - схема роботи апарата для брання льону. Апарат для брання льону включає раму 1, бральний пас 2, пас 3 подавального пристрою 4, шківи 5, 6, 7 і 8 бральних рівчаків, притискні ролики 9, 10, 11 і 12 з буртиками і зубцями, по торцях ведучий 13 і направляючий 14 шківи брального механізму, шківи 15, 16 та ролик 17 подаючого пристрою 4, натяжні ролики 18 і 19 брального і подаючого пасів. До виносних кронштейнів 20 рами 1 закріплені подільники 21. Рама 11 відповідно бральний пас 2 та пас 3 подаючого пристрою 4 розміщені під кутом 40-50° до горизонту, що, ви ходячи з експериментальних досліджень, забезпечує найкращі умови для брання і передачі на інші робочі органи стебел льону. Шківи 5, 6, 7 і 8 по висоті рівні ширині брального паса і покриті еластичним матеріалом, наприклад гумою. Притискні ролики 9, 10, 11, 12 вищі від них і мають буртики, що забезпечує стійку роботу притискних прутків 22, Притискні прутки 22 розміщені на нерухомих дисках 23. Для переміщення стебел льону по поверхні притискних прутків ролики 9, 10, 11 і 12 обладнані по краях зубцями 24. Ступінь притискання прутків 22 і відповідно стебел льону до буртиків притискних роликів 9, 10, 11, 12 регулюють за допомогою пружин 25, гвинтами 26 і упорами 27. Це забезпечує збільшення зони надійного защемлення стебел між притискними роликами 9, 10, 11, 12 і притискними прутками 22 і відповідно брання полеглого льону. Подільники обладнані пружинами 28 і упорами 29. Вони розділяють стеблестій льону на рівномірні смужки 30, які, попадаючи в зону бральних секцій, утворюють стрічку 31. Апарат для брання льону в льонозбиральному комбайні працює таким чином. При русі агрегату з бральним апаратом по полі подільники 21 розділяють стеблестій на окремі смужки 30 і направляють їх до бральних секцій. З метою запобігання поломок при нерівномірному рельєфі поля і при попаданні твердих предметів подільники 21 прикріплені до кронштейнів 20 шарнірно і обладнані пружинним механізмом. Положення подільників відносно горизонту регулюють упорами 29. Розділену смужку 30 стебел льону першої від поля бральної секції бральний пас 2, контактуючи зі шківом 5, защемлює і, рухаючись, витягує з гр унту, утворюючи стрічку 31, подає в зону дії притискних прутків 22, звідки зубці 24 ролика 9 транспортують її до др угої бральної секції. В зоні захвату др угої бральної секції бральний пас 2, контактуючи зі шківом 6, защемлює 1 витягує з грунту накладені на стрічку 31 льону з першої секції стебла смужки 30 спрямованої другим і третім подільниками 21, подаючи їх в зону дії ролика 10 з зубцями 24 і притискних прутків 22. В подальшому процес повторюється третьою і четвертою бральними секціями. При виході із четвертої секції стрічка 31 із стебел льону всіх чотирьох смужок 30 накладена на п'яту смужку 30 льону, спрямовану п'ятим і шостим подільниками 21, потрапляє в зону контакта брального паса 2 і паса 3 подаючого пристрою 4. Рухаючись, бральний пас 2 з пасом 3 защемлюють, витягують невибрані стебла І транспортують стрічку льону на інші робочі органи. У випадку, коли сумарна довжина пройденого шляху стебел в зону однієї бральної секції недостатня для повного витягування з грун ту стебел полеглого льону, то довибирання здійснює наступна секція апарата для брання льону.
