Маятниковий клеймувальник прокату

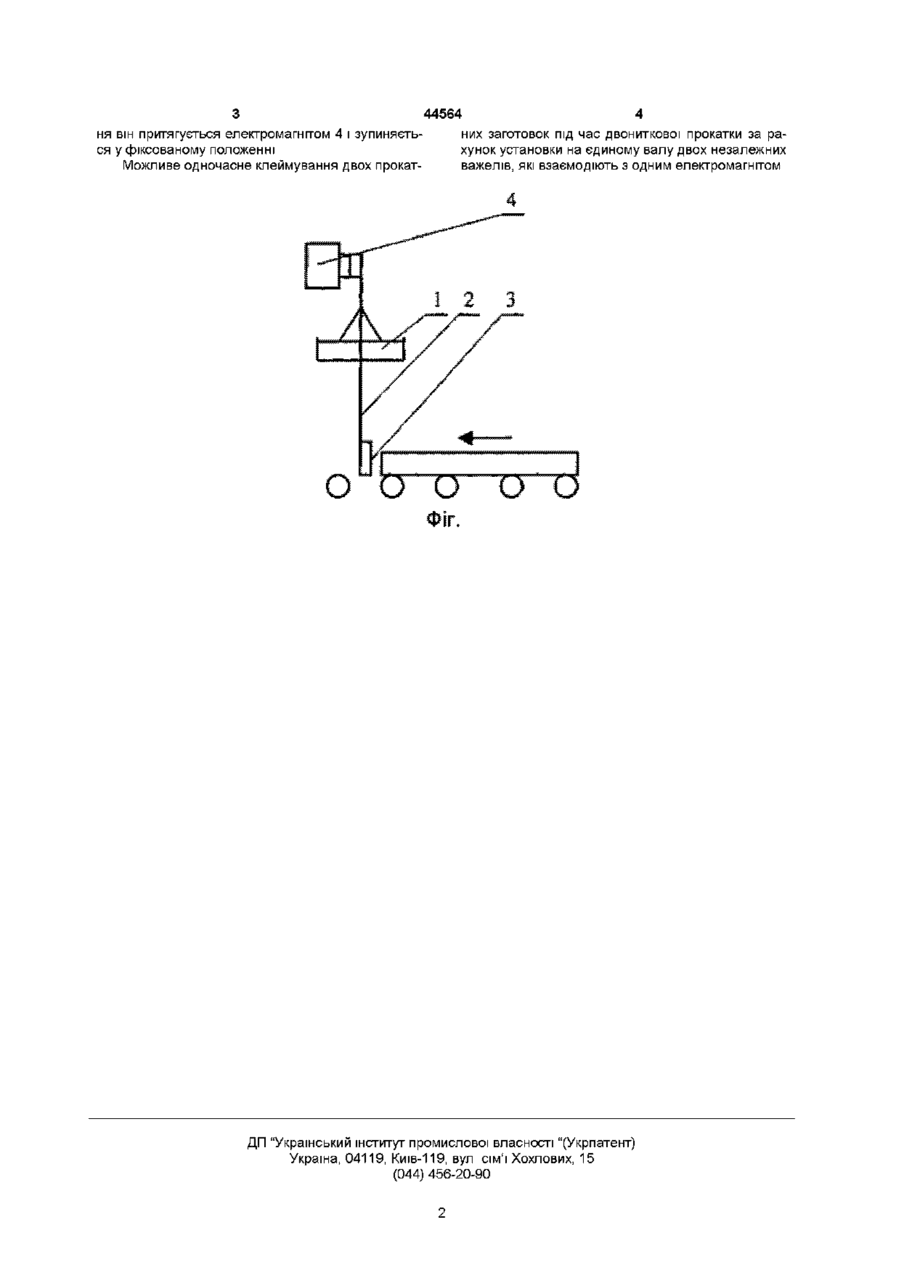

Маятниковий клеймувальник прокату, що складається з рами, шарнірно встановленого на ній важеля з клеймотримачем на КІНЦІ та підсилювача удару, який відрізняється тим, що підсилювач удару виконано у вигляді електромагнгга, взаємодіючого з вільним кінцем важеля Винахід відноситься до пристроїв для маркування прокату методом клеймування у технологічній лінії прокатного стану і може бути використаний у металургійній промисловості Відомий пристрій для клеймування у торець рухомого прокату, який має вільно висячий на валу важіль-маятник, розміщені на важелі-маятнику касети з клеймами, механізм фіксування важелямаятника, виконаний у вигляді плоскої пружини, яка взаємодіє з маятником (Ас СРСР №1060269, кл В21С51/00, 1982) До недоліку цього пристрою слід віднести ускладнення конструкції за рахунок оснащення механізму фіксування важеля-маятника допоміжними елементами регулювання сили стопоріння важелямаятника під час зміни сили тертя пружини з маятником Найбільш близьким по рішенню технічній суті є маятниковий клеймувальник, який має у складі раму та шарнірно встановлений на ній важіль маят вальник прокату, що складається з рами, шарнірно встановленого на ній важеля маятника з клеймотримачем на КІНЦІ, має підсилювач удару, який виконаний у вигляді електромагніту, що взаємодіє з вільним кінцем важеля Застосування у якості підсилювача удару електромагніта, взаємодіючого з вільним кінцем важеля, забезпечує створення допоміжної сили удару клейма по заготовці за рахунок подолання заготовкою сили магнггного протягування та потрібну точність зупинки важеля у початковому положенні, що забезпечується заданою площиною взаємодії важеля з електромагнггом На фіг показана загальна схема маятникового клеймувальника прокату Маятниковий клеймувальник прокату складається з рами 1, важеля 2, клеймотримача 3, електромагнгга 4 Клеймувальник встановлюється на рамі 1 над рольгангом прокатного стану так, що у початковому положенні важеля 2 клеймотримач 3 знаходиться на відстані 50 - 80мм нижче верхньої поверхні прокатної заготовки, а вільний кінець важеля притягнутий електромагнггом 4 та фіксує положення важеля 2 і клеймотримача 3 у заданій площині зустрічі з заготовкою Клеймувальник працює таким чином Заготовка, яка рухається вздовж рольгангу, б'є по клеймотримачу 3 Сила удару клейма по заготовці підвищена внаслідок дії електромагнгга 4,чим забезпечується якість нанесення клейма на заготовку Після удару і відриву від електромагнгга важіль 2 відхиляється та пропускає заготовку Під час повернення за рахунок своєї ваги у початкове положен ника з клеймотримачем на КІНЦІ, ЯКИЙ ДЛЯ розши рення його технологічних можливостей має підсилювач удару, складений з набору пружних елементів (А с СРСР №1342556, кл В21С51/00, 1987) Недоліком такого клеймувальника є складність конструкції набору пружних елементів, що потребує додаткового охолодження водою для підтримування необхідної пружності Ціллю винаходу є забезпечення необхідної сили удару клейма по заготовці для отримання якісного клеймування, вимог до точності зупинки важеля з клеймом у заданій площині зустрічі з прокатом та підвищення надійності клеймувальника Для досягнення цієї ЦІЛІ маятниковий клейму (О ю 44564 ня він притягується електромагнітом 4 і зупиняється у фіксованому положенні Можливе одночасне клеймування двох прокат них заготовок під час двониткової прокатки за рахунок установки на єдиному валу двох незалежних важелів, які взаємодіють з одним електромагнітом ДП "Український інститут промислової власності "(Укрпатент) Україна, 04119, Киів-119, вул сім'ї Хохлових, 15 (044) 456-20-90
