Спосіб ремонту будівельних споруд

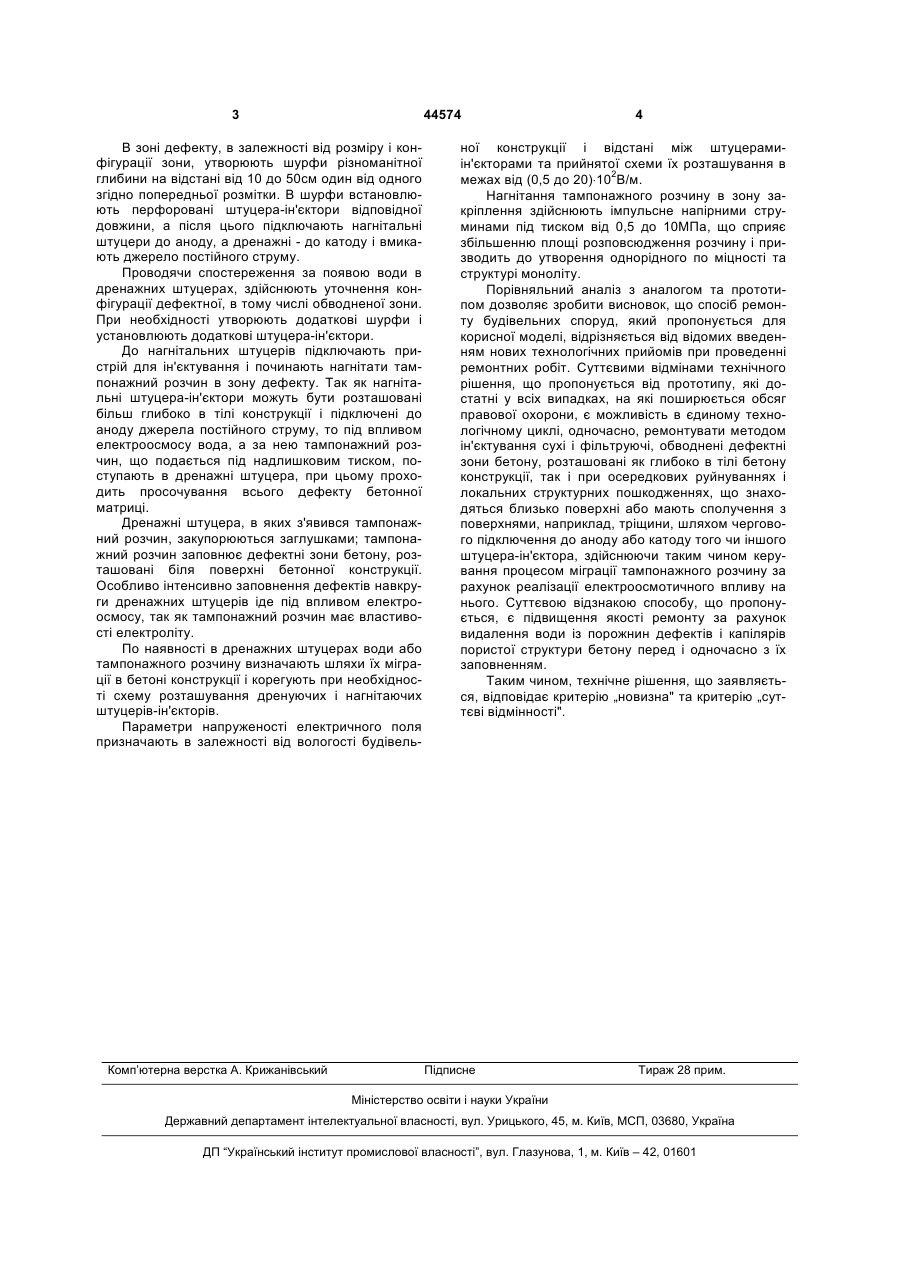

1. Спосіб ремонту будівельних споруд, переважно обводнених, що включає вибурювання свердловин, установку в них перфорованих штуцерівін'єкторів із подальшим нагнітанням тампонажного розчину, який відрізняється тим, що перед нагнітанням тампонажного розчину нагнітальні штуце 3 44574 В зоні дефекту, в залежності від розміру і конфігурації зони, утворюють шурфи різноманітної глибини на відстані від 10 до 50см один від одного згідно попередньої розмітки. В шурфи встановлюють перфоровані штуцера-ін'єктори відповідної довжини, а після цього підключають нагнітальні штуцери до аноду, а дренажні - до катоду і вмикають джерело постійного струму. Проводячи спостереження за появою води в дренажних штуцерах, здійснюють уточнення конфігурації дефектної, в тому числі обводненої зони. При необхідності утворюють додаткові шурфи і установлюють додаткові штуцера-ін'єктори. До нагнітальних штуцерів підключають пристрій для ін'єктування і починають нагнітати тампонажний розчин в зону дефекту. Так як нагнітальні штуцера-ін'єктори можуть бути розташовані більш глибоко в тілі конструкції і підключені до аноду джерела постійного струму, то під впливом електроосмосу вода, а за нею тампонажний розчин, що подається під надлишковим тиском, поступають в дренажні штуцера, при цьому проходить просочування всього дефекту бетонної матриці. Дренажні штуцера, в яких з'явився тампонажний розчин, закупорюються заглушками; тампонажний розчин заповнює дефектні зони бетону, розташовані біля поверхні бетонної конструкції. Особливо інтенсивно заповнення дефектів навкруги дренажних штуцерів іде під впливом електроосмосу, так як тампонажний розчин має властивості електроліту. По наявності в дренажних штуцерах води або тампонажного розчину визначають шляхи їх міграції в бетоні конструкції і корегують при необхідності схему розташування дренуючих і нагнітаючих штуцерів-ін'єкторів. Параметри напруженості електричного поля призначають в залежності від вологості будівель Комп’ютерна верстка А. Крижанівський 4 ної конструкції і відстані між штуцерамиін'єкторами та прийнятої схеми їх розташування в 2 межах від (0,5 до 20)⋅10 В/м. Нагнітання тампонажного розчину в зону закріплення здійснюють імпульсне напірними струминами під тиском від 0,5 до 10МПа, що сприяє збільшенню площі розповсюдження розчину і призводить до утворення однорідного по міцності та структурі моноліту. Порівняльний аналіз з аналогом та прототипом дозволяє зробити висновок, що спосіб ремонту будівельних споруд, який пропонується для корисної моделі, відрізняється від відомих введенням нових технологічних прийомів при проведенні ремонтних робіт. Суттєвими відмінами технічного рішення, що пропонується від прототипу, які достатні у всіх випадках, на які поширюється обсяг правової охорони, є можливість в єдиному технологічному циклі, одночасно, ремонтувати методом ін'єктування сухі і фільтруючі, обводнені дефектні зони бетону, розташовані як глибоко в тілі бетону конструкції, так і при осередкових руйнуваннях і локальних структурних пошкодженнях, що знаходяться близько поверхні або мають сполучення з поверхнями, наприклад, тріщини, шляхом чергового підключення до аноду або катоду того чи іншого штуцера-ін'єктора, здійснюючи таким чином керування процесом міграції тампонажного розчину за рахунок реалізації електроосмотичного впливу на нього. Суттєвою відзнакою способу, що пропонується, є підвищення якості ремонту за рахунок видалення води із порожнин дефектів і капілярів пористої структури бетону перед і одночасно з їх заповненням. Таким чином, технічне рішення, що заявляється, відповідає критерію „новизна" та критерію „суттєві відмінності". Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
