Пристрій для звуження щелепи

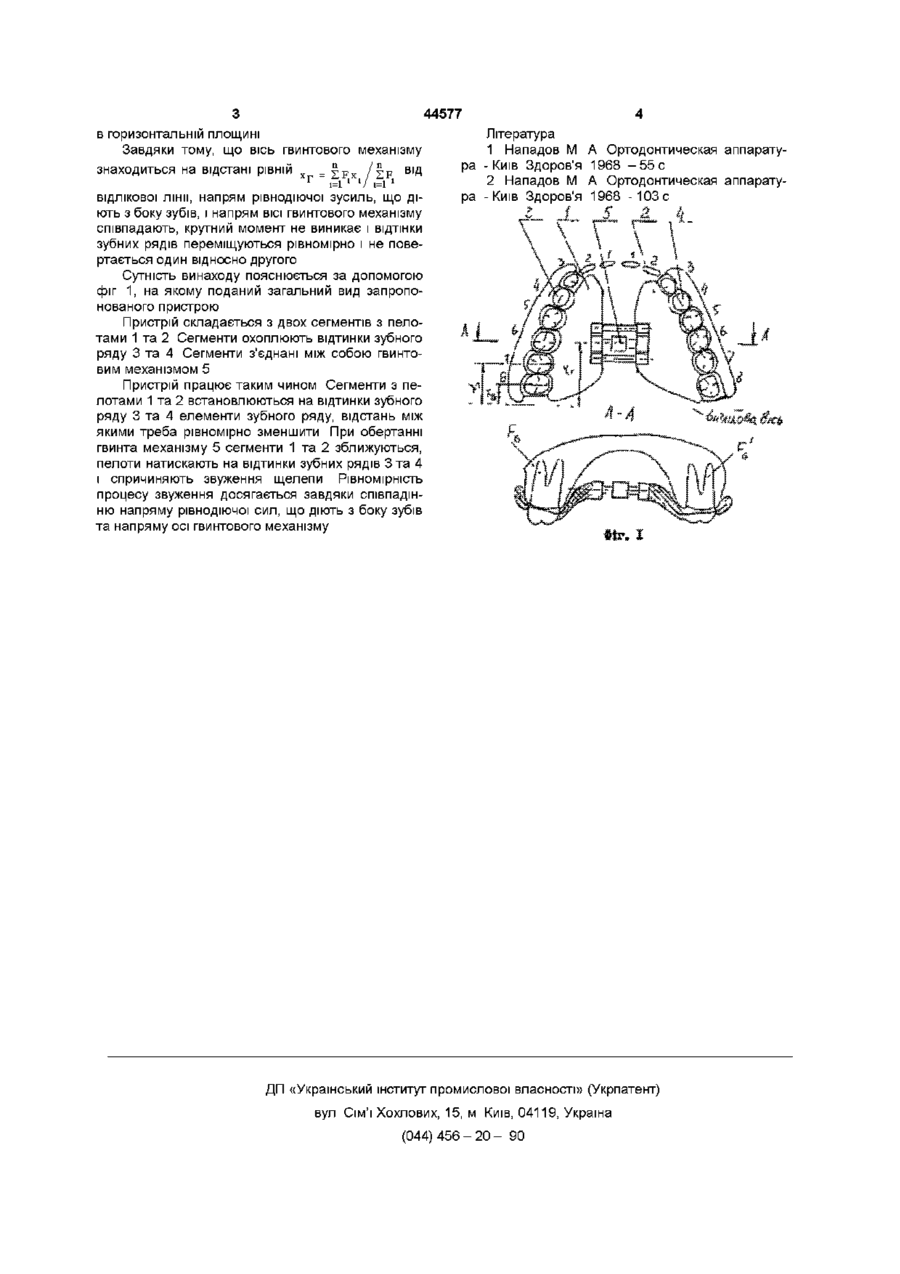

Пристрій для звуження щелепи, що містить два сегменти з пелотами, які з'єднані за допомогою гвинтового механізму, який відрізняється тим, що вісь гвинтового механізму розташовують Винахід відноситься до медицини, зокрема до ортодонтм, а точніше до пристроїв, що встановлюються у порожнині рота і призначені для звуження щелепи хворого Відомий пристрій [1] для звуження щелепи хворого, що містить базис та кламери, які закріплені в базисі Звуження щелепи відбувається під дією кламерів, що тиснуть на зуби хворого Недоліком аналогу є нерівномірність переміщення зубів в горизонтальній площині, яка виникає за рахунок того, що напрям зусилля, яке прикладається до зубів з боку апарату, не узгоджений з КІЛЬКІСТЮ і розмірами переміщуваних зубів, недоліком є також те, що тиск на зуби спричиняють дротяні кламери, які травмують слизову оболонку ротової порожнини Найбільш близьким за технічною сутністю до пристрою, що заявляється, є обраний в якості прототипу пристрій [2] для звуження щелепи хворого, що містить два сегменти з пелотами сполучені між собою дужкою та гвинтовим механізмом Недоліком прототипу є нерівномірність переміщення зубів в горизонтальній площині, яка виникає за рахунок того, що напрям зусилля, яке прикладається до зубів з боку апарату, не узгоджений з КІЛЬКІСТЮ і розмірами переміщуваних зубів Неспівпадшня напряму рівнодіючої, що діє з боку зубів, з віссю гвинтового механізму призводить до того, що один відтинок зубного ряду не тільки переміщується поступально, але й повертається від на відстані, рівній '=і '=і до ВІДЛІКОВОІ лінії, де F, - площа проекції кореня і-го зуба на вертикальну площину, X, - відстань і-го зуба до ВІДЛІКОВОІ ЛІНІЇ, п - КІЛЬКІСТЬ переміщуваних зубів, а як ВІДЛІКОВІ взята довільна пряма, що паралельна осі гвинтового механізму і знаходиться з нею в горизонтальній площині носно другого Якщо вісь гвинтового механізму віддалена в бік передніх зубів від лінії дії рівнодіючої, то передні зуби переміщуваного відтинку щелепи будуть зближуватись більше, а задні - менше Якщо вісь гвинтового механізму віддалена в бік задніх зубів, то передні зуби будуть переміщуватись на меншу віддаль, а задні - на більшу Винахід, що заявляється, вирішує задачу рівномірного звуження ВІДТИНКІВ зубного ряду щелепи Технічний результат, що досягається, полягає, в співпадінні напряму рівнодіючої, що діє з боку зубів, з віссю гвинтового механізму запропонованого пристрою Зазначена задача вирішується завдяки тому, що в пристрої для звуження щелепи, що містить два сегменти з пелотами, які з'єднані за допомогою гвинтового механізму, вісь гвинтового механізму апарату для звуження щелеп розташовується паралельно напряму переміщення зубів на відстані рівній п / п Хг= ДРл/і¥' 1-1 / 1-1 д о ВІДЛІКОВОІ ЛІНИ, де F, - площа проекції кореня і-го зуба на вертикальну площину, X,- відстань і-го зуба до ВІДЛІКОВОІ ЛІНІЇ, п - КІЛЬКІСТЬ переміщуваних зубів, а в якості ВІДЛІКОВОІ лінії взята довільна пряма, що паралельна осі гвинтового механізму і знаходиться з нею 1 ю 44577 в горизонтальній площині Завдяки тому, що вісь гвинтового механізму знаходиться на відстані рівній ВІД ВІДЛІКОВОІ лінії, напрям рівнодіючої зусиль, що діють з боку зубів, і напрям ВІСІ ГВИНТОВОГО механізму співпадають, крутний момент не виникає і ВІДТІНКИ зубних рядів переміщуються рівномірно і не повертається один відносно другого Сутність винаходу пояснюється за допомогою фіг 1, на якому поданий загальний вид запропонованого пристрою Пристрій складається з двох сегментів з пелотами 1 та 2 Сегменти охоплюють відтинки зубного ряду 3 та 4 Сегменти з'єднані між собою гвинтовим механізмом 5 Пристрій працює таким чином Сегменти з пелотами 1 та 2 встановлюються на відтинки зубного ряду 3 та 4 елементи зубного ряду, відстань між якими треба рівномірно зменшити При обертанні гвинта механізму 5 сегменти 1 та 2 зближуються, пелоти натискають на відтинки зубних рядів 3 та 4 і спричиняють звуження щелепи Рівномірність процесу звуження досягається завдяки співпадшню напряму рівнодіючої сил, що діють з боку зубів та напряму осі гвинтового механізму Література 1 Нападов М ра -Київ Здоров'я 2 Нападов М ра -Київ Здоров'я А Ортодонтическая аппарату1968 - 5 5 с А Ортодонтическая аппарату1968 -103с ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
