Грунтовий сепаратор

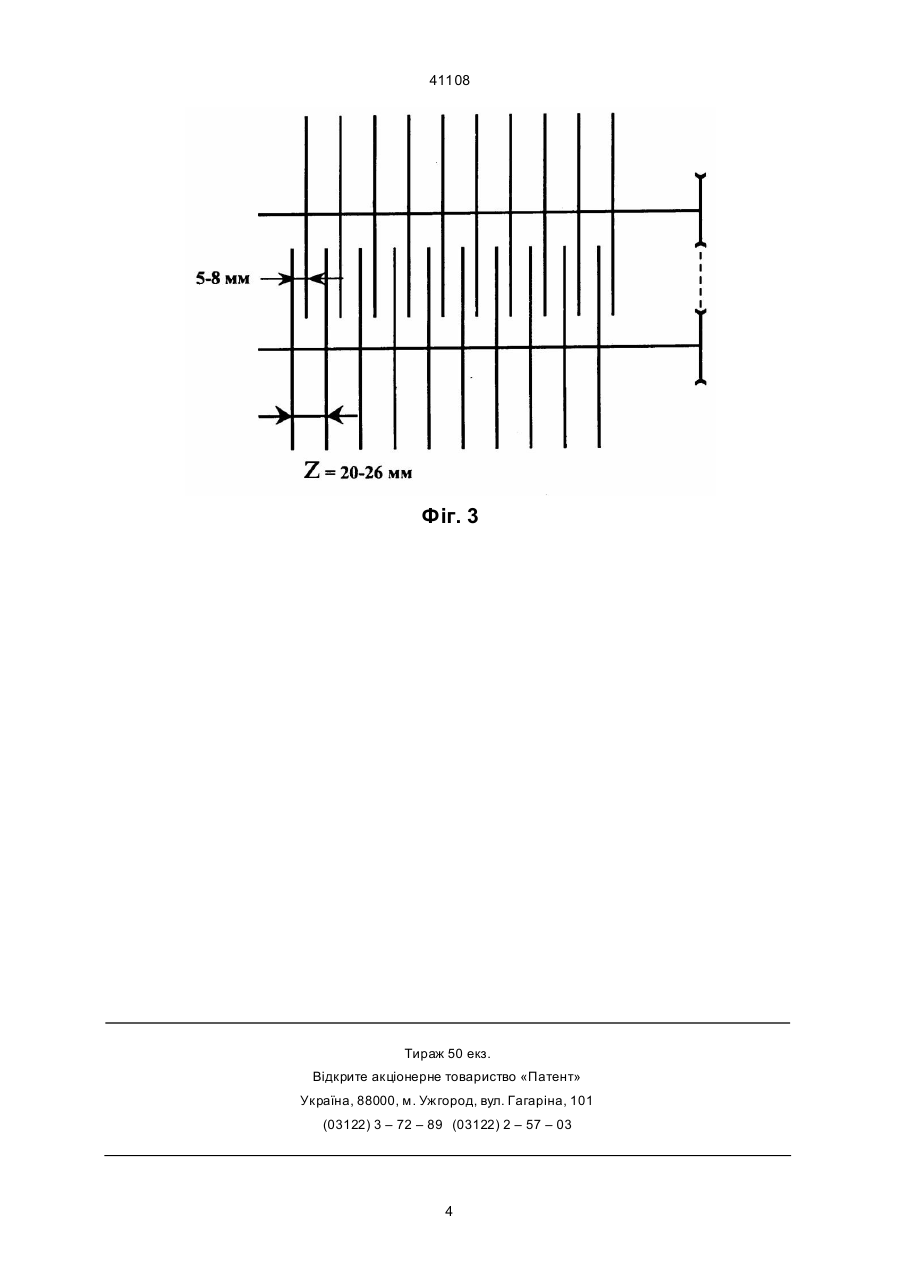

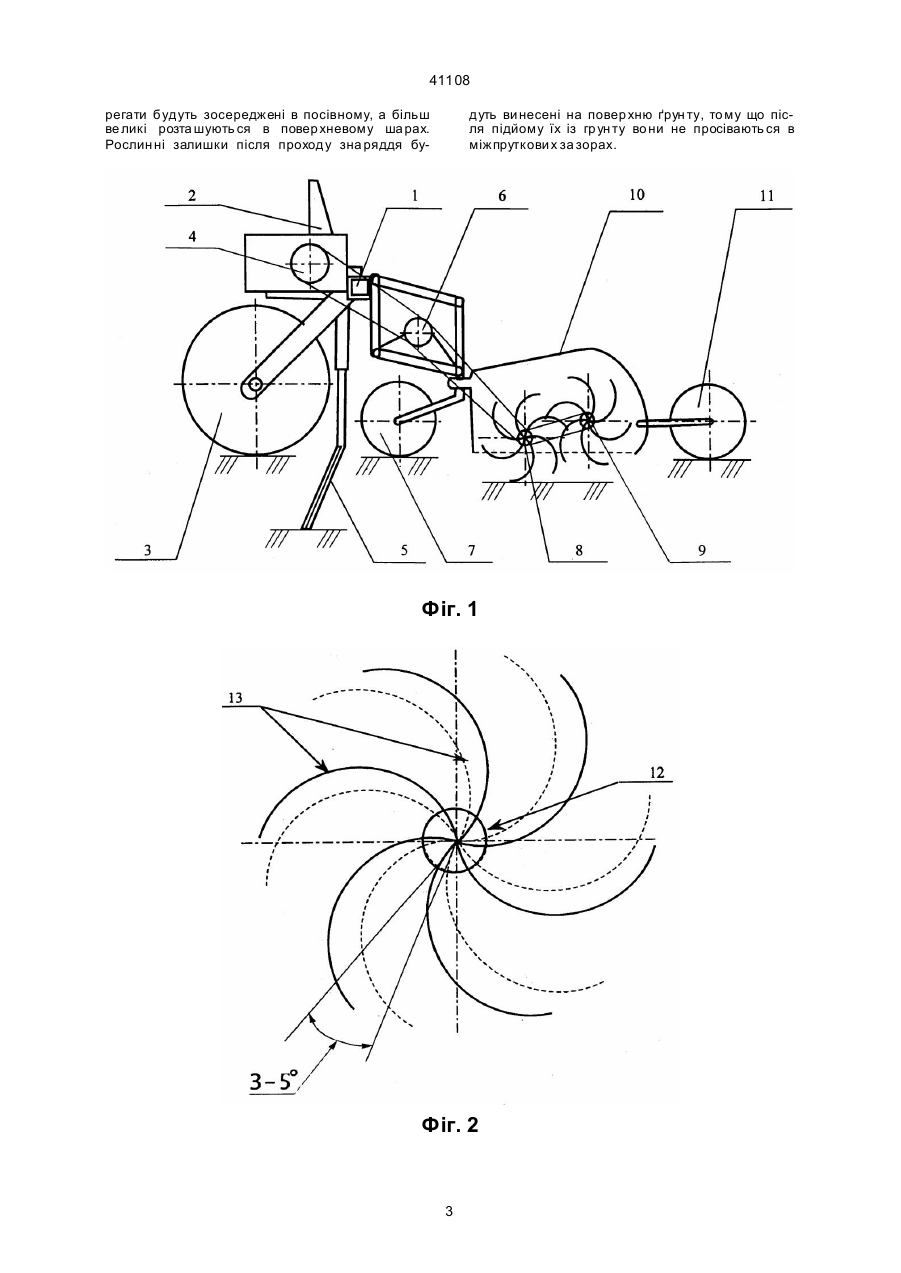

1. Грунтовий сепаратор, що складається з рами, приводу, дво х пруткових барабанів, встановлених з можливістю переміщення прутків одно го барабана в міжпруткових зазорах іншого барабана, кожуха, який відрізняється тим, що прутки барабанів встановлені з міжпрутковим зазором 5 8 мм. 2. Грунтовий сепаратор по п.1, який відрізняється тим, що розміщення прутків на валу першого і другого барабанів виконано так, що кожен другий пруток зміщений стосовно першого на 3 - 5° по напрямку обертання барабанів. 3. Грунтовий сепаратор по п.1, який відрізняється тим, що співвідношення обертів обертання першого і друго го барабанів дорівнює 1:1,4. В.Ш. На малюнку представлений оптимальний склад орного горизонту під зернові сільськогосподарські культури. Максимально можливий врожай можна буде одержати при змісті в поверхневому шарі (0-4см) ґрунту фунтови х агрегатів розміром 10-20 мм, приблизно 60%, у посівному ша рі (48см) - фунтови х агрегатів 0,25-5 мм, приблизно 80%, а щільність фун ту в цих ша рах 1,22-1,24 г/см 3 [1,2]. (13) 41108 (11) UA 5°, а співвідношення обертів обертання першого і другого барабанів дорівнює 1:1,4, що дозволяє сформувати насінний і поверхневий ша ри фун ту за допомогою сепарації та виносу на поверхню рослинних залишків, і за рахунок чого підвищити якість обробки фун ту. Поставле на задача досяга єть ся тим, що фун то вий се паратор , який складаєть ся з рами, приводу, дво х пр уткови х ба рабанів, встановлених з можливістю пе реміщен ня прутків одного барабану в міжпруткови х за зорах ін шого барабану, кожух, ві дповідно до винахо ду прутки барабанів уста новлені з міжпрутковим зазором 5-8 мм. Також поставлена задача досягається тим, що розміщення прутків на валу першого і другого барабанів ви конано так, що кожен парний пруток зміщений стосовно першо го на 3-5° по напрямку обертання барабанів. Поставлена задача досягається також тим, що співвідношення обертів обертання першого і другого барабанів дорівнює 1:1,4. (19) Винахід відноситься до області сільськогосподарського машинобудування, зокрема до ґрунтообробних знарядь і може бути використаний для міжрядної передпосівної обробки фунту. Уже відома ґрунтообробна машина (а.с. СРСР N 1077588, МПК А 01 В 49/06, 1985 p.), яка складається з рами, дискових робочих органів, лемеша з прикріпленим до нього решетом на який установлений барабан із приводом. До недолі ків цієї ма шини вар то ві днести низьку е фек тивність се парації на ґр ун та х з підви щеною во логістю і неможливістю формуван ня різних по структур ному ск ладі ша рів посівного ша ру. Як прото тип обрано ґр унтообробне знаряддя, яке складається з рами, приводу, дво х пруткови х ба рабанів, встановлених з можливістю пе реміщен ня прутків одного барабану в міжпруткови х за зорах др угого ба рабану, ко жух, (викладена заявка № 93090923, МПК 6 А01ВЗЗ/02, А01В49 /06, надрукована в б. "П ромислова власність" № 8 , 1994 p.). Недоліком цієї машини є занадто низький рівень сепарації на барабанах, забивання міжпруткового простору ле меша, що сепарує, на вологих ґрунтах, і розсипання ґрунту на пересушених фунтах. В основу ви находу поставлена задача удосконалення роботи ґрунто вого сепаратору в якому прутки барабанів установлені з визначеним зазором між ними, розміщення кожного другого прутка виконано зі зміщенням стосовно першого на 3 А ____________________ 41108 Для рішення такої технічної задачі пропонується фунтовий сепаратор, застосування якого дозволить здійснити пошарову се парацію посівного шару і підвищує якість сепарації, при цьому здатне виносити на поверхню залишки бур'янистої рослинності. Технологічна сутність і принцип запропонованого пристрою пояснюється кресленнями, на яких: Фіг. 1 - схе ма грунтового сепаратора; Фіг. 2 - схема розміщення прутків на барабанах; Фіг. 3 - схема розміщення дисків обох барабанів між собою. Запропонований ґрунтовий сепаратор складається з рами (1), що навішується через навісний пристрій (2) до агрегату і спирається на опорне колесо (3). На рамі знаходиться привід (4). До рами кріпиться щілиноріз (5) і механізм паралелограмного навішення з проміжною зірочкою (6) і колесом, що копіює, (7). До нього причеплений сепаратор барабанного типу, що складається з першого (8) і другого (9) пруткових барабанів та кожуха (10), за яким прямує коток, що коткує (11). Другий барабан (9) установлений з можливістю переміщення щодо осі першого барабана (8) по секто рі. Кожний з барабанів являє собою вал, на якому набрані диски (12) з жорстко закріпленими на них прутками (13), і стягнуті гайкою. При цьому відстань між прутковими дисками в ряді повинна забезпечити міжпрутковувідстань 5-8 мм, за допомогою установки дистанційних шайб. Така міжпруткова відстань забезпечує фракційний склад посівного шару ґрунту з розміром часток 0,25-5 мм. А з фіг.1 видно, що саме такого розміру повинні бути частки фунту для оптимального складу орного обрію. Привід (4) складається з редуктора і ланцюгової передачі і дозволяє змінювати частоту обертання першого барабану (8) і незалежно другого барабану (9). Обидва барабани обертаються по хо ду руху знаряддя, при цьому передатне відношення приводу (4) повинне забезпечува ти синхронізацію поступальної швидкості знаряддя з частотою обертання першого барабану (8) і забезпечувати заповнення барабану ґр ун том. Описане вище знаряддя працює в та кий спосіб. Перемістивши знаряддя з транспортного положення в робоче, починають поступальний рух трактора (знаряддя може безпосередньо навішуватися на трактор чи агрегатувати ся з інши ми знаряддями). У процесі роботи перший барабан (8), обертаючи, робить підйом ґрунту, при цьому ґрунтові агрегати рівномірно розподіляються і перемішуються. Геометрія прутка (13) забезпечує плавний підйом структур них агрегатів фун ту у вер хню точку першого барабану (8), що забезпечує мінімальний нормальний тиск з боку ґрунту по прутку (13). Прутки (13) другого барабану (9) піднімають частину ґр ун ту, що залишилася, нагору, де знову під силою ваги гр унт обсипається і потрапляючи на попередній ряд прутків (13) другого барабану (9) частково просипається на насінний шар. Пруткові диски (12) барабанів набрані так, що кожен другий пруток зміщений стосовно першого на 3-5° по ходу обертання барабанів, що збільшує інтенсивність сепарації ґрунту з додатковим подрібнюванням ґрунтових агрегатів. При подальшому повороті другого барабану (9) ґрун тові агрегати, що залишилися на поверхні прутків (13), сходять на поверхню обробленого шару ґрун ту. Встановлений у задній части ні рами коток, що коткує, (11) з чистиком ущільнює приготовлений поверхневий шар. Збільшення обертів другого барабану (9) що до першого барабану (8) більш ніж зазначено співвідношенням 1:1,4, веде до руйнування агрономічно цінних фракцій розміром 2-5 мм, перетворюючи їх у пил, що не вирішує задачу, представлену на фіг. 1. Крім того, значне збільшення обертів другого барабану (9) веде до «венти ляторного ефекту» і значному висушуванню і розпиленню фун ту. Зниження ж обертів др угого барабану (9) що до першо го барабану (8) у порівнянні з зазначеним співвідношенням веде до значного зниження показника сепарації. Усі вищевикладені рішення підтверджені експериментальними дослідженнями. Та ким чином, запропоноване знаряддя дозво лить здійснити якісн у підго товку посівного ша ру до по сіву з ди ферен ціацією ґр ун то ви х агрегаті в по ша рах. При цьому дрібні ґрун то ві аг 2 41108 регати будуть зосереджені в посівному, а більш ве ликі розта шують ся в повер хневому ша рах. Рослин ні залишки після проходу зна ряддя бу дуть ви несені на повер хню ґрун ту, то му що після підйому їх із гр ун ту во ни не просівають ся в міжпруткови х за зорах. Фіг. 1 Фіг. 2 3 41108 Фіг. 3 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 4
