Модифікований автомобільний кран

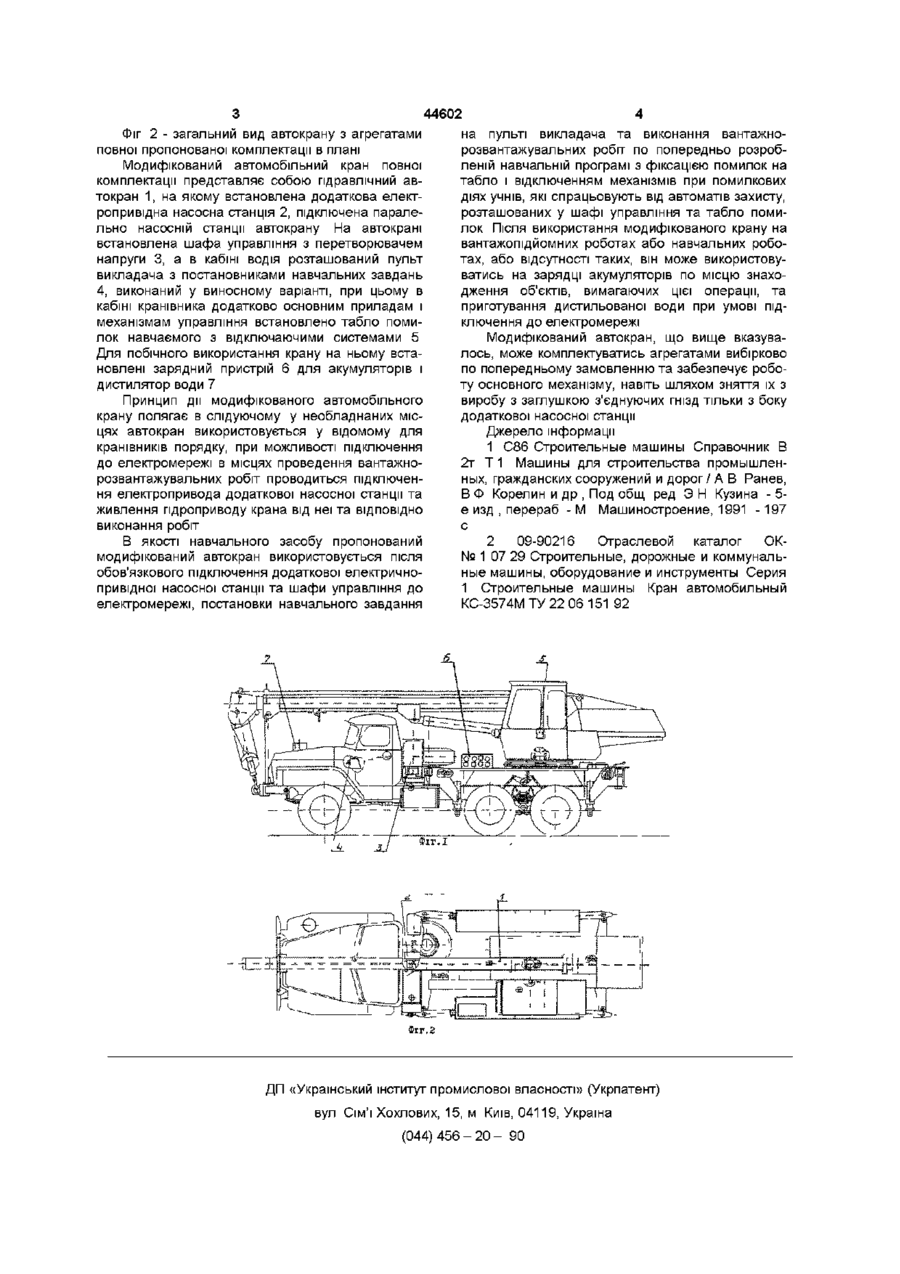

1 Модифікований автомобільний кран, повноповоротний від гідравлічного приводу автомобіля на опорній рамі з виносними опорами та поворотним з'єднанням для поворотної частини, яка включає раму, кабіну кранівника з приладами та механізмами управління, стрілове обладнання і механізми його приводу, який відрізняється тим, що він обладнаний додатково насосною станцією з Винахід належить до галузі автомобільних кранів (1) Відомий, наприклад, автомобільний кран, повноповоротний від гідравлічного приводу автомобіля на опорній рамі з виносними опорами та поворотним з'єднанням для поворотної частини, яка включає раму, кабіну кранівника з приладами та механізмами управління, стрілове обладнання і механізми його приводу (2) Цей кран не пристосований для безпечного, економічного та побічного використання в окремих умовах Тому мета цього винаходу - зростання економічності автокранів та забезпечення умов для їх побічного використання Вказана мета досягається шляхом додаткового агрегатування, що розширює обсяг впровадження крана Відомо, ЩО електрична енергія значно дешевша енергії рідкого палива, вивільнюємої при згоранні, але необхідною для забезпечення мобільності транспортних засобів, в тому числі і автокранів, але при проведенні вантажопідйомних робіт розтрачувана нераціонально в електрифікованих місцях, де вигідніше використовувати в механізмах електропривід Застосування електроприводу доцільне також в закритих приміщеннях, в яких забороняється загазованість, вимагається присутність газовідво електричним приводом від зовнішнього підключення 2 Модифікований автомобільний кран за п 1, який відрізняється тим, що виконаний з обмеженням кута повороту і обладнаний додатковою шафою управління з перетворювачем напруги, пультом викладача з постановниками навчальних завдань та табло помилок учня 3 Модифікований автомобільний кран за п 1 та п 2, який відрізняється тим, що він обладнаний зарядним пристроєм для акумуляторів 4 Модифікований автомобільний кран за п 3, який відрізняється тим, що він обладнаний дистилятором води дних трубопроводів або інтенсивної вентиляції, яка не завжди забезпечена Цим пояснюється пропоноване оснащення автокрану додатковою електропривідною насосною станцією, при незначному збільшенні вартості якого збільшиться його самоокупність при збереженні мобільності та можливості роботи і від двигуна внутрішнього згорання Подача до автокрану більш дешевої електроенергії дозволить перетворити и також в економічний навчальний засіб для кранівників шляхом оснащення його шафою управління з перетворювачем напруги, пультом викладача з постановниками навчальних завдань та табло помилок учня, що відключає системи при вчиненні грубих помилок Крім того, подібний автокран з електроприводом може бути обладнаний для побічного використання зарядним пристроєм для акумуляторів, що дозволить заряджати їх без зйому з основних виробів, забезпечуючи завантаження в часи перерв роботи вантажного крану, а для забезпечення незалежного використання зарядного пристрою автокрана може бути обладнаний дистилятором води При цьому подібні агрегати можуть бути встановлені по попереднім замовленням споживачів Суть винаходу пояснюється кресленнями Фіг 1 - загальний вид автокрану з агрегатами повної пропонованої комплектації збоку о (О 44602 Фіг 2 - загальний вид автокрану з агрегатами повної пропонованої комплектації в плані Модифікований автомобільний кран повної комплектації представляє собою гідравлічний автокран 1, на якому встановлена додаткова електропривідна насосна станція 2, підключена паралельно насосній станції автокрану На автокрані встановлена шафа управління з перетворювачем напруги 3, а в кабіні водія розташований пульт викладача з постановниками навчальних завдань 4, виконаний у виносному варіанті, при цьому в кабіні кранівника додатково основним приладам і механізмам управління встановлено табло помилок навчаємого з відключаючими системами 5 Для побічного використання крану на ньому встановлені зарядний пристрій 6 для акумуляторів і дистилятор води 7 Принцип дії модифікованого автомобільного крану полягає в слідуючому у необладнаних місцях автокран використовується у відомому для кранівників порядку, при можливості підключення до електромережі в місцях проведення вантажнорозвантажувальних робіт проводиться підключення електропривода додаткової насосної станції та живлення пдроприводу крана від неї та ВІДПОВІДНО виконання робіт В якості навчального засобу пропонований модифікований автокран використовується після обов'язкового підключення додаткової електричнопривідної насосної станції та шафи управління до електромережі, постановки навчального завдання JL на пульті викладача та виконання вантажнорозвантажувальних робіт по попередньо розробленій навчальній програмі з фіксацією помилок на табло і відключенням механізмів при помилкових діях учнів, які спрацьовують від автоматів захисту, розташованих у шафі управління та табло помилок Після використання модифікованого крану на вантажопідйомних роботах або навчальних роботах, або відсутності таких, він може використовуватись на зарядці акумуляторів по місцю знаходження об'єктів, вимагаючих цієї операції, та приготування дистильованої води при умові підключення до електромережі Модифікований автокран, що вище вказувалось, може комплектуватись агрегатами вибірково по попередньому замовленню та забезпечує роботу основного механізму, навіть шляхом зняття їх з виробу з заглушкою з'єднуючих гнізд тільки з боку додаткової насосної станції Джерело інформації 1 С86 Строительные машины Справочник В 2т Т 1 Машины для строительства промышленных, гражданских сооружений и дорог/А В Ранев, В Ф Корелин и др , Под общ ред Э Н Кузина - 5е изд , перераб - М Машиностроение, 1991 -197 с 2 09-90216 Отраслевой каталог ОК№ 1 07 29 Строительные, дорожные и коммунальные машины, оборудование и инструменты Серия 1 Строительные машины Кран автомобильный КС-3574МТУ22 06 151 92 JJ ЇІГ.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
