Автомобільний кран

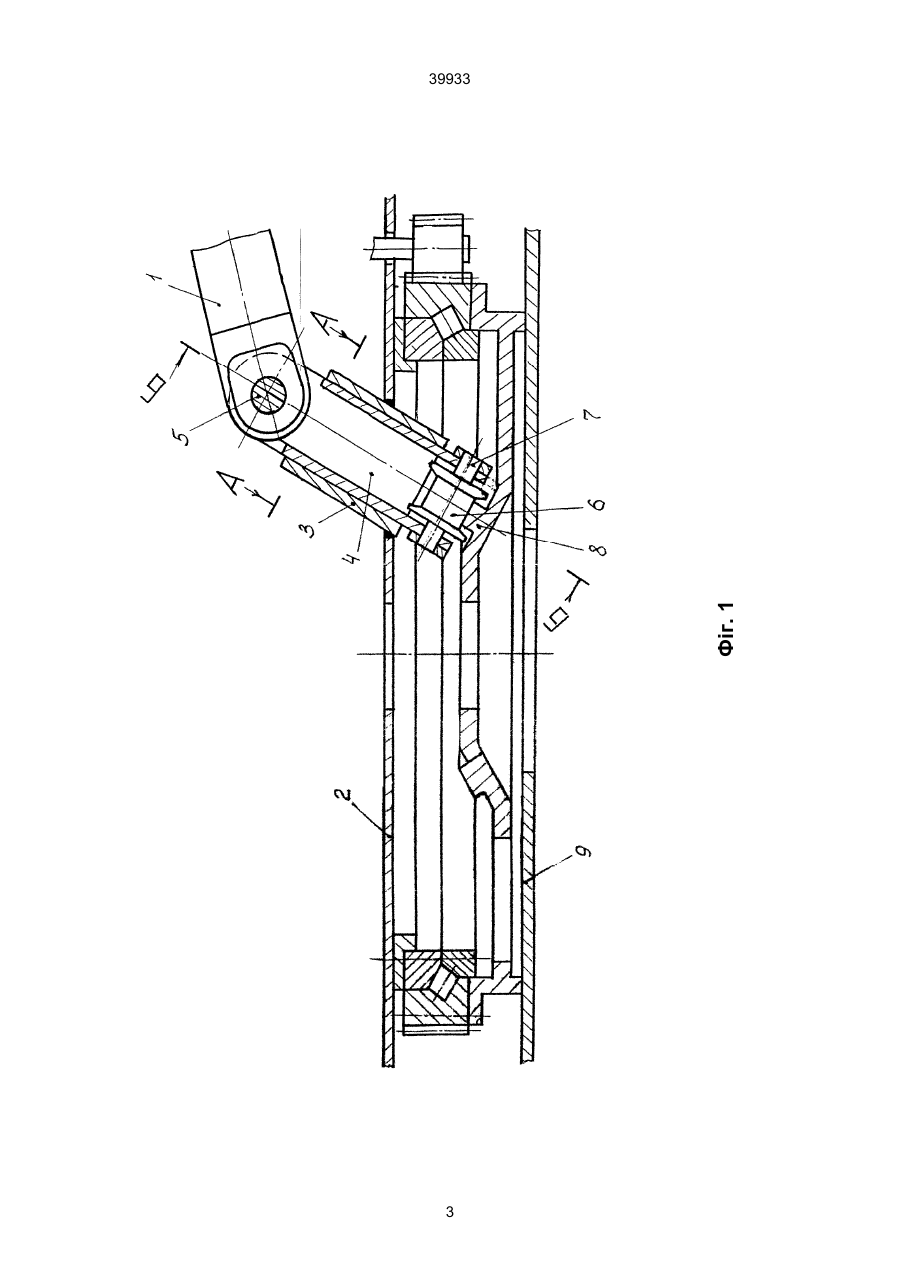

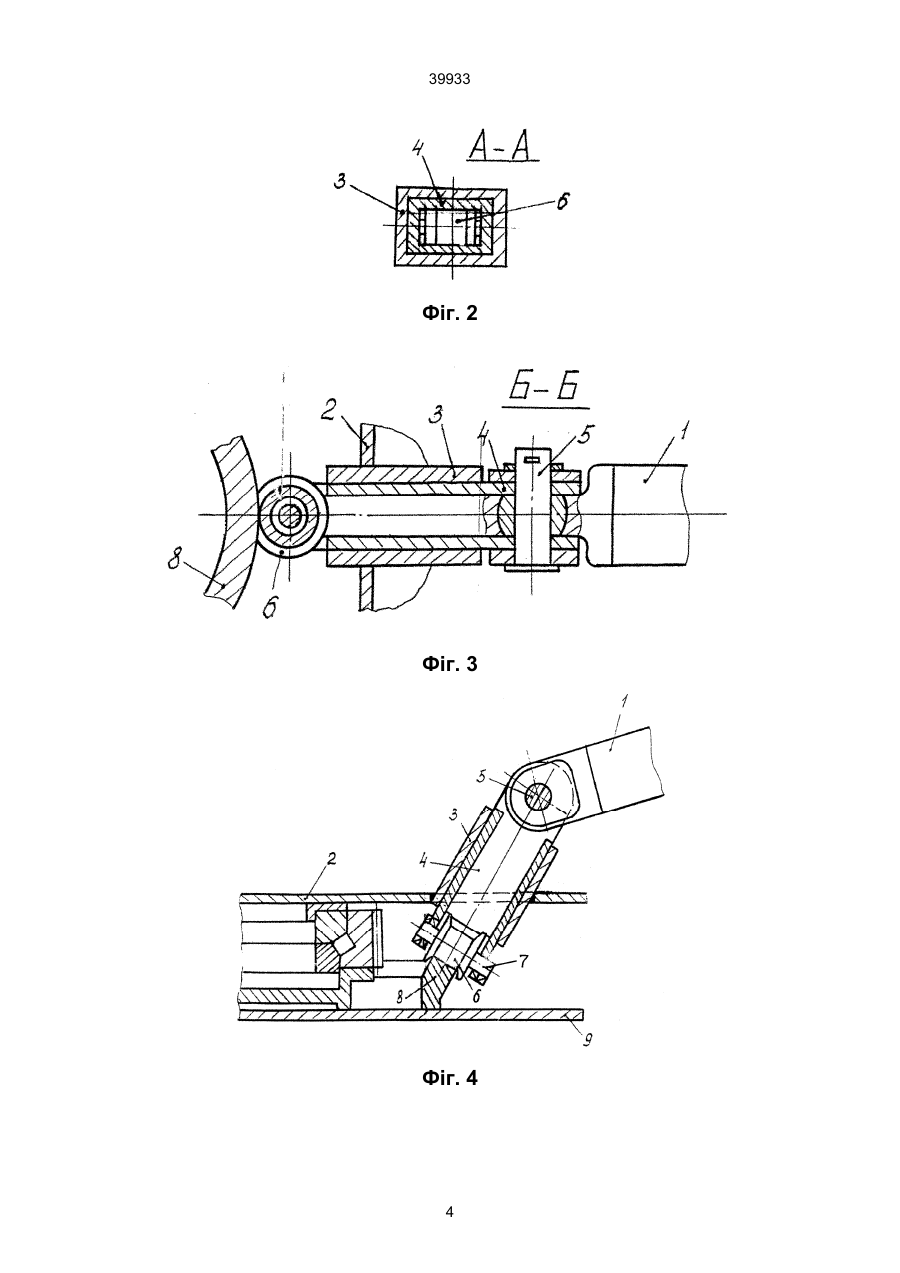

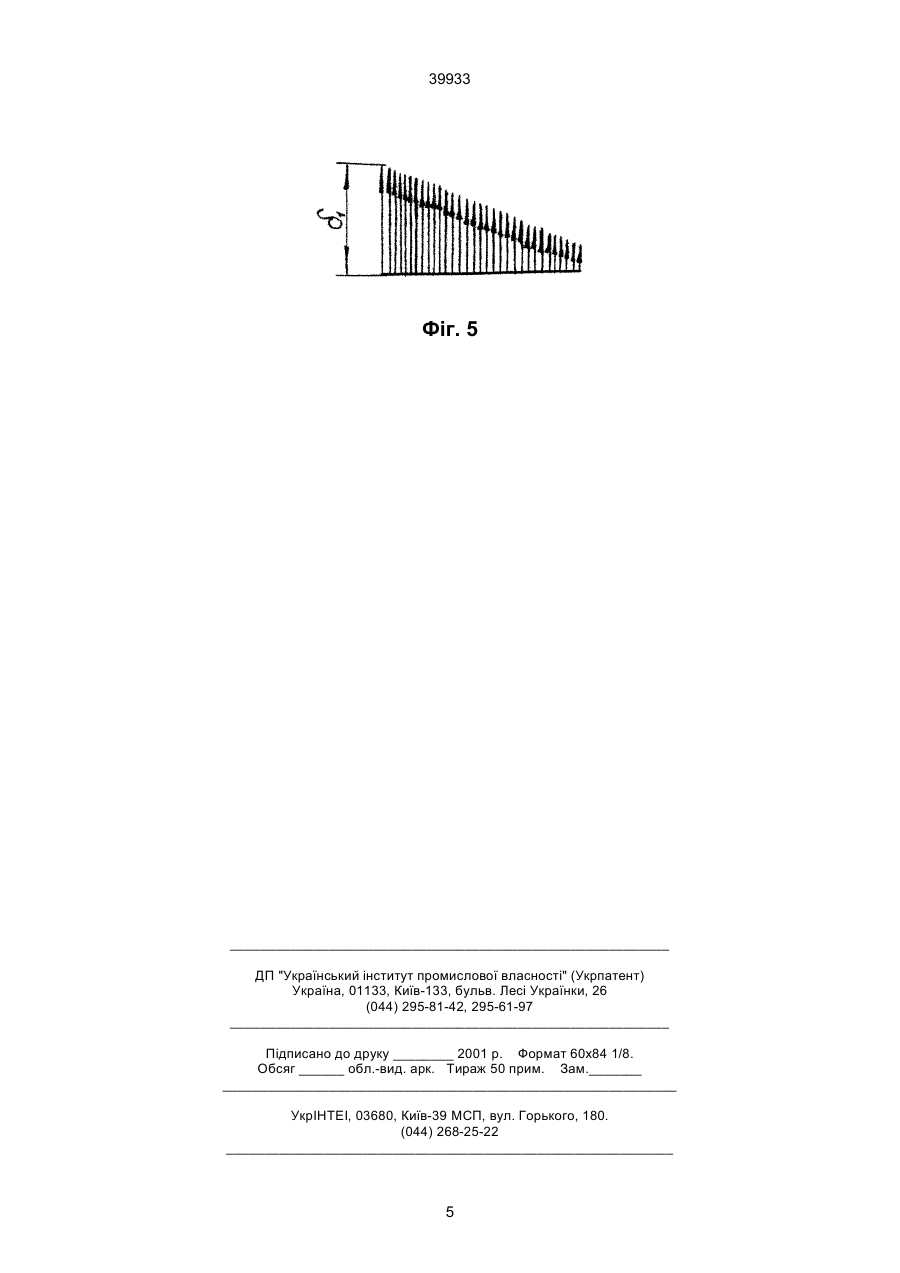

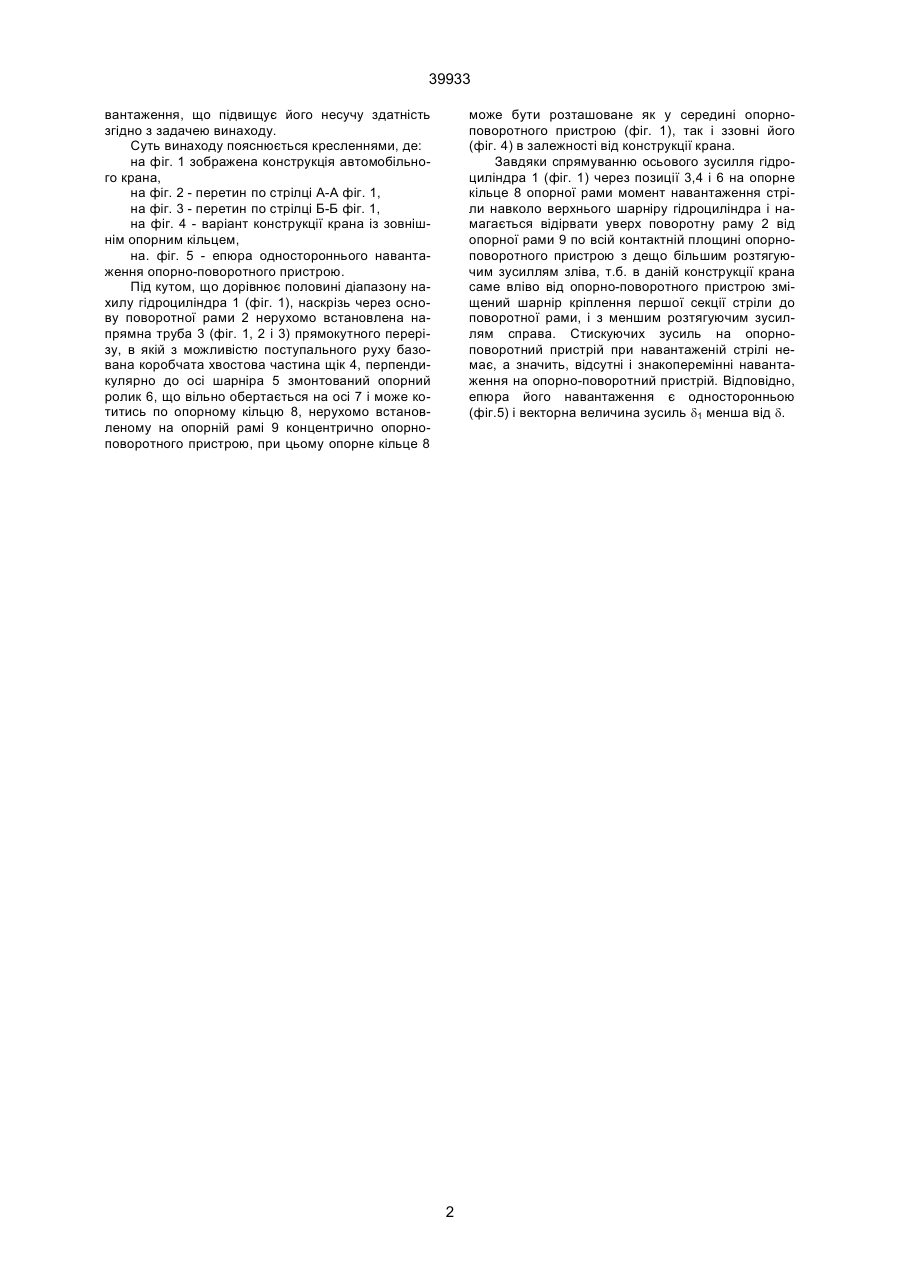

Автомобільний кран, що містить телескопічну стрілу, перша секція якої шарнірно з'єднана з поворотною рамою, гідроциліндр підйому стріли, шарнірно приєднаний до основи поворотної рами і першої секції стріли, опорно-поворотний пристрій і опорну раму, який відрізняється тим, що в основу 39933 вантаження, що підвищує його несучу здатність згідно з задачею винаходу. Суть винаходу пояснюється кресленнями, де: на фіг. 1 зображена конструкція автомобільного крана, на фіг. 2 - перетин по стрілці А-А фіг. 1, на фіг. 3 - перетин по стрілці Б-Б фіг. 1, на фіг. 4 - варіант конструкції крана із зовнішнім опорним кільцем, на. фіг. 5 - епюра одностороннього навантаження опорно-поворотного пристрою. Під кутом, що дорівнює половині діапазону нахилу гідроциліндра 1 (фіг. 1), наскрізь через основу поворотної рами 2 нерухомо встановлена напрямна труба 3 (фіг. 1, 2 і 3) прямокутного перерізу, в якій з можливістю поступального руху базована коробчата хвостова частина щік 4, перпендикулярно до осі шарніра 5 змонтований опорний ролик 6, що вільно обертається на осі 7 і може котитись по опорному кільцю 8, нерухомо встановленому на опорній рамі 9 концентрично опорноповоротного пристрою, при цьому опорне кільце 8 може бути розташоване як у середині опорноповоротного пристрою (фіг. 1), так і ззовні його (фіг. 4) в залежності від конструкції крана. Завдяки спрямуванню осьового зусилля гідроциліндра 1 (фіг. 1) через позиції 3,4 і 6 на опорне кільце 8 опорної рами момент навантаження стріли навколо верхнього шарніру гідроциліндра і намагається відірвати уверх поворотну раму 2 від опорної рами 9 по всій контактній площині опорноповоротного пристрою з дещо більшим розтягуючим зусиллям зліва, т.б. в даній конструкції крана саме вліво від опорно-поворотного пристрою зміщений шарнір кріплення першої секції стріли до поворотної рами, і з меншим розтягуючим зусиллям справа. Стискуючих зусиль на опорноповоротний пристрій при навантаженій стрілі немає, а значить, відсутні і знакоперемінні навантаження на опорно-поворотний пристрій. Відповідно, епюра його навантаження є односторонньою (фіг.5) і векторна величина зусиль d1 менша від d. 2 Фіг. 1 39933 3 39933 Фіг. 2 Фіг. 3 Фіг. 4 4 39933 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
