Дисковий очисник стояків лап парових культиваторів
Номер патенту: 44616
Опубліковано: 12.10.2009
Автори: Гуцул Василь Іванович, Васильковський Олексій Михайлович, Аронець Роман Васильович, Савченко Дмитро Станіславович
Формула / Реферат
Дисковий очисник стояків лап парових культиваторів, який складається з стояка, лапи, плоского ножа, який встановлено попереду стояка, двох вирізних дисків, які встановлюються на привідному валу, який відрізняється тим, що біля кожного вирізу дисків встановлено захоплювальні пальці під кутом, більшим за суму кутів тертя.
Текст

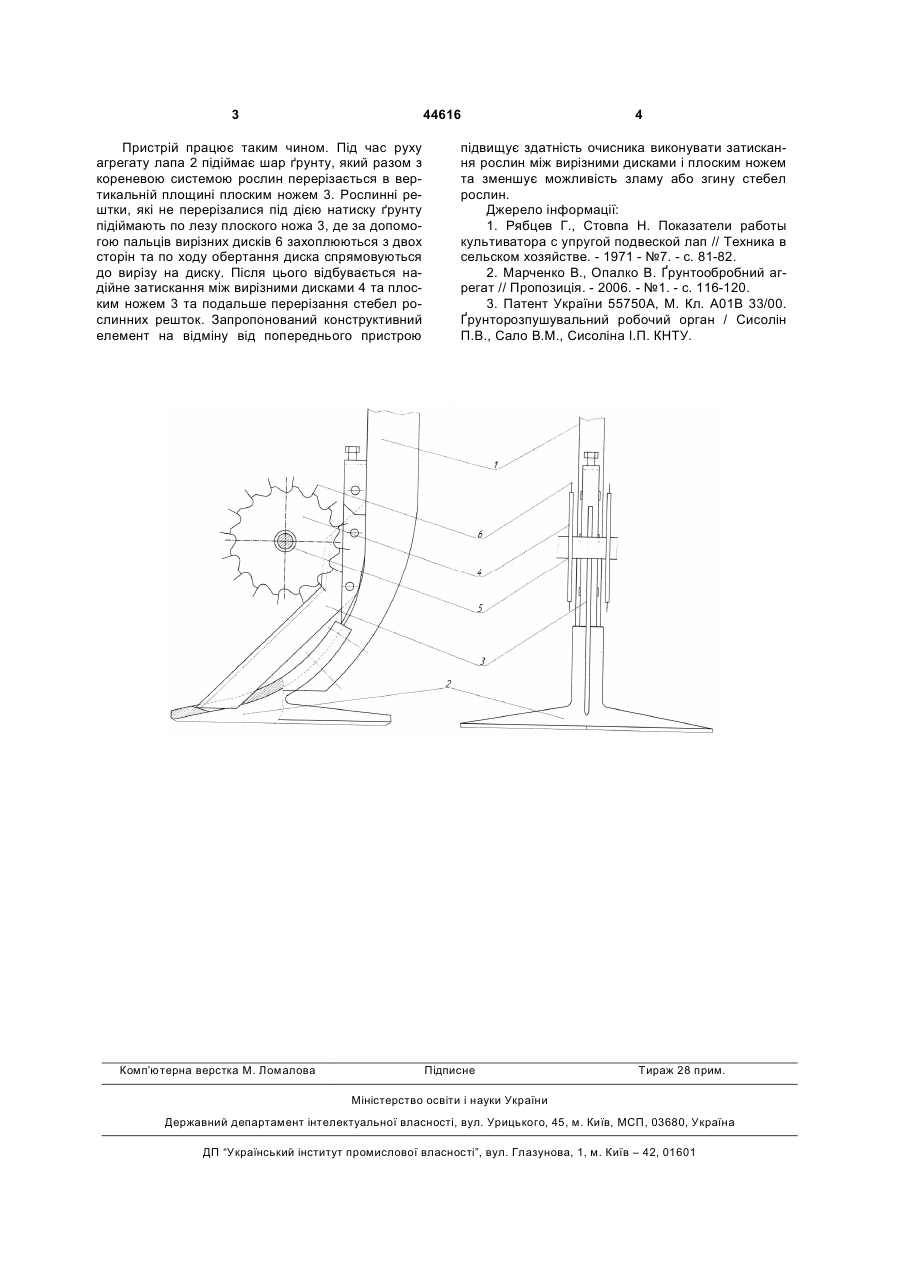

Дисковий очисник стояків лап парових культиваторів, який складається з стояка, лапи, плоского ножа, який встановлено попереду стояка, двох вирізних дисків, які встановлюються на привідному валу, який відрізняється тим, що біля кожного вирізу дисків встановлено захоплювальні пальці під кутом, більшим за суму кутів тертя. (19) (21) u200904062 (22) 27.04.2009 (24) 12.10.2009 (46) 12.10.2009, Бюл.№ 19, 2009 р. (72) САВЧЕНКО ДМИТРО СТАНІСЛАВОВИЧ, ВАСИЛЬКОВСЬКИЙ ОЛЕКСІЙ МИХАЙЛОВИЧ, ГУЦУЛ ВАСИЛЬ ІВАНОВИЧ, АРОНЕЦЬ РОМАН ВАСИЛЬОВИЧ 3 44616 Пристрій працює таким чином. Під час руху агрегату лапа 2 підіймає шар ґрунту, який разом з кореневою системою рослин перерізається в вертикальній площині плоским ножем 3. Рослинні рештки, які не перерізалися під дією натиску ґрунту підіймають по лезу плоского ножа 3, де за допомогою пальців вирізних дисків 6 захоплюються з двох сторін та по ходу обертання диска спрямовуються до вирізу на диску. Після цього відбувається надійне затискання між вирізними дисками 4 та плоским ножем 3 та подальше перерізання стебел рослинних решток. Запропонований конструктивний елемент на відміну від попереднього пристрою Комп’ютерна верстка М. Ломалова 4 підвищує здатність очисника виконувати затискання рослин між вирізними дисками і плоским ножем та зменшує можливість зламу або згину стебел рослин. Джерело інформації: 1. Рябцев Г., Стовпа Н. Показатели работы культиватора с упругой подвеской лап // Техника в сельском хозяйстве. - 1971 - №7. - с. 81-82. 2. Марченко В., Опалко В. Ґрунтообробний агрегат // Пропозиція. - 2006. - №1. - с. 116-120. 3. Патент України 55750А, М. Кл. А01В 33/00. Ґрунторозпушувальний робочий орган / Сисолін П.В., Сало В.М., Сисоліна І.П. КНТУ. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDisk cleaner of supports of blades of field cultivators
Автори англійськоюSavchenko Dmytro Stanislavovych, Vasylkovskyi Mykhailo Ihorevych, Hutsul Vasyl Ivanovych, Aronets Roman Vasyliovych
Назва патенту російськоюДисковый очиститель стояков лап паровых культиваторов
Автори російськоюСавченко Дмитрий Станиславович, Васильковский Алексей Михайлович, Гуцул Василий Иванович, Аронец Роман Васильевич
МПК / Мітки
МПК: A01B 35/00
Мітки: очисник, дисковий, парових, стояків, культиваторів, лап
