Грунторозпушувальний робочий орган

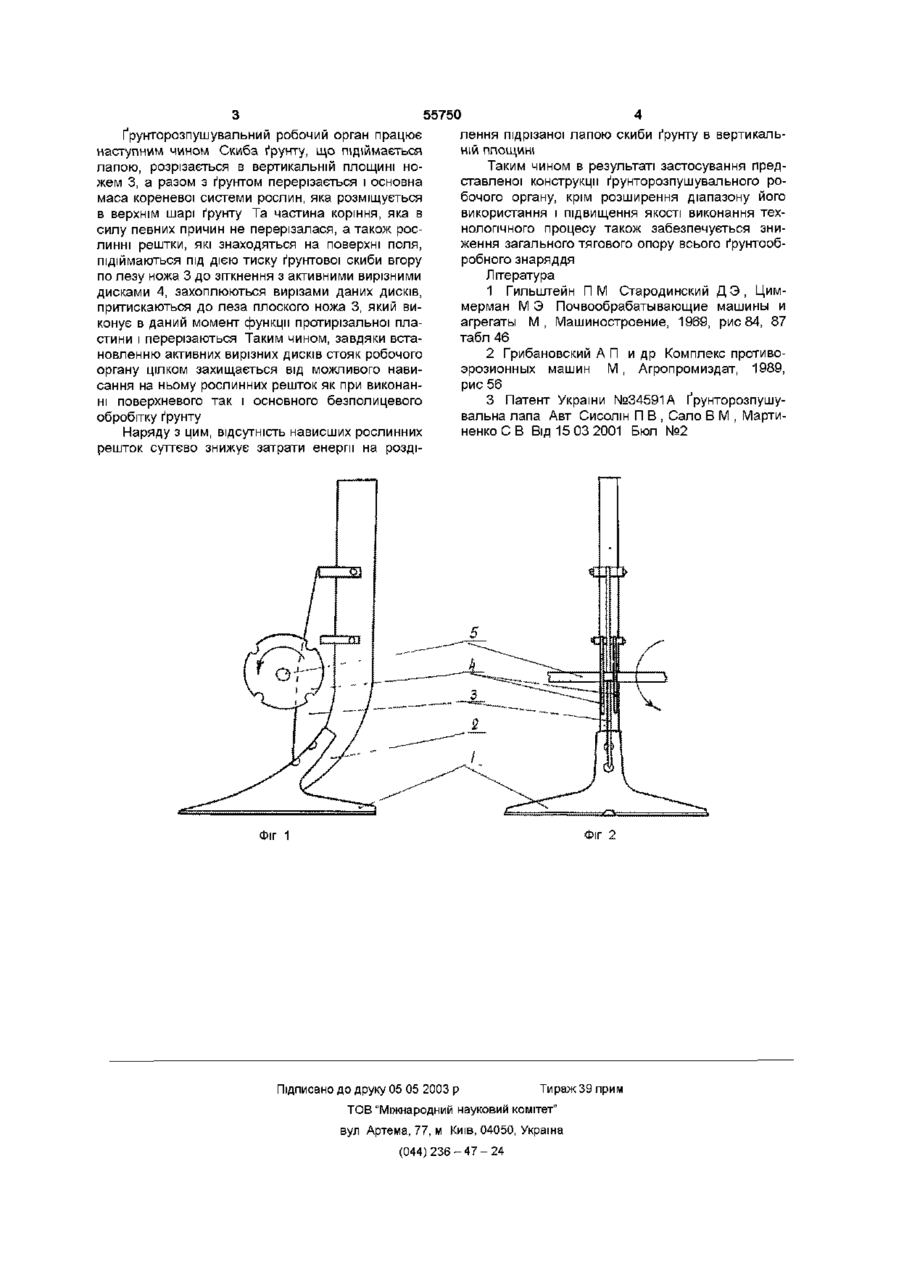

Ґрунторозпушувальний робочий орган, який складається з лапи та стояка, до передньої лобової частини якого прикріплений плоский ніж, який відрізняється тим, що з двох боків від плоского ножа на горизонтально розташованому привідному валу жорстко закріплено два активних вирізних диски Винахід відноситься до сільськогосподарського машинобудування та, зокрема, до робочих органів ґрунтообробних машин ВІДОМІ безполицеві ґрунторозпушувальні культиваторні лапи, які відрізняються рядом конструктивних параметрів в залежності від їх призначення Загальною особливістю роботи таких лап є те, що ширина їх захвату в порівнянні з плоскорізними значно менша і розташування таких лап на незначній відстані по ширині знаряддя для забезпечення суцільного обробітку ґрунту затрудняв проходження між ними рослинних решток попередників та бур'янів При значній засміченості полів робота таких знарядь стає неможливою [1] ВІДОМІ варіанти встановлення попереду таких робочих органів дискових ножів різного типу з регульованою глибиною ходу [2] Але такі ножі при використанні на важких ґрунтах зашкоджують заглибленню в ґрунт основних робочих органів і суттєво збільшують тяговий опір знаряддя Найбільш близьким до заявляемого технічним рішенням направленим на запобігання нависання на стояках робочих органів рослинних решток є установка на передньому лобовому контурі стояків плоских ножів призваних перерізати рослинні решти під час підіймання їх разом з ґрунтом по лобовому контуру лапи [3] Та й у даному випадку, як показує практика, частина більш вологих і тонких стебел рослинних решток все таки зависають на стояках лап і сприяють їх подальшому забиванню Задача, на вирішення якої направлений даний винахід полягає в розширенні діапазону використання безполицевих, плоскорізних та стрілчастих робочих органів, підвищенні якості виконання ними технологічного процесу та зниженні їх загального тягового опору Поставлена задача вирішується тим, що для обробітку ґрунту пропонується ґрунторозпушувальний робочий орган, який складається з лапи, та стояка до якого на передній лобовій частині прикріплено плоский ніж Особливістю конструкції даного робочого органа є те, що з двох боків від плоского ножа на горизонтально розташованім валу жорстко прикріплено два активних вирізних диски, привід яких здійснюється від опорно-привідних коліс знаряддя Дані вирізні диски в сукупності з плоским ножем утворюють різальну пару Наявність активних вирізних дисків забезпечує перерізання тієї частини рослинних решток які підіймаються по лезу плоского ножа За даних умов рослинні рештки не зависають на стояку робочого органу і не зашкоджують нормальному протіканню технологічного процесу З'являється можливість використання безполицевих плоскорізних і стрілчастих робочих органів з незначною шириною захвату як при паровому обробітку, так і при основному обробітку ґрунтів на полях зі значною КІЛЬКІСТЮ поверхневих рослинних решток та розгалуженої кореневої системи попередників в верхніх шарах ґрунту Зміст винаходу пояснюється рисунками, де на фіг 1 зображено ґрунторозпушувальний робочий орган, вигляд збоку, та на фіг 2 його вигляд спереду Ґрунторозпушувальний робочий орган складається з лапи 1, стояка 2 до якого на передній лобовій частині прикріплено плоский ніж 3, та двох вирізних активних дисків 4, жорстко закріплених на привіднім валу 5 О ю 1^ ю ю 55750 Ґрунторозпушувальний робочий орган працює наступним чином Скиба ґрунту, що підіймається лапою, розрізається в вертикальній площині ножем 3, а разом з ґрунтом перерізається і основна маса кореневої системи рослин, яка розміщується в верхнім шарі ґрунту Та частина коріння, яка в силу певних причин не перерізалася, а також рослинні рештки, які знаходяться на поверхні поля, підіймаються під дією тиску ґрунтової скиби вгору по лезу ножа 3 до зіткнення з активними вирізними дисками 4, захоплюються вирізами даних дисків, притискаються до леза плоского ножа 3, який виконує в даний момент функції протирізальної пластини і перерізаються Таким чином, завдяки встановленню активних вирізних дисків стояк робочого органу цілком захищається від можливого нависання на ньому рослинних решток як при виконанні поверхневого так і основного безполицевого обробітку ґрунту Наряду з цим, відсутність нависших рослинних решток суттєво знижує затрати енергії на розді лення підрізаної лапою скиби ґрунту в вертикальній площині Таким чином в результаті застосування представленої конструкції ґрунторозпушувального робочого органу, крім розширення діапазону його використання і підвищення якості виконання технологічного процесу також забезпечується зниження загального тягового опору всього ґрунтообробного знаряддя Література 1 Гильштейн П М Стародинский Д Э , Циммерман М Э Почвообрабатывающие машины и агрегаты М , Машиностроение, 1969, рис 84, 87 табл 46 2 Грибановский А П и др Комплекс противоэрозионных машин М , Агропромиздат, 1989, рис 56 3 Патент України №34591А Ґрунторозпушувальна лапа Авт Сисолш П В , Сало В М , МартиненкоСВ Від 15 03 2001 Бюл №2 Фіг 2 Фіг 1 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
