Заряд динамічного захисту

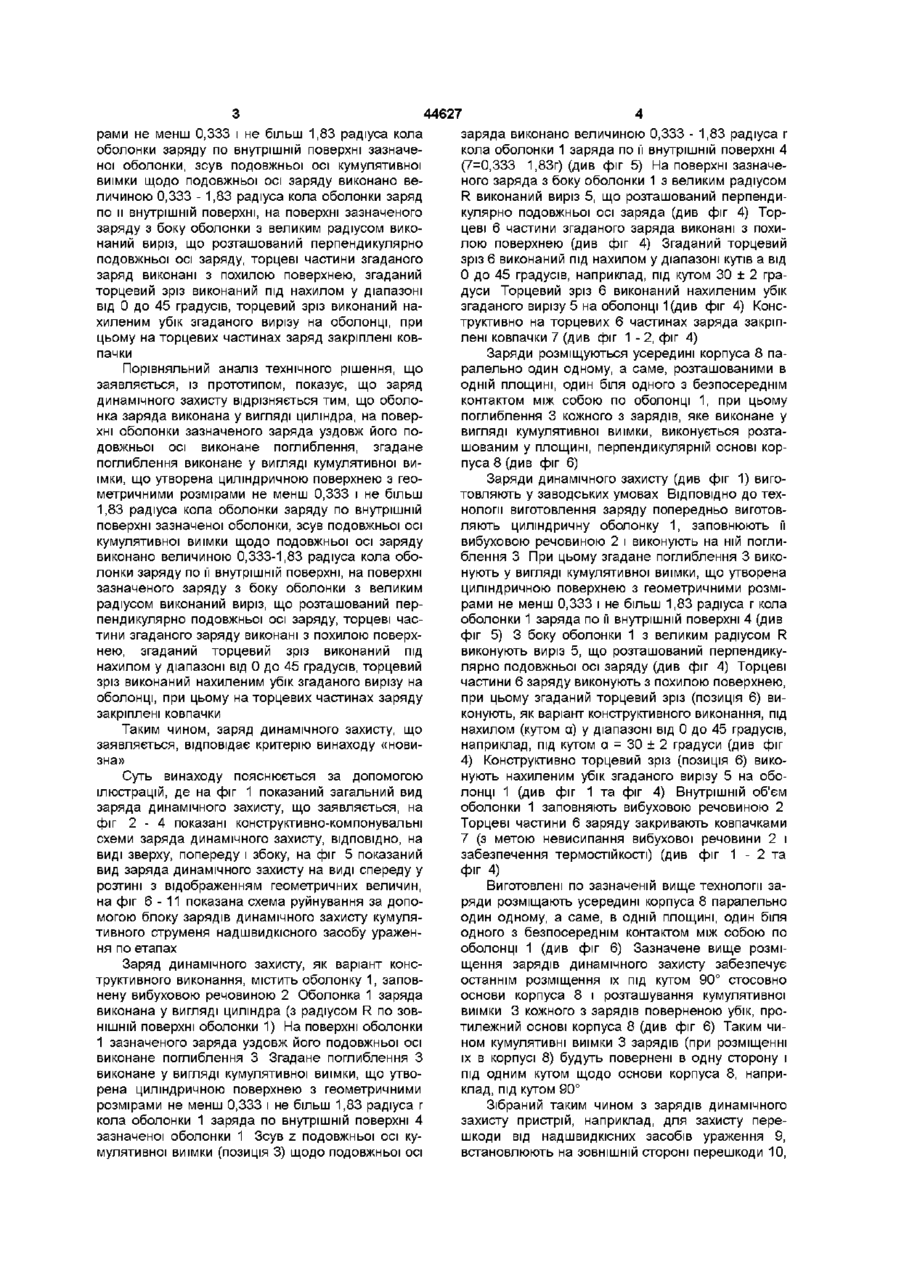

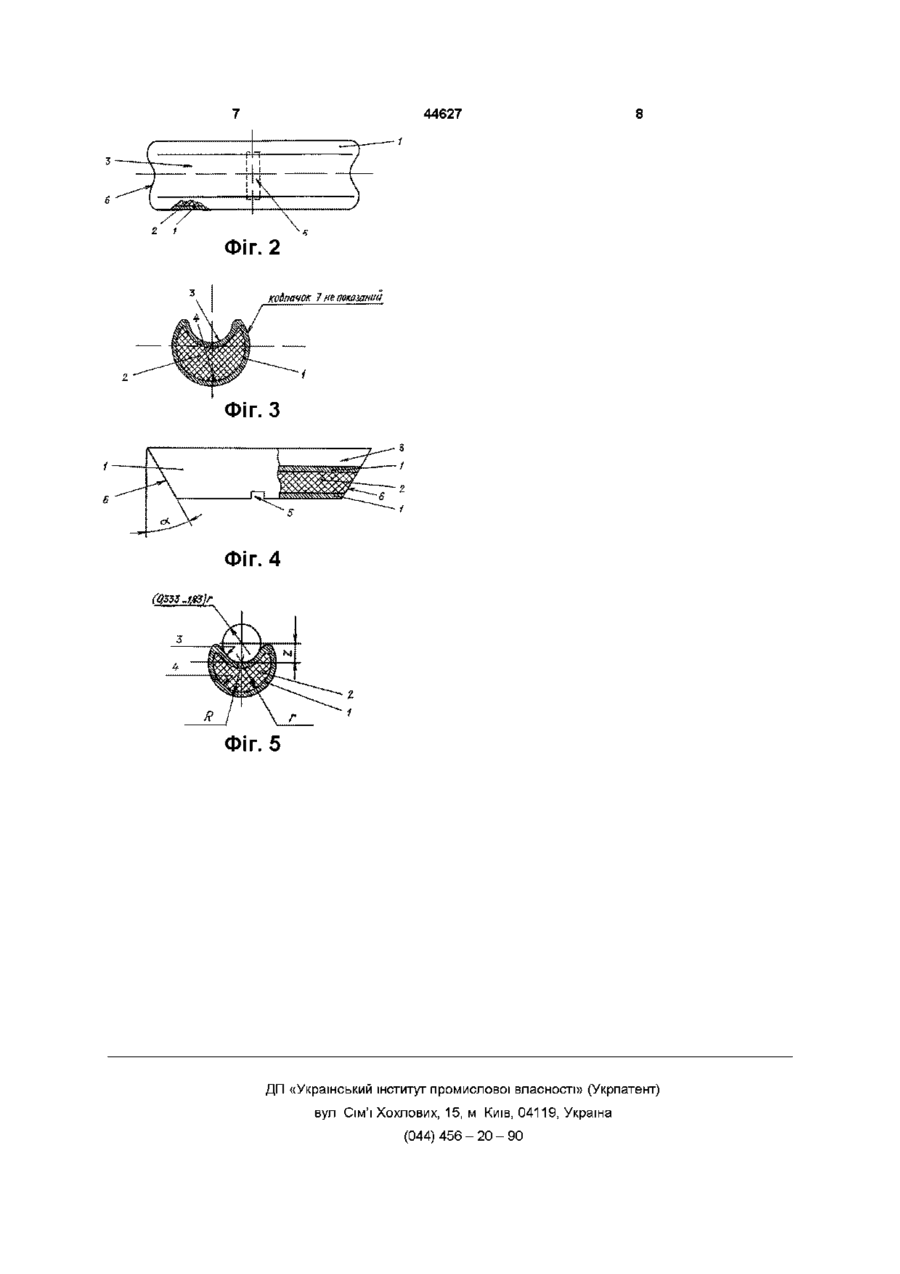

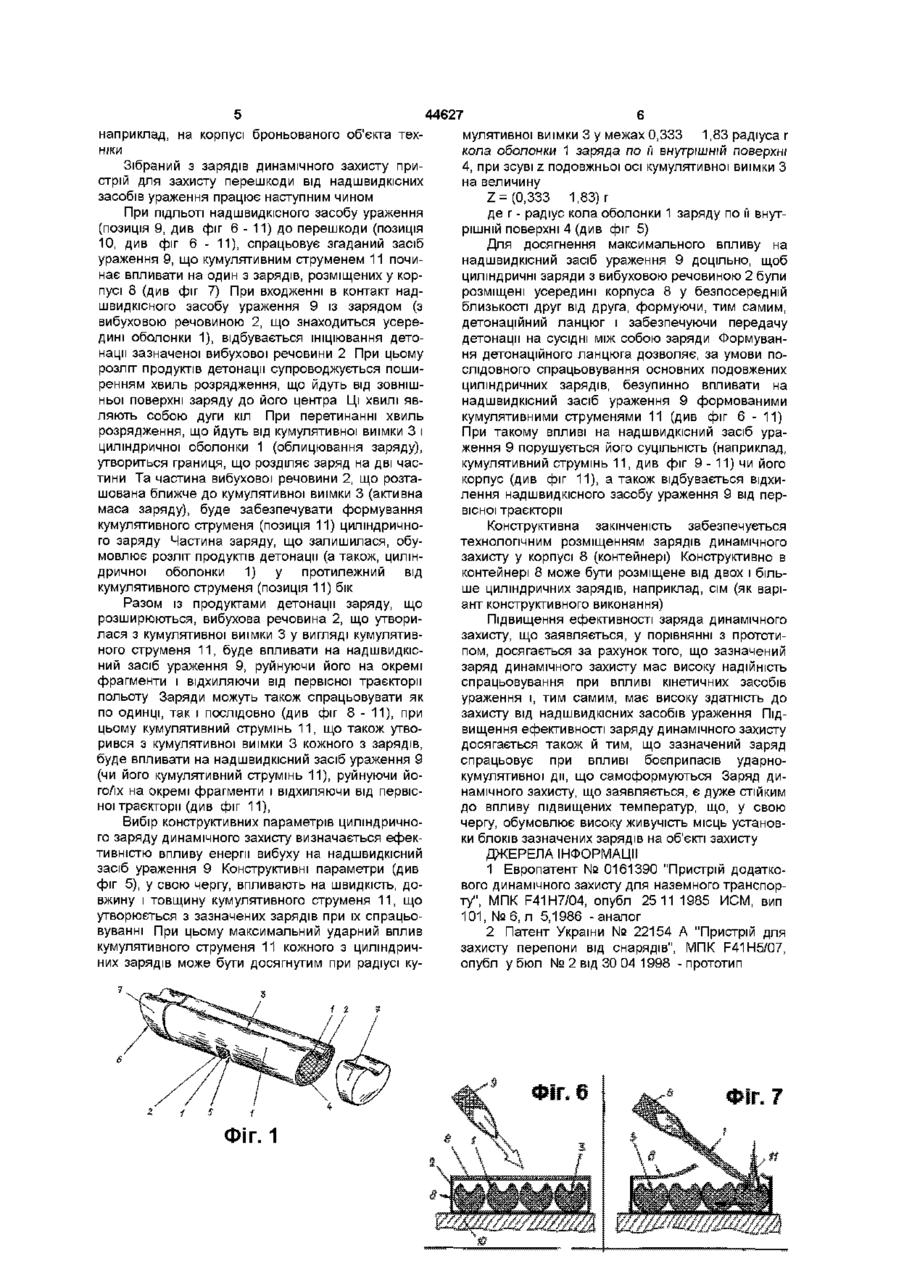

Заряд динамічного захисту, що містить оболонку, заповнену вибуховою речовиною, який відрізняється тим, що оболонка заряду виконана у вигляді циліндра, на поверхні оболонки зазначеного заряду уздовж його подовжньої осі виконане поглиблення, згадане поглиблення виконане у вигляді кумулятивної виїмки, що утворена цилінд ричною поверхнею з геометричними розмірами не менш 0,333 і не більш 1,83 радіуса кола оболонки заряду по внутрішній поверхні зазначеної оболонки, зсув подовжньої осі кумулятивної виїмки щодо подовжньої осі заряду виконано величиною 0,3331,83 радіуса кола оболонки заряду по її внутрішній поверхні, на поверхні зазначеного заряду з боку оболонки з великим радіусом виконаний виріз, що розташований перпендикулярно подовжньої осі заряду, торцеві частини згаданого заряду виконані з похилою поверхнею, згаданий торцевий зріз виконаний під нахилом у діапазоні від 0 до 45 градусів, торцевий зріз виконаний нахиленим убік згаданого вирізу на оболонці, при цьому на торцевих частинах заряду закріплені ковпачки Винахід відноситься до області озброєння, зокрема, до конструкцій зарядів динамічного захисту, які використовуються в пристроях для динамічного захисту об'єктів військової техніки від надшвидкісних засобів ураження Відомий заряд динамічного захисту, що містить частину броньованої плити, що встановлюється на корпус броньової машини, при цьому зазначений елемент плити виконаний у вигляді ґрат, осередки якої служать камерами для невеликих зарядів, що ІНІЦІЮЮТЬСЯ під дією механічного тиску [1] Кожен такий заряд реагує точечним образом на удар снаряда, що володіє великою кінетичною енергією, і відхиляє його від первісної траєкторії руху Недоліками відомого заряда динамічного захисту є те, що згадані заряди не спрацьовують при впливі кінетичних засобів ураження, не працюють при впливі боєприпасів ударно-кумулятивної дії, що самоформуються, і, тим самим, мають низьку здатність до захисту перешкоди від надшвидкісних засобів ураження До недоліків відомого заряда динамічного захисту можна віднести й те, що згадані заряди динамічного захисту є не стійкими до впливу підвищених температур, обумовлюють низьку живучість місць установки на об'єкт захисту Найбільш близьким технічним рішенням, об раним за прототип, є заряд динамічного захисту, що містить оболонку, заповнену вибуховою речовиною [2] Недоліками відомого заряду динамічного захисту, який обрано за прототип, є те, що зазначений заряд динамічного захисту має низьку надійність спрацьовування при впливі кінетичних засобів ураження і, тим самим, має низьку здатність до захисту від надшвидкісних засобів ураження До недоліків відомого заряду динамічного захисту можна віднести й те, що зазначений заряд не спрацьовує при впливі боєприпасів ударнокумулятивної дії, що самоформуються, є не стійким до впливу підвищених температур, обумовлює низьку живучість місць установки блоків зазначених зарядів на об'єкт захисту В основу винаходу поставлена задача шляхом усунення недоліків прототипу забезпечити підвищення тактико-технічних характеристик заряда динамічного захисту, що заявляється Суть винаходу в заряді динамічного захисту, що містить оболонку, заповнену вибуховою речовиною, досягається тим, що оболонка заряд/ виконана у вигляді циліндра, на поверхні оболонки зазначеного заряду уздовж його подовжньої осі виконане поглиблення, згадане поглиблення виконане у вигляді кумулятивної виїмки, що утворена циліндричною поверхнею з геометричними розмі (О рами не менш 0,333 і не більш 1,83 радіуса кола оболонки заряду по внутрішній поверхні зазначеної оболонки, зсув подовжньої осі кумулятивної виїмки щодо подовжньої осі заряду виконано величиною 0,333 - 1,83 радіуса кола оболонки заряд по и внутрішній поверхні, на поверхні зазначеного заряду з боку оболонки з великим радіусом виконаний виріз, що розташований перпендикулярно подовжньої осі заряду, торцеві частини згаданого заряд виконані з похилою поверхнею, згаданий торцевий зріз виконаний під нахилом у діапазоні від 0 до 45 градусів, торцевий зріз виконаний нахиленим убік згаданого вирізу на оболонці, при цьому на торцевих частинах заряд закріплені ковпачки Порівняльний аналіз технічного рішення, що заявляється, із прототипом, показує, що заряд динамічного захисту відрізняється тим, що оболонка заряда виконана у вигляді циліндра, на поверхні оболонки зазначеного заряда уздовж його подовжньої осі виконане поглиблення, згадане поглиблення виконане у вигляді кумулятивної виїмки, що утворена циліндричною поверхнею з геометричними розмірами не менш 0,333 і не більш 1,83 радіуса кола оболонки заряду по внутрішній поверхні зазначеної оболонки, зсув подовжньої осі кумулятивної виїмки щодо подовжньої осі заряду виконано величиною 0,333-1,83 радіуса кола оболонки заряду по її внутрішній поверхні, на поверхні зазначеного заряду з боку оболонки з великим радіусом виконаний виріз, що розташований перпендикулярно подовжньої осі заряду, торцеві частини згаданого заряду виконані з похилою поверхнею, згаданий торцевий зріз виконаний під нахилом у діапазоні від 0 до 45 градусів, торцевий зріз виконаний нахиленим убік згаданого вирізу на оболонці, при цьому на торцевих частинах заряду закріплені ковпачки Таким чином, заряд динамічного захисту, що заявляється, відповідає критерію винаходу «новизна» Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг 1 показаний загальний вид заряда динамічного захисту, що заявляється, на фіг 2 - 4 показані конструктивно-компонувальні схеми заряда динамічного захисту, ВІДПОВІДНО, на виді зверху, попереду і збоку, на фіг 5 показаний вид заряда динамічного захисту на виді спереду у розтині з відображенням геометричних величин, на фіг 6 - 1 1 показана схема руйнування за допомогою блоку зарядів динамічного захисту кумулятивного струменя надшвидкісного засобу ураження по етапах Заряд динамічного захисту, як варіант конструктивного виконання, містить оболонку 1, заповнену вибуховою речовиною 2 Оболонка 1 заряда виконана у вигляді циліндра (з радіусом R по ЗОВНІШНІЙ поверхні оболонки 1) На поверхні оболонки 1 зазначеного заряда уздовж його подовжньої осі виконане поглиблення 3 Згадане поглиблення З виконане у вигляді кумулятивної виїмки, що утворена циліндричною поверхнею з геометричними розмірами не менш 0,333 і не більш 1,83 радіуса г кола оболонки 1 заряда по внутрішній поверхні 4 зазначеної оболонки 1 Зсув z подовжньої осі кумулятивної виїмки (позиція 3) щодо подовжньої осі 44627 заряда виконано величиною 0,333 - 1,83 радіуса г кола оболонки 1 заряда по її внутрішній поверхні 4 (7=0,333 1,83г) (див фіг 5) На поверхні зазначеного заряда з боку оболонки 1 з великим радіусом R виконаний виріз 5, що розташований перпендикулярно подовжньої осі заряда (див фіг 4) Торцеві 6 частини згаданого заряда виконані з похилою поверхнею (див фіг 4) Згаданий торцевий зріз 6 виконаний під нахилом у діапазоні кутів а від 0 до 45 градусів, наприклад, під кутом ЗО ± 2 градуси Торцевий зріз 6 виконаний нахиленим убік згаданого вирізу 5 на оболонці 1 (див фіг 4) Конструктивно на торцевих 6 частинах заряда закріплені ковпачки 7 (див фіг 1 - 2, фіг 4) Заряди розміщуються усередині корпуса 8 паралельно один одному, а саме, розташованими в одній площині, один біля одного з безпосереднім контактом між собою по оболонці 1, при цьому поглиблення 3 кожного з зарядів, яке виконане у вигляді кумулятивної виїмки, виконується розташованим у площині, перпендикулярній основі корпуса 8 (див фіг 6) Заряди динамічного захисту (див фіг 1) виготовляють у заводських умовах ВІДПОВІДНО ДО технологи виготовлення заряду попередньо виготовляють циліндричну оболонку 1, заповнюють її вибуховою речовиною 2 і виконують на ній поглиблення 3 При цьому згадане поглиблення 3 виконують у вигляді кумулятивної виїмки, що утворена циліндричною поверхнею з геометричними розмірами не менш 0,333 і не більш 1,83 радіуса г кола оболонки 1 заряда по її внутрішній поверхні 4 (див фіг 5) 3 боку оболонки 1 з великим радіусом R виконують виріз 5, що розташований перпендикулярно подовжньої осі заряду (див фіг 4) Торцеві частини 6 заряду виконують з похилою поверхнею, при цьому згаданий торцевий зріз (позиція 6) виконують, як варіант конструктивного виконання, під нахилом (кутом а) у діапазоні від 0 до 45 градусів, наприклад, під кутом а = ЗО ± 2 градуси (див фіг 4) Конструктивно торцевий зріз (позиція 6) виконують нахиленим убік згаданого вирізу 5 на оболонці 1 (див фіг 1 та фіг 4) Внутрішній об'єм оболонки 1 заповняють вибуховою речовиною 2 Торцеві частини 6 заряду закривають ковпачками 7 (з метою невисипання вибухової речовини 2 і забезпечення термостійкості) (див фіг 1 - 2 та фіг 4) Виготовлені по зазначеній вище технології заряди розміщають усередині корпуса 8 паралельно один одному, а саме, в одній площині, один біля одного з безпосереднім контактом між собою по оболонці 1 (див фіг 6) Зазначене вище розміщення зарядів динамічного захисту забезпечує останнім розміщення їх під кутом 90° стосовно основи корпуса 8 і розташування кумулятивної виїмки 3 кожного з зарядів поверненою убік, протилежний основі корпуса 8 (див фіг 6) Таким чином кумулятивні виїмки 3 зарядів (при розміщенні їх в корпусі 8) будуть повернені в одну сторону і під одним кутом щодо основи корпуса 8, наприклад, під кутом 90° Зібраний таким чином з зарядів динамічного захисту пристрій, наприклад, для захисту перешкоди від надшвидкісних засобів ураження 9, встановлюють на ЗОВНІШНІЙ стороні перешкоди 10, 44627 наприклад, на корпусі броньованого об'єкта техніки Зібраний з зарядів динамічного захисту пристрій для захисту перешкоди від надшвидкісних засобів ураження працює наступним чином При ПІДЛЬОТІ надшвидкісного засобу ураження (позиція 9, див фіг 6 - 11) до перешкоди (позиція 10, див фіг 6 - 11), спрацьовує згаданий засіб ураження 9, що кумулятивним струменем 11 починає впливати на один з зарядів, розміщених у корпусі 8 (див фіг 7) При входженні в контакт надшвидкісного засобу ураження 9 із зарядом (з вибуховою речовиною 2, що знаходиться усередині оболонки 1), відбувається ініціювання детонації зазначеної вибухової речовини 2 При цьому розліт продуктів детонації супроводжується поширенням хвиль розрядження, що йдуть від зовнішньої поверхні заряду до його центра Ці хвилі являють собою дуги кіл При перетинанні хвиль розрядження, що йдуть від кумулятивної виїмки 3 і циліндричної оболонки 1 (облицювання заряду), утвориться границя, що розділяє заряд на дві частини Та частина вибухової речовини 2, що розташована ближче до кумулятивної виїмки 3 (активна маса заряду), буде забезпечувати формування кумулятивного струменя (позиція 11) циліндричного заряду Частина заряду, що залишилася, обумовлює розліт продуктів детонації (а також, циліндричної оболонки 1) у протилежний від кумулятивного струменя (позиція 11) бік Разом із продуктами детонації заряду, що розширюються, вибухова речовина 2, що утворилася з кумулятивної виїмки 3 у вигляді кумулятивного струменя 11, буде впливати на надшвидкісний засіб ураження 9, руйнуючи його на окремі фрагменти і відхиляючи від первісної траєкторії польоту Заряди можуть також спрацьовувати як по одинці, так і послідовно (див фіг 8 - 1 1 ) , при цьому кумулятивний струмінь 11, що також утворився з кумулятивної виїмки 3 кожного з зарядів, буде впливати на надшвидкісний засіб ураження 9 (чи його кумулятивний струмінь 11), руйнуючи його/їх на окремі фрагменти і відхиляючи від первісної траєкторії (див фіг 11), Вибір конструктивних параметрів циліндричного заряду динамічного захисту визначається ефективністю впливу енергії вибуху на надшвидкісний засіб ураження 9 Конструктивні параметри (див фіг 5), у свою чергу, впливають на швидкість, довжину і товщину кумулятивного струменя 11, що утворюється з зазначених зарядів при їх спрацьовуванні При цьому максимальний ударний вплив кумулятивного струменя 11 кожного з циліндричних зарядів може бути досягнутим при радіусі ку мулятивної виїмки 3 у межах 0,333 1,83 радіуса г кола оболонки 1 заряда по її внутрішній поверхні 4, при зсуві z подовжньої осі кумулятивної виїмки З на величину Z = (0,333 1,83) г де г - радіус кола оболонки 1 заряду по її внутрішній поверхні 4 (див фіг 5) Для досягнення максимального впливу на надшвидкісний засіб ураження 9 доцільно, щоб циліндричні заряди з вибуховою речовиною 2 були розміщені усередині корпуса 8 у безпосередній близькості друг від друга, формуючи, тим самим, детонаційний ланцюг і забезпечуючи передачу детонації на сусідні між собою заряди Формування детонаційного ланцюга дозволяє, за умови послідовного спрацьовування основних подовжених циліндричних зарядів, безупинно впливати на надшвидкісний засіб ураження 9 формованими кумулятивними струменями 11 (див фіг 6 - 1 1 ) При такому впливі на надшвидкісний засіб ураження 9 порушується його суцільність (наприклад, кумулятивний струмінь 11, див фіг 9 - 11) чи його корпус (див фіг 11), а також відбувається відхилення надшвидкісного засобу ураження 9 від первісної траєкторії Конструктивна закінченість забезпечується технологічним розміщенням зарядів динамічного захисту у корпусі 8 (контейнері) Конструктивно в контейнері 8 може бути розміщене від двох і більше циліндричних зарядів, наприклад, сім (як варіант конструктивного виконання) Підвищення ефективності заряда динамічного захисту, що заявляється, у порівнянні з прототипом, досягається за рахунок того, що зазначений заряд динамічного захисту мас високу надійність спрацьовування при впливі кінетичних засобів ураження і, тим самим, має високу здатність до захисту від надшвидкісних засобів ураження Підвищення ефективності заряду динамічного захисту досягається такожй тим, що зазначений заряд спрацьовує при впливі боєприпасів ударнокумулятивної дії, що самоформуються Заряд динамічного захисту, що заявляється, є дуже стійким до впливу підвищених температур, що, у свою чергу, обумовлює високу живучість місць установки блоків зазначених зарядів на об'єкті захисту ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Европатент № 0161390 "Пристрій додаткового динамічного захисту для наземного транспорту", МПК F41H7/04, опубл 25 11 1985 ИСМ, вип 101, №6, л 5,1986 -аналог 2 Патент України № 22154 А "Пристрій для захисту перепони від снарядів", МПК F41H5/07, опубл убюл № 2 від ЗО 04 1998 -прототип 44627 Фіг. 2 коЬпачок 7 т показании Фіг. З Фіг. 4 Фіг. 5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
