Пристрій для викопування коренеплодів

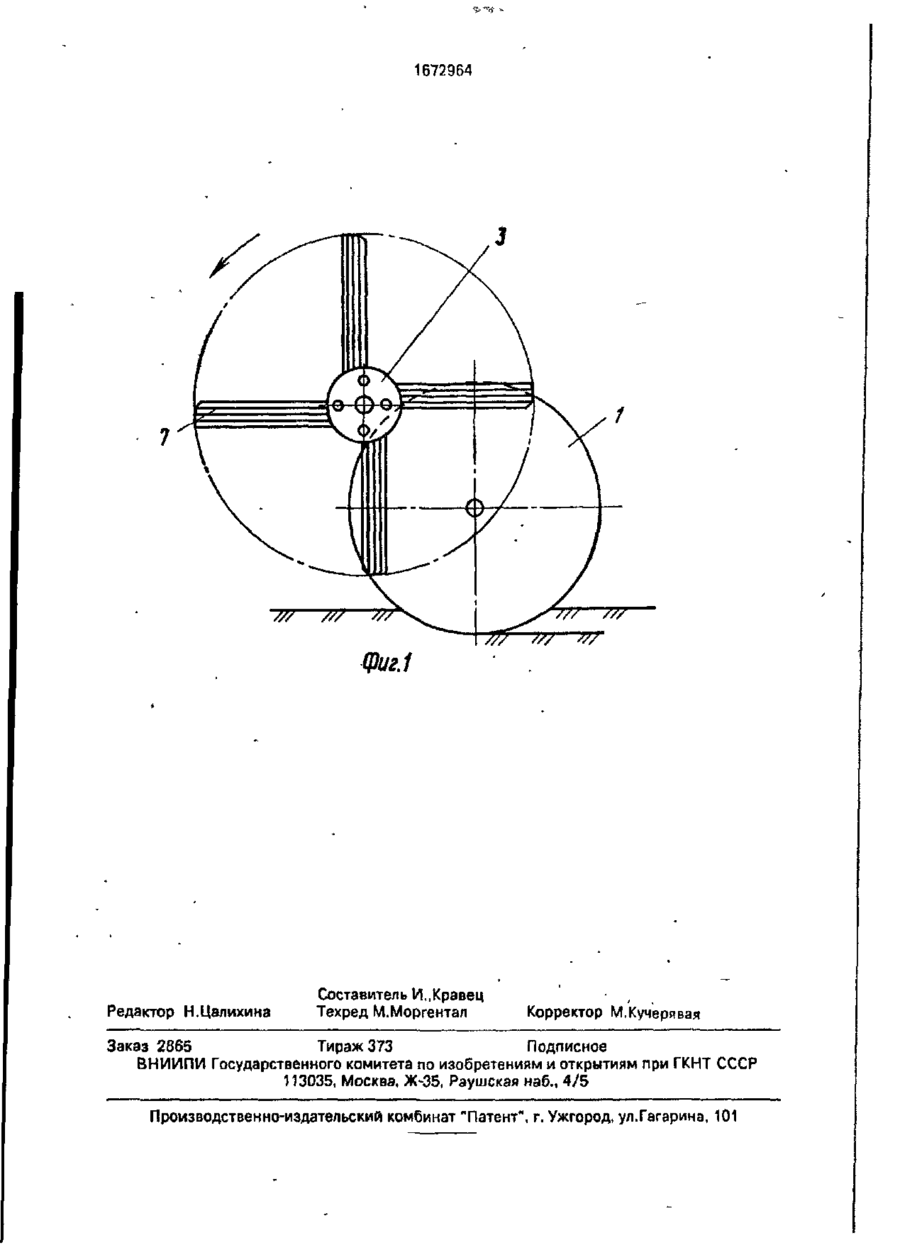

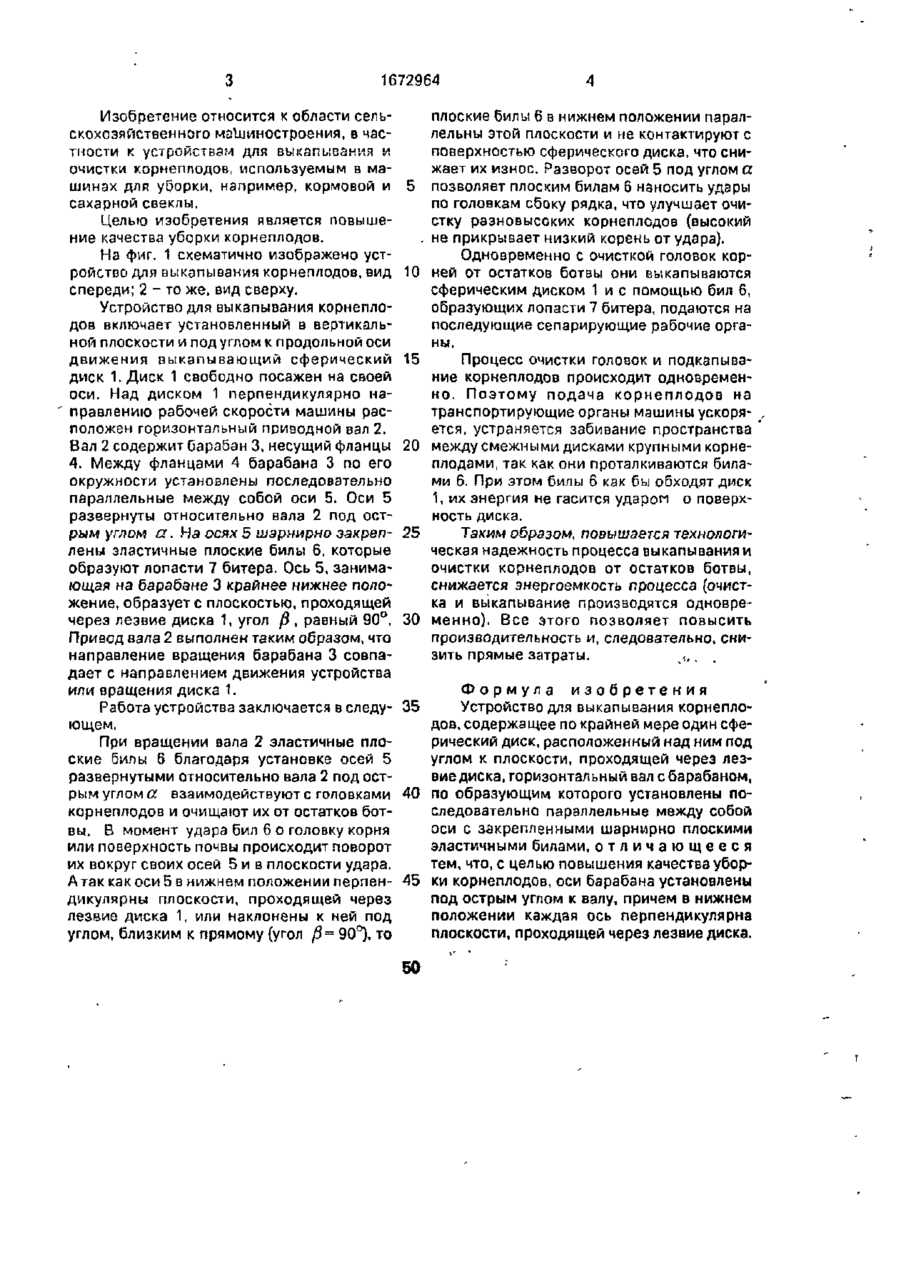

Изобретение относится к сельскохозяйственному машиностроению. Цель - повышение качества уборки корнеплодов. Устройство включает выкапывающий сфе С Ю Г- if Ґ 1672964 Изобретение относится к области сельскохозяйственного машиностроения, в частности к устройствам для выкапывания и очистки корнеплодов, используемым в машинах для уборки, например, кормовой и сахарной свеклы. Целью изобретения является повышение качества уборки корнеплодов. На фиг. 1 схематично изображено устройство для выкапывания корнеплодов, вид спереди; 2 - то же, вид сверху. Устройство для выкапывания корнеплодов включает установленный в вертикальной плоскости и под углом к продольной оси движения выкапывающий сферический диск 1. Диск 1 свободно посажен на своей оси. Над диском 1 перпендикулярно направлению рабочей скорости машины расположен горизонтальный приводной вал 2. Вал 2 содержит барабан 3, несущий фланцы 4. Между фланцами 4 барабана 3 по его окружности установлены последовательно параллельные между собой оси 5. Оси 5 развернуты относительно вала 2 под острым углом а. На осях 5 шарнирно закреплены эластичные плоские билы 6, которые образуют лопасти 7 битера. Ось 5, занимающая на барабане 3 крайнее нижнее положение, образуете плоскостью, проходящей через лезвие диска 1, угол /3 , равный 90°, Привод вала 2 выполнен таким образом, что направление вращения барабана 3 совпадает с направлением движения устройства или вращения диска 1. Работа устройства заключается в следу* ющем. При вращении вала 2 эластичные плоские билы 6 благодаря установке осей 5 развернутыми относительно вала 2 под острым углом а взаимодействуют с головками корнеплодов и очищают их от остатков ботвы. В момент удара бил 6 о головку корня или поверхность почвы происходит поворот их вокруг своих осей 5 и в плоскости удара. А так как оси 5 в нижнем положении перпендикулярны плоскости, проходящей через лезвие диска 1, или наклонены к ней под углом, близким к прямому (угол f$= 90°), то плоские билы 6 в нижнем положении параллельны этой плоскости и не контактируют с поверхностью сферического диска, что снижает их износ. Разворот осей 5 под углом a 5 позволяет плоским билам 6 наносить удары по головкам сбоку рядка, что улучшает очистку разновысоких корнеплодов (высокий . не прикрывает низкий корень от удара). Одновременно с очисткой головок кор10 ней от остатков ботвы они выкапываются сферическим диском 1 и с помощью бил 6, образующих лопасти 7 битера, подаются на последующие сепарирующие рабочие органы. 15 Процесс очистки головок и подкапывание корнеплодов происходит одновременно. Поэтому подача корнеплодов на транспортирующие органы машины ускоряется, устраняется забивание пространства 20 между смежными дисками крупными корнеплодами, так как они проталкиваются билами 6. При этом билы 6 как бы обходят диск 1, их энергия не гасится ударом о поверхность диска. 25 Таким образом, повышается технологическая надежность процесса выкапывания и очистки корнеплодов от остатков ботвы, снижается энергоемкость процесса (очистка и выкапывание производятся одновре30 менно). Все этого позволяет повысить производительность и, следовательно, снизить прямые затраты. *,, Формула изобретения Устройство для выкапывания корнеплодов, содержащее по крайней мере один сферический диск, расположенный над ним под углом к плоскости, проходящей через лезвие диска, горизонтальный вал с барабаном, 40 по образующим которого установлены последовательно параллельные между собой оси с закрепленными шарнирно плоскими эластичными билами, о т л и ч а ю щ е е с я тем, что, с целью повышения качестваубор45 ки корнеплодов, оси барабана установлены под острым углом к валу, причем в нижнем положении каждая ось перпендикулярна плоскости, проходящей через лезвие диска. 35 50 1672964 777 7/7 /77 ЩигЛ Редактор Н.Цалихина Составитель И,,Кравец Техред М.Моргентал Корректор М.Кучерявая Заказ 2865 Тираж 373 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
