Дозатор-змішувач

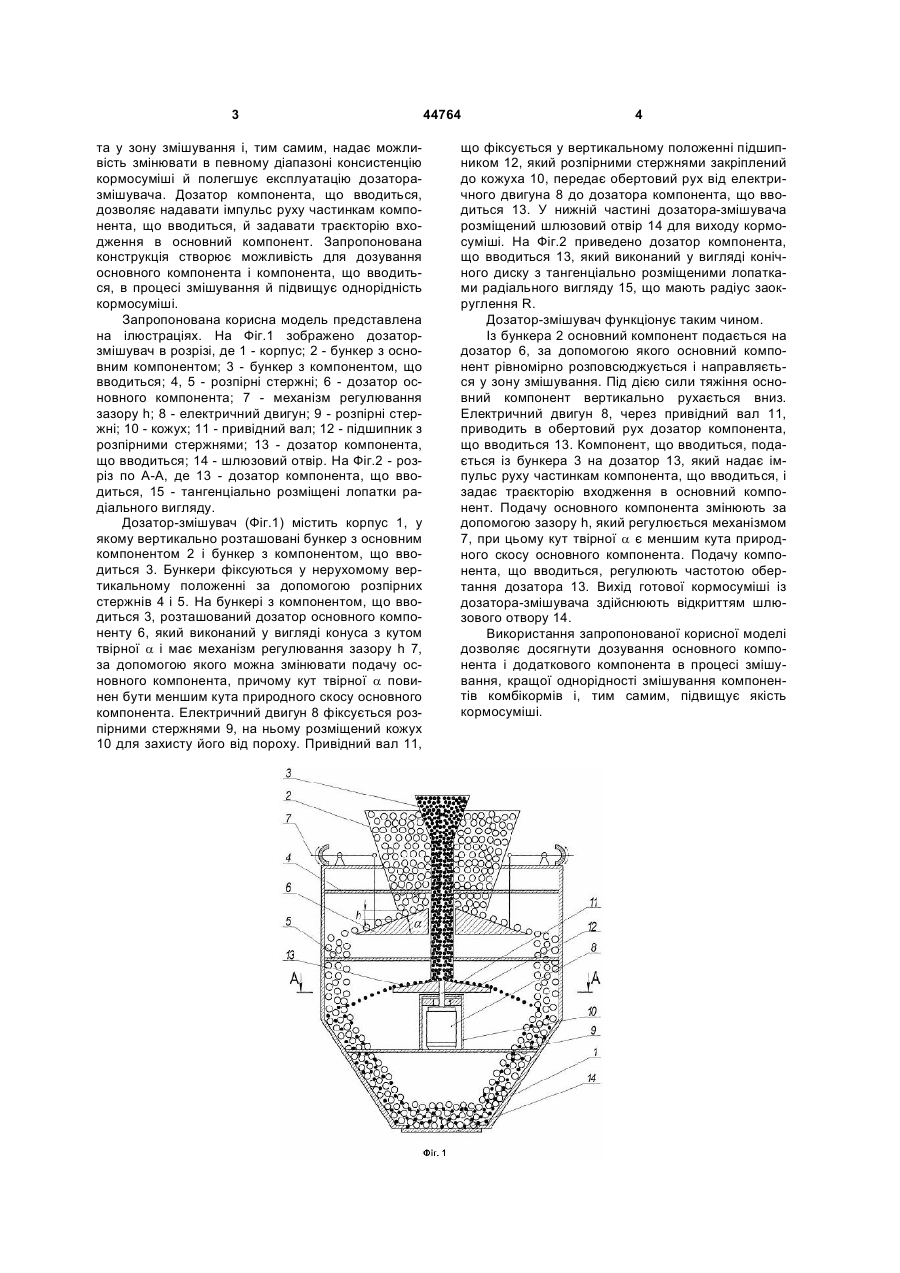

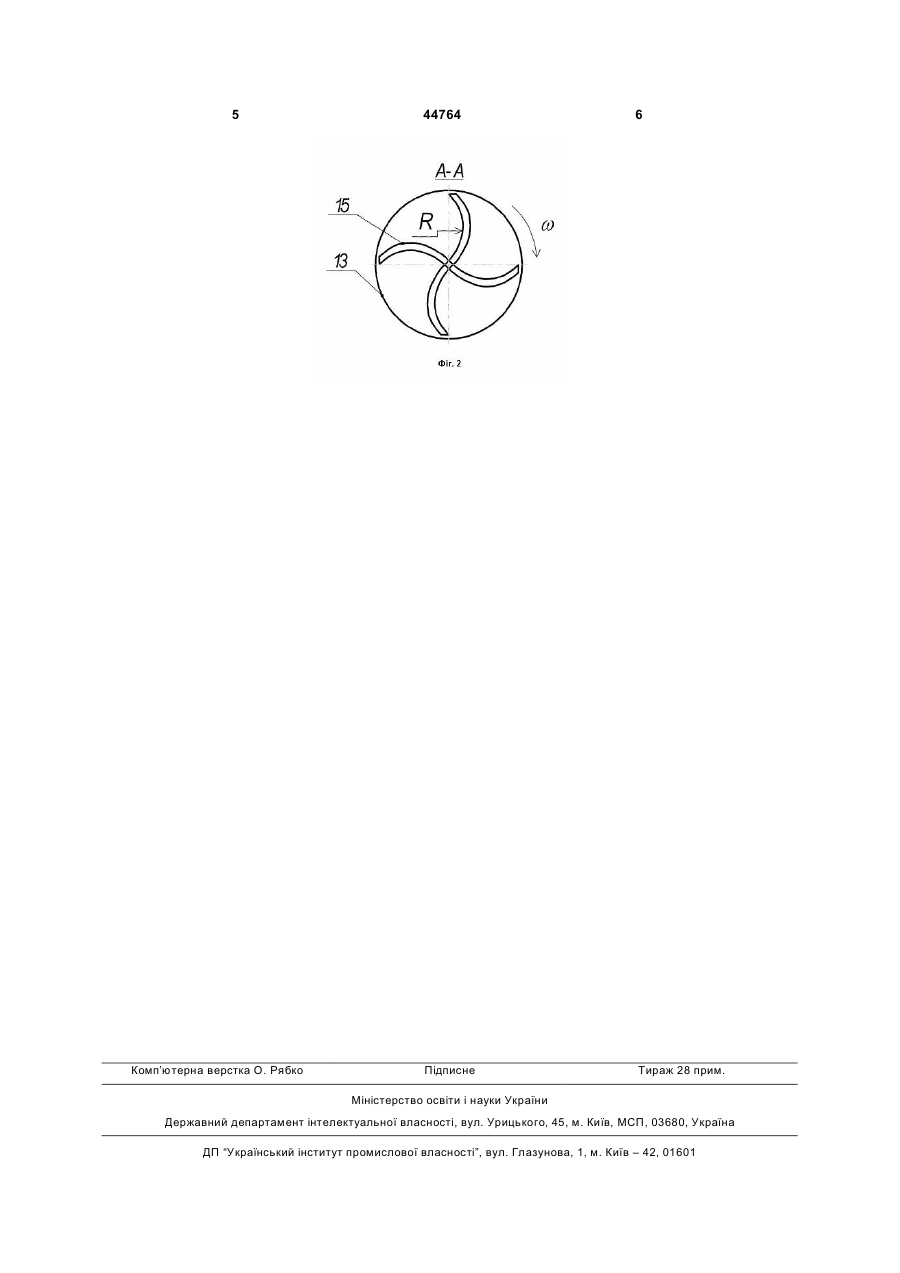

1. Дозатор-змішувач, що містить корпус, привідний вал, який відрізняється тим, що містить вертикально розміщені бункери з основним компонентом і компонентом, що вводиться, у вигляді конусів з отворами у нижній частині, при цьому у верхній частині дозатора-змішувача на бункері з 3 та у зону змішування і, тим самим, надає можливість змінювати в певному діапазоні консистенцію кормосуміші й полегшує експлуатацію дозаторазмішувача. Дозатор компонента, що вводиться, дозволяє надавати імпульс руху частинкам компонента, що вводиться, й задавати траєкторію входження в основний компонент. Запропонована конструкція створює можливість для дозування основного компонента і компонента, що вводиться, в процесі змішування й підвищує однорідність кормосуміші. Запропонована корисна модель представлена на ілюстраціях. На Фіг.1 зображено дозаторзмішувач в розрізі, де 1 - корпус; 2 - бункер з основним компонентом; 3 - бункер з компонентом, що вводиться; 4, 5 - розпірні стержні; 6 - дозатор основного компонента; 7 - механізм регулювання зазору h; 8 - електричний двигун; 9 - розпірні стержні; 10 - кожух; 11 - привідний вал; 12 - підшипник з розпірними стержнями; 13 - дозатор компонента, що вводиться; 14 - шлюзовий отвір. На Фіг.2 - розріз по А-А, де 13 - дозатор компонента, що вводиться, 15 - тангенціально розміщені лопатки радіального вигляду. Дозатор-змішувач (Фіг.1) містить корпус 1, у якому вертикально розташовані бункер з основним компонентом 2 і бункер з компонентом, що вводиться 3. Бункери фіксуються у нерухомому вертикальному положенні за допомогою розпірних стержнів 4 і 5. На бункері з компонентом, що вводиться 3, розташований дозатор основного компоненту 6, який виконаний у вигляді конуса з кутом твірної a і має механізм регулювання зазору h 7, за допомогою якого можна змінювати подачу основного компонента, причому кут твірної a повинен бути меншим кута природного скосу основного компонента. Електричний двигун 8 фіксується розпірними стержнями 9, на ньому розміщений кожух 10 для захисту його від пороху. Привідний вал 11, 44764 4 що фіксується у вертикальному положенні підшипником 12, який розпірними стержнями закріплений до кожуха 10, передає обертовий рух від електричного двигуна 8 до дозатора компонента, що вводиться 13. У нижній частині дозатора-змішувача розміщений шлюзовий отвір 14 для виходу кормосуміші. На Фіг.2 приведено дозатор компонента, що вводиться 13, який виконаний у вигляді конічного диску з тангенціально розміщеними лопатками радіального вигляду 15, що мають радіус заокруглення R. Дозатор-змішувач функціонує таким чином. Із бункера 2 основний компонент подається на дозатор 6, за допомогою якого основний компонент рівномірно розповсюджується і направляється у зону змішування. Під дією сили тяжіння основний компонент вертикально рухається вниз. Електричний двигун 8, через привідний вал 11, приводить в обертовий рух дозатор компонента, що вводиться 13. Компонент, що вводиться, подається із бункера 3 на дозатор 13, який надає імпульс руху частинкам компонента, що вводиться, і задає траєкторію входження в основний компонент. Подачу основного компонента змінюють за допомогою зазору h, який регулюється механізмом 7, при цьому кут твірної a є меншим кута природного скосу основного компонента. Подачу компонента, що вводиться, регулюють частотою обертання дозатора 13. Вихід готової кормосуміші із дозатора-змішувача здійснюють відкриттям шлюзового отвору 14. Використання запропонованої корисної моделі дозволяє досягнути дозування основного компонента і додаткового компонента в процесі змішування, кращої однорідності змішування компонентів комбікормів і, тим самим, підвищує якість кормосуміші. 5 Комп’ютерна верстка О. Рябко 44764 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
