Генератор електричних зарядів
Номер патенту: 44779
Опубліковано: 12.10.2009
Автори: Шарапов Валерій Михайлович, Філімонов Сергій Олександрович
Формула / Реферат
Генератор електричних зарядів, що містить основу та п'єзоелементи, який відрізняється тим, що в генератор введено чотири біморфних п'єзоелементи, маятник та кришку, яка закріплена зверху на основі, біморфні п'єзоелементи утворюють дві пари біморфних п'єзоелементів, причому кожна з пар біморфних п'єзоелементів розташована в одній із координат XY, до того біморфні п'єзоелементи в одній координаті розташовані один напроти іншого, крім того маятник, який складається з тяги та інерційної маси, вільно рухається в кришці, що виконана з пружного матеріалу.
Текст

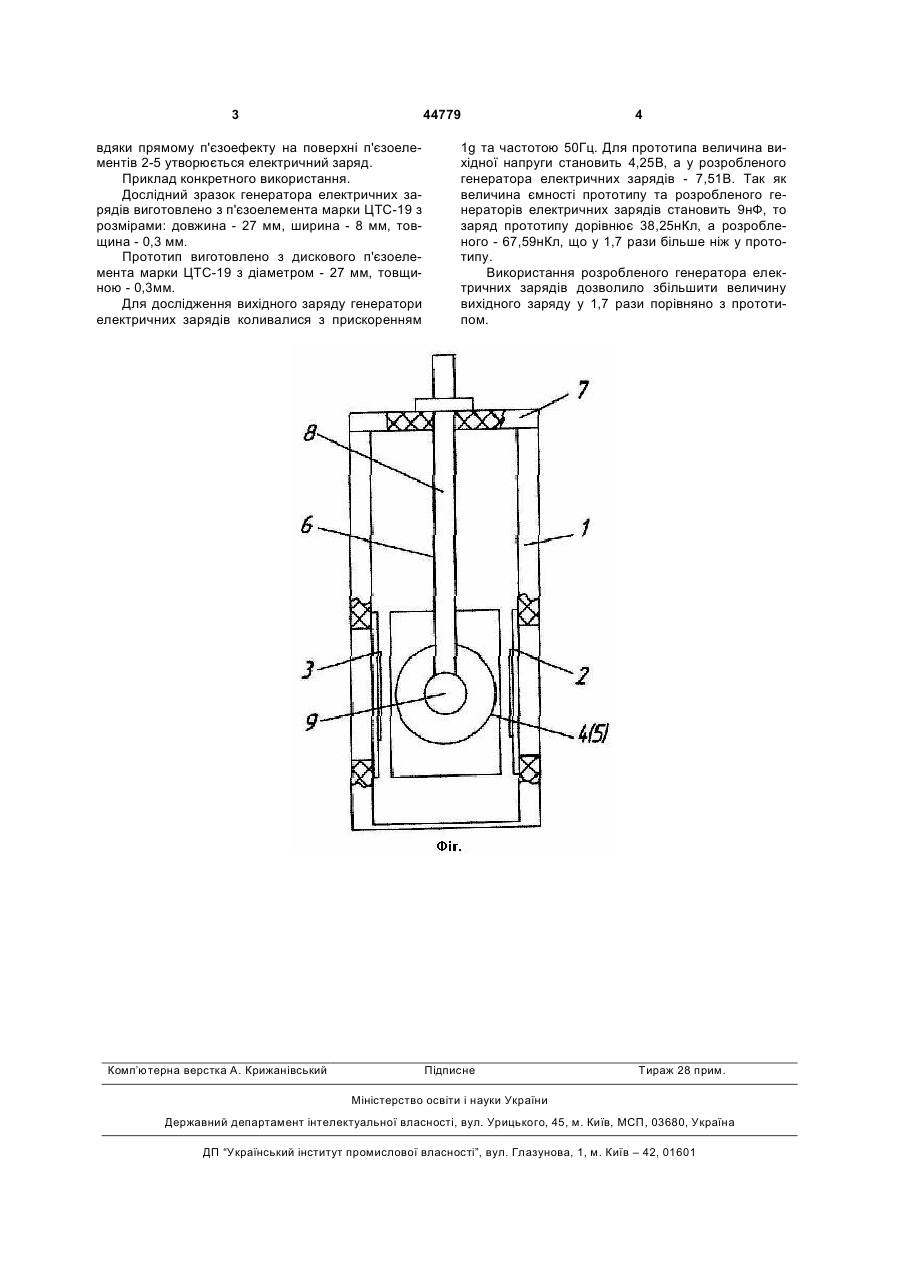

Генератор електричних зарядів, що містить основу та п'єзоелементи, який відрізняється тим, що в генератор введено чотири біморфних п'єзо 3 44779 вдяки прямому п'єзоефекту на поверхні п'єзоелементів 2-5 утворюється електричний заряд. Приклад конкретного використання. Дослідний зразок генератора електричних зарядів виготовлено з п'єзоелемента марки ЦТС-19 з розмірами: довжина - 27 мм, ширина - 8 мм, товщина - 0,3 мм. Прототип виготовлено з дискового п'єзоелемента марки ЦТС-19 з діаметром - 27 мм, товщиною - 0,3мм. Для дослідження вихідного заряду генератори електричних зарядів коливалися з прискоренням Комп’ютерна верстка А. Крижанівський 4 1g та частотою 50Гц. Для прототипа величина вихідної напруги становить 4,25В, а у розробленого генератора електричних зарядів - 7,51В. Так як величина ємності прототипу та розробленого генераторів електричних зарядів становить 9нФ, то заряд прототипу дорівнює 38,25нКл, а розробленого - 67,59нКл, що у 1,7 рази більше ніж у прототипу. Використання розробленого генератора електричних зарядів дозволило збільшити величину вихідного заряду у 1,7 рази порівняно з прототипом. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectric charge generator
Автори англійськоюSharapov Valerii Mykhailovych, Filimonov Serhii Oleksandrovych
Назва патенту російськоюГенератор электрических зарядов
Автори російськоюШарапов Валерий Михайлович, Филимонов Сергей Александрович
МПК / Мітки
Мітки: генератор, електричних, зарядів
