Грунтообробне знаряддя

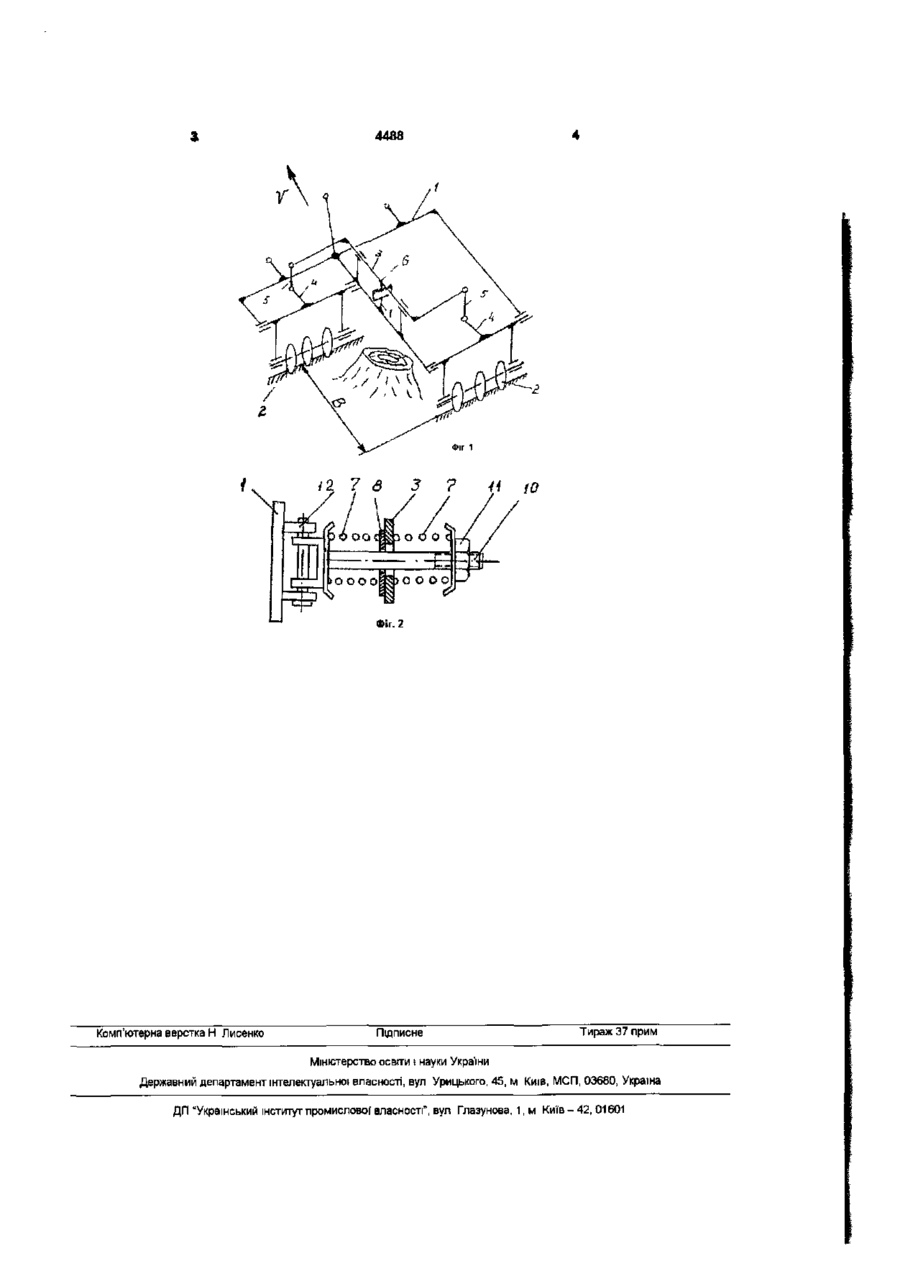

Ґрунтообробне знаряддя, що містить раму, дві секції дискових батарей, з'єднаних шарнірноважільним механізмом у вигляді коромисла, важелів і тяг яке відрізняється тим, що між рамою і коромислом встановлений стабілізатор холостого ходу у вигляді двох пружин з регульованою жорсткістю, встановлених по боках коромисла І тяги, з'єднаної шарнірно з рамою Корисна модель відноситься до лісового господарства, зокрема до дискових ґрунтообробних знарядь, які призначені для роботи на нерозкорчованих зрубах, тобто для роботи на землях при наявності перешкод порогового типу (пеньки, каміння та ін ) Для роботи в таких умовах, ВІДОМІ ґрунтообробні знаряддя, які складаються з рами, дискових батарей, шарнірно з'єднаних з рамою та запобіжного механізму у вигляді пружних елементів (Зима Й М , Малюгин Т Т "Механизация лесохозяйственных работ" М "Лесная промышленность" 1976, стр 74-76, Машины, механизмы и оборудование лесного хозяйства Справочник /В Н Винокуров, В Е Демкин и др / М МГУЛ стр 123-1260) Відоме дискове лісове ґрунтообробне знаряддя для роботи на нерозкорчованих зрубах за а.с СРСР №1459615, МПК А01В63/24, що містить раму, дві дискові батареї, які зв'язані між собою шарнірно-важильним механізмом Недоліком ґрунтообробного знаряддя є те, що при холостому ходу агрегату, при піднятому ґрунтообробному знарядді під час транспортування агрегату або при розворотах внаслідок інерційних сил дискові батареї розгойдуються, що призводить до небажаних динамічних навантажень на агрегат, та погіршує умови праці тракториста В основу корисної моделі поставлена задача створити ґрунтообробне дискове знаряддя для роботи на нерозкорчованих зрубах, із стабілізацією положення агрегату при холостому ході Поставлене завдання вирішується тим, що у ґрунтообробному знарядді яке складається з ра ми, двох дискових батарей, з'єднаних шарнірноважільним механізмом у вигляді коромисла, тяг і важелів згідно винаходу на ґрунтообробному знарядді встановлений стабілізатор холостого ходу у вигляді двох пружин з регульованою жорсткістю, встановлених по боках коромисла, і тяги, з'єднаної шарнірно з рамою На Фіг 1 показана загальна схема ґрунтообробного знаряддя, на Фіг 2 - схема конструкції стабілізатора холостого ходу Ґрунтообробне знаряддя включає раму 1, дві секції дискових батарей 2, які з'єднані між собою за допомогою шарнірно-важільного механізму у вигляді коромисла 3 важелів 4, тяг 5, стабілізатора 6 Стабілізатор 6 містить дві пружини 7, реґуЛЬОВОЧНІ шайби 8, тягу 10 з гайкою 11, яка з'єднана з рамою 1 шарніром 12 При холостому ходу агрегату при піднятому ґрунтообробному знарядді гойдання дискових батарей 2, стабілізується пружинами 7 Необхідну стабілізуючу силу встановлюють попереднім стисненням пружин 7 за допомогою шайб 8 і гайки 11 Сили попереднього стиснення залежать від параметрів конструкції ґрунтообробного знаряддя Робочий хід пружин 7 повинен забезпечити необхідне відхилення коромисла 3 під час роботи агрегату Корисна модель дає змогу ліквідувати розгойдування дискових батарей під час холостого ходу агрегату і тим самим поліпшити умови праці тракториста та зменшити небажане динамічне навантаження на агрегат 00 00 4488 i% 7 в 3 ? {1 to Фіг. 2 Комп'ютерна верстка Н Лисенко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової" власності", вуп Глазунова, 1, м Київ - 42,01601
