Машина для викопування дерев

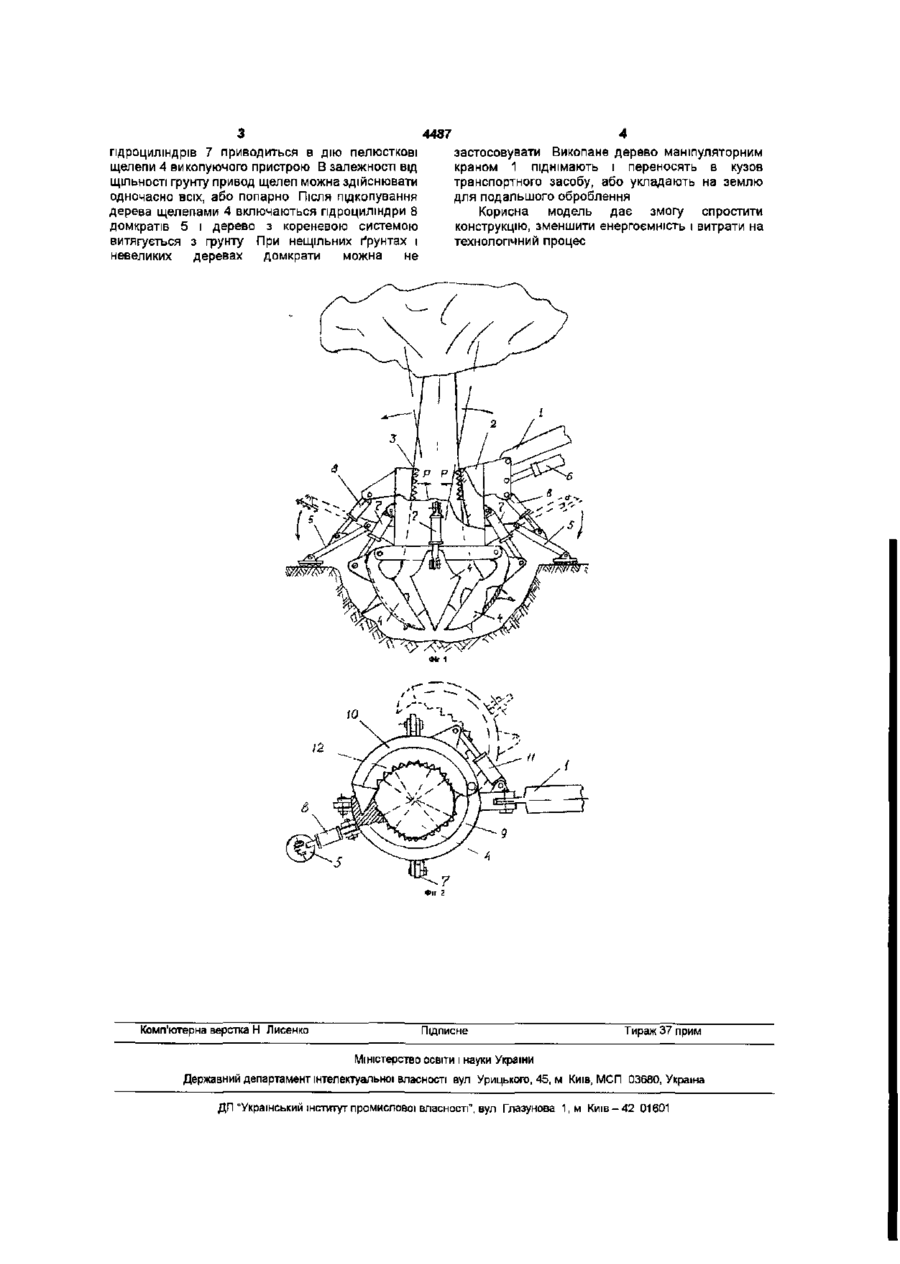

Машина для викопування дерев, яка складається з самохідного шасі з гідравлічним краном на стрілі якого змонтований захоплювач і різальний механізм, яка відрізняється тим, що на корпусі захватно-різального пристрою додатково встановлені гідравлічні домкрати, різальний механізм виконаний у вигляд/ двох або бгльше пелюсткових щелеп з приводом від гідроциліндрів а на внутрішній поверхні щелеп захоплювача встановлені гребінки Корисна модель відноситься до машин і механізмів для викопування фаутних дерев під час реконструкції зелених насаджень в містах і селищах, а також може бути використана у лісовому, лісомеліоративному і сільському господарстві при розчистці земель від лісових і плодових дерев під сільськогосподарські угіддя, траси доріг, нафто- та газопроводи та ІНШІ інженерні споруди Відомий пристрій для вирізування пеньків і дерев, який складається з самохідного шасі, на рамі якого змонтований маніпуляторний кран з захватом і механізмом барового типу для підрізання кореневої системи дерева, а також системи приводу захоплювача і різального механізму (патент Російської Федерації №2060641 MKHA01G23/02, 23/06) Недоліком такого пристрою є те, що конструкція різального механізму і його приводу складна і дорога, так як потрібно використовувати спеціальні барові різці Крім цього ресурс роботи їх в умовах реконструкції зелених насаджень в міських умовах невеликий у зв'язку з наявністю у прикореневій зоні різних включень у вигляді каміння будівельного сміття та ін В основу корисної моделі ставиться завдання спростити конструкцію, зменшити енергоємність і витрати на технологічний процес Поставлене завдання вирішується тим, що у машини для викопування дерев, яка складається з самохідного шасі з гідравлічним краном, на стрілі якого змонтований захоплювач і різальний механізм, згідно винаходу на корпусі захватно різального пристрою додатково встановлені гідравлічні домкрати, різальний механізм виконаний у вигляді двох або більше пелюсткових щелеп з приводом від гідроциліндрів, а на внутрішній поверхні щелеп захоплювача встановлені гребінки На Фіг 1 приведена загальна схема пристрою, на Фіг 2 вид зверху Машина для викопування дерев (Фіг 1) складається з самохідного шасі (на схемі не показано) на якому змонтований гідравлічний кран зі стрілою 1, до якої приєднаний корпус 2 захватно-викопочного пристрою, який складається з захвата 3 і викопочного механізму у вигляді двох або більше пелюсткових щелеп 4, домкратів 5 і гідроциліндрів приводу корпусів, пелюсткових щелеп 7, домкратів 8 і захоплювача 11 Захоплювач (Фіг 2) складається з нерухомої 9 і рухомої щелепи 10, на внутрішніх поверхнях яких встановлені гребінки 12 Викопуюча машина за допомогою стріли 1 корпуса 2 викопочного пристрою підводиться до дерева Після ЧОГО розкривається захоплювач 3 і здійснюється наведення його на прикореневу частину стовбура і захоплювання стовбура шляхом замкнення рухомої щелепи 10 гідроциліндром 11 Для надійного контакту зі стовбуром і забезпечення відповідної величини вертикальної сили викопування на внутрішніх поверхнях щелеп захоплювача установлені гребінки 12 Так як при реконструкції насаджень виконуються в основному, фаутні дерева, які потім утилізуються, то пошкодження стовбурної деревини зубцями гребінки допускається Після захоплювання дерева за допомогою Г 00 4487 гідроциліндрів 7 приводиться в дію пелюсткові щелепи 4 викопуючого пристрою В залежності від ЩІЛЬНОСТІ грунту привод щелеп можна здійснювати одночасно всіх, або попарно Після підкопування дерева щелепами 4 включаються гідроциліндри 8 домкратів 5 і дерево з кореневою системою витягується з грунту При нещільних ґрунтах і невеликих деревах домкрати можна не 4 застосовувати Викопане дерево маніпуляторним краном 1 піднімають і переносять в кузов транспортного засобу, або укладають на землю для подальшого оброблення Корисна модель дає змогу спростити конструкцію, зменшити енергоємність і витрати на технологічний процес Ю 12 Комп'ютерна верстка Н Лисенко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45, м Київ, МСП 03680, Україна ДП "Український інспттут промислової власності", вул Глазунова 1,м К и ї в - 4 2 01601
