Ротаційне грунтообробне знаряддя

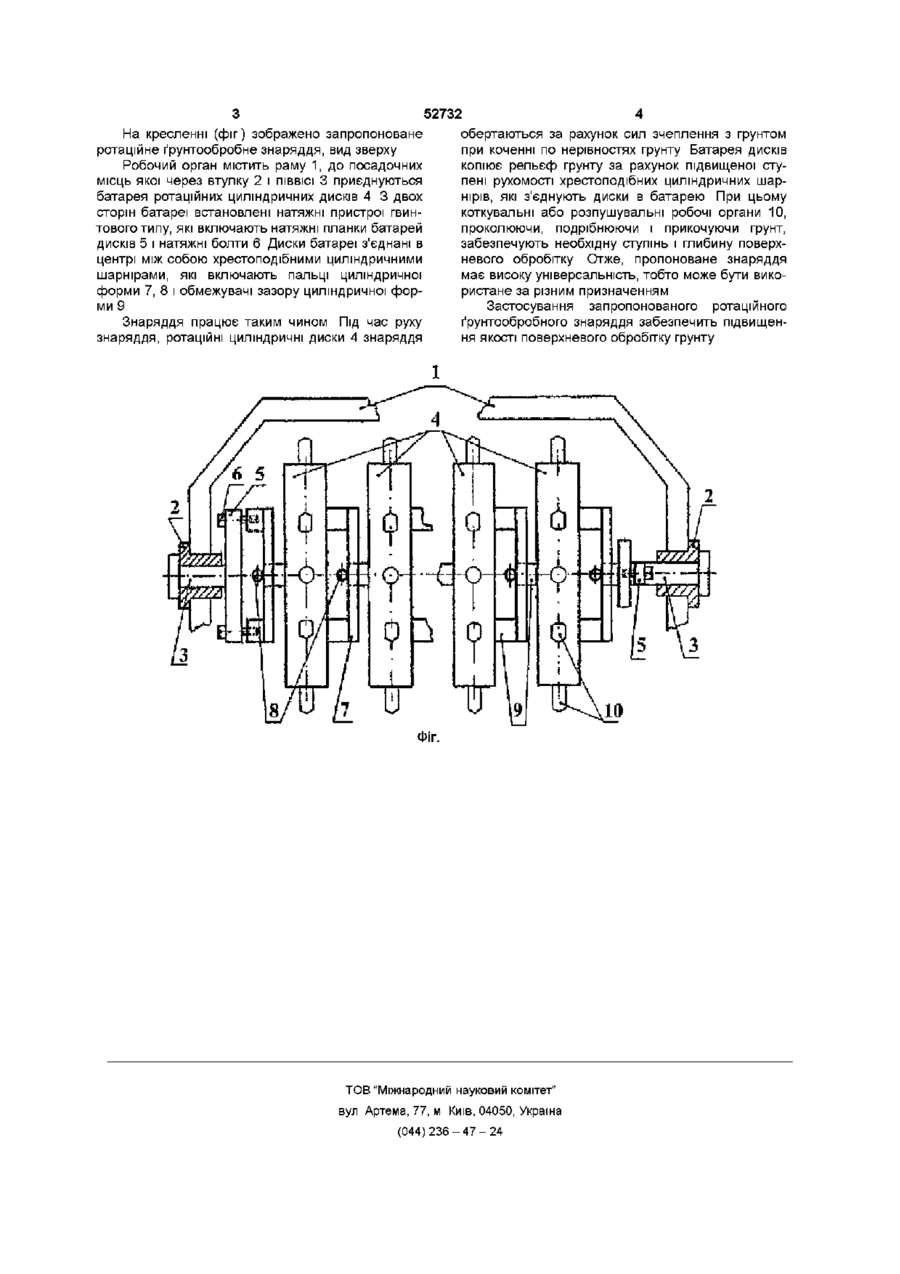

1 Ротаційне ґрунтообробне знаряддя, яке містить ротаційні диски і рамку, яке відрізняється тим, що ротаційні диски виконані циліндричними та з'єднані в центрі між собою в батарею хрестоподібними циліндричними шарнірами, які містять пальці і обмежувачі зазору циліндричної форми 2 Ротаційне ґрунтообробне знаряддя по п 1, яке відрізняється тим, що на циліндричній поверхні ротаційних дисків жорстко закріплені коткувальні або розпушувальні робочі органи 3 Ротаційне ґрунтообробне знаряддя по п 1, яке відрізняється тим, що батарея ротаційних циліндричних дисків з двох сторін приєднана до посадочних місць рамки за допомогою втулки і осі, яка з'єднана з елементами хрестоподібного циліндричного шарніра через натяжні пристрої гвинтового типу Винахід належить до сільськогосподарського машинобудування, зокрема до ротаційних безприводних робочих органів для поверхневого обробітку грунту Відоме ґрунтообробне знаряддя - каток голчато-шпоровий ЗККШ-6 (див Сельскохозяйственная техника Каталог в 3-х т - Изд 6-е перераб и доп / Под общ ред чл -корр ВАСХНИЛ В И Черноиванова Т 1 - М , 1991 - с 170) Він складається із передньої і двох задніх шарнірно з'єднаних ланок Кожна ланка має зварну раму, дві дискові батареї, причіп і два баластних ящика, бічні зачепи на передній ланці катка Робочими органами катка є литі диски, по колу обода яких з обох боків рівномірно розміщені клиновидні шпори Диски вільно насаджені на вісь (крім крайнього) і обертаються незалежно навколо осі і один одного чотири окремі батареї Недоліком цих знарядь є з'єднання дисків за допомогою ВІСІ, в зв'язку з чим не досягаються копіювання рельєфу поверхні та висока якість руйнування грудок і кірки грунту, а також вирівнювання поверхні зораного поля Винаходом поставлено завдання підвищити якість поверхневого обробітку грунту за рахунок покращання копіювання поверхні поля ротаційними дисками із збільшеним ступенем рухомості відносно один одного Поставлене винаходом завдання досягається ротаційним ґрунтообробним знаряддям, яке містить ротаційні диски і рамку, а його циліндричні ротаційні диски з'єднані в центрі між собою в батарею хрестоподібними циліндричними шарнірами, які містять пальці і обмежувачі зазору циліндричної форми, при цьому на циліндричній поверхні ротаційних дисків жорстко закріплені коткувальні або розпушувальні робочі органи, батарея ротаційних циліндричних дисків з двох сторін приєднуються до посадочних місць рамки за допомогою втулки і ВІСІ, яка з'єднана з елементами хрестоподібного циліндричного шарніра через натяжні пристрої гвинтового типу Найбільш близьким рішенням до пропонованого є голчата борона БИТ-ЗА (див Сельскохозяйственная техника Каталог в 3-х т - Изд 6-е перераб и доп / Под общ ред чл -корр ВАСХНИЛ В И Черноиванова Т 1 - М , 1991 - с 150 151) Вона складається із рами, яка опирається на два пневматичні колеса, гідравлічного механізму піднімання, причіпного пристрою, двох передніх і двох задніх батарей голчатих дисків Робочі органи - литі голчаті диски, зібранні на загальній ВІСІ В Шарніри забезпечують підвищену ступінь рухомості ротаційних дисків О со 1^ сч ю 52732 На кресленні (фіг) зображено запропоноване ротаційне ґрунтообробне знаряддя, вид зверху Робочий орган містить раму 1, до посадочних місць якої через втулку 2 і ПІВВІСІ 3 приєднуються батарея ротаційних циліндричних дисків 4 3 двох сторін батареї встановлені натяжні пристрої гвинтового типу, які включають натяжні планки батарей дисків 5 і натяжні болти 6 Диски батареї з'єднані в центрі між собою хрестоподібними циліндричними шарнірами, які включають пальці циліндричної форми 7, 8 і обмежувачі зазору циліндричної форми 9 Знаряддя працює таким чином Під час руху знаряддя, ротаційні циліндричні диски 4 знаряддя обертаються за рахунок сил зчеплення з грунтом при коченні по нерівностях грунту Батарея дисків копіює рельєф грунту за рахунок підвищеної ступені рухомості хрестоподібних циліндричних шарнірів, які з'єднують диски в батарею При цьому коткувальні або розпушувальні робочі органи 10, проколюючи, подрібнюючи і прикочуючи грунт, забезпечують необхідну ступінь і глибину поверхневого обробітку Отже, пропоноване знаряддя має високу універсальність, тобто може бути використане за різним призначенням Застосування запропонованого ротаційного ґрунтообробного знаряддя забезпечить підвищення якості поверхневого обробітку грунту Фіг. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
