Строп-контейнер для круглих лісоматеріалів
Номер патенту: 4489
Опубліковано: 17.01.2005
Автори: Бегеба Станіслав Володимирович, Бегеба Володимир Миколайович
Формула / Реферат

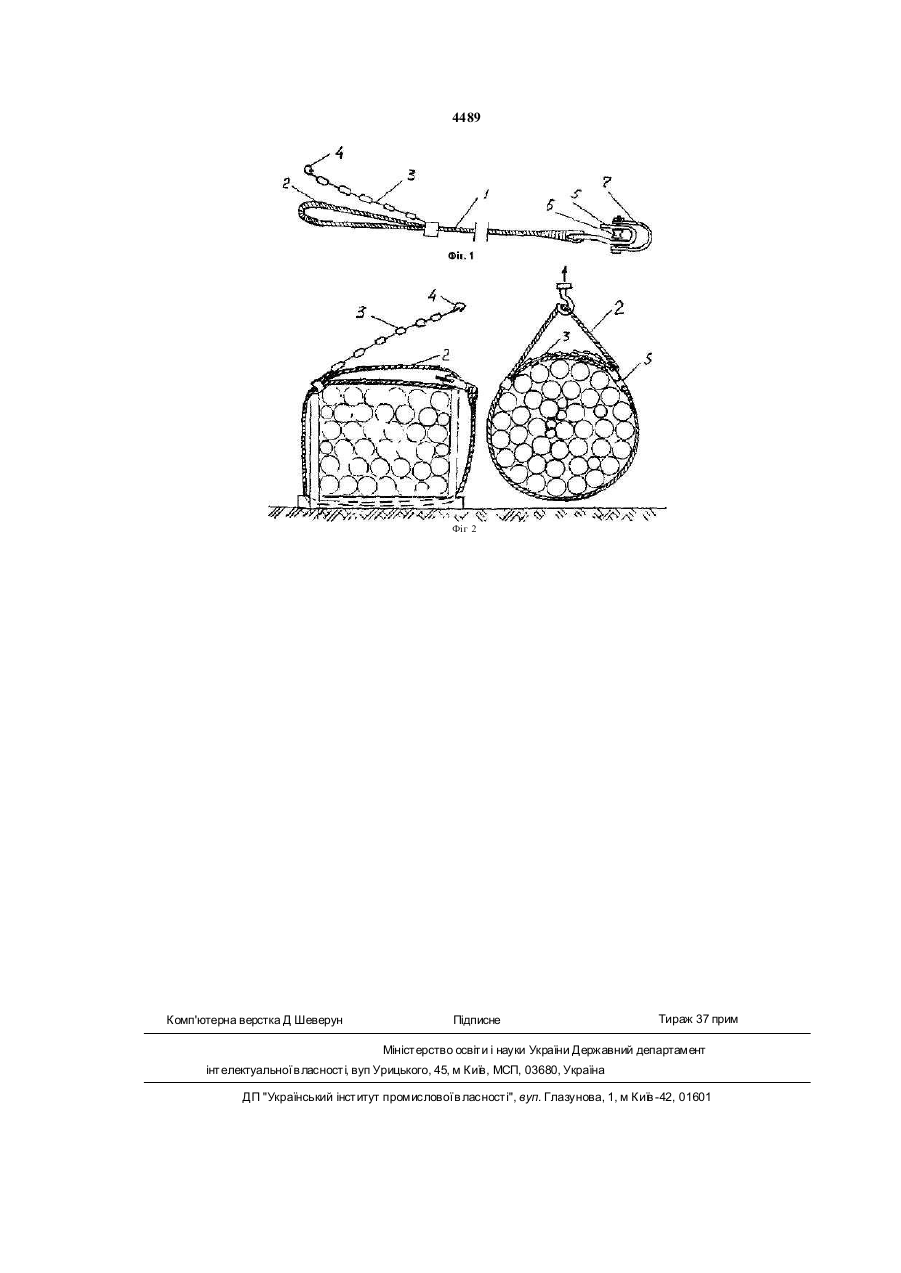

Строп-контейнер для круглих лісоматеріалів, який містить канатний строп з двома петлями на кінцях, замикаючий пристрій і напрямний ролик, який відрізняється тим, що розмір більшої з петель стропа становить до двох третин довжини окружності пакета, а замикаючий пристрій містить пластинчатий гак з напрямним роликом, скобу і ланцюгову вставку із фіксатором.
Текст
УКРАЇНА (19) UA (11)4489 (із) U (51)7В66С1/12 МІНІСТЕРСТВО ОСВІТИ Г НАУКИ УКР АЇНИ ДЕР ЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відпов ідальність власника патенту (54) СТРОП-КОНТЕЙНЕР ДЛЯ КРУГЛИХ ЛІСОМАТЕРІАЛІВ 1 (21)20040503742 (22)19 05 2004 (24)17.01.2005 * , (46)17.01.2005, Бюл №1, 2005р. (72) Бегеба Володимир Миколайович, Бегеба Ста ніслав Володимирович (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ Корисна модель відноситься до вантажнопідйомних пристроїв, зокрема, до засобів пакетування і перевантаження різних штучних вантажів {труб, лісоматеріалів, будівельних конструкцій тощо) і в першу чергу для круглих короткомірних лісоматеріалів Для використання вантажопідйомних операцій при пакетуванні і перевантажуванні штучних матеріалів відомі різні конструкції стропів (а с. СССР №1733365, 1799837, патент Російської Федерації №2013345, В66С1/12). Відома конструкція канатного затискуючого вантажозахоплювача за ас. СССР №1773842 МКИ В66С/12 (прототип), яка складається з канатної стропи з двома петлями на кінцях і замка для фіксації каната з вмонтованим напрямним валиком і зажимом При використанні таких строп-контейнеріе для пакетування і перевантаження короткомірних круглих лісоматеріалів нами були виявлені такі недоліки 1 Нещільне затиснення пачки штучних матеріалів внаслідок наявності в верхній частині пакета незаповненої матеріалом зони, що проводить до випадання короткомірних штучних матеріалів з пакета, наприклад, короткомірних лісоматеріалів (дрова, технологічні сортименти, рудстояк та н.), 2. Конструкція замка для затискання і фіксації каната складна і, як показали наші дослідження, не забезпечує надійного стиснення каната, особливо для великогабаритних пакетів, які укладаються у багатоярусні штабелі і в наслідок чого виникають великі розпірні зусилля В основу корисної моделі поставлено завдання покращити затягування і формування пачки лісоматеріалів, підвищити надійність фік (57) Строп-контейнер для круглих лісоматеріалів, який містить канатний строп з двома петлями на кінцях, замикаючий пристрій і напрямний ролик, який відрізняється тим, що розмір більшої з петель стропа становить до двох третин довжини окружності пакета, а замикаючий пристрій містить пластинчатий гак з напрямним роликом, скобу і ланцюгову вставку із фіксатором сації строп-контейнера у затягнутому положенні Поставлене завдання досягається тим, що у строп-контейнері для кругли х лісоматеріалів, який містить канатний строп з двома петлями на кінцях, заминаючий пристрій і напрямний ролик, згідно винаходу розмір більшої з петель стропа становить до двох третин довжини окружності пакета, а замикаючий пристрій містить пластинчатий гак з напрямним роликом, скобу і ланцюгову вставку із фіксатором На Фіг 1 проведена загальна схема стропконтейнера На Фіг 2, 3 схеми його роботи Строп-контейнер складається з несучого каната 1, на одному КІНЦІ якого, розташована велика вантажо-затискуюча петля 2 з ланцюговою вставкою 3 і защіпкою 4, а на другому КІНЦІ несучого каната 1 в петлі закріплений плоский гак 5 з роликом 6 і скобою 7 Під попередньо сформований на підкладках штабель короткомірної деревини заводиться строп-контейнер і гак 5 начіпляють на вантажозатискуючу петлю 2 Після чого за допомогою вантажопідйомного механізму вантаж піднімається на невелику висоту (Фіг.З) Внаслідок гравітаційних сил, пачка лісоматеріалів щільно стискується вантажо-стискуючою петлею 2 Після стягування пачки сформовані у пакет лісоматеріали замикаються за допомогою ланцюгової вставки 3, скоби 7 і защіпки 4 Сформований таким чином пакет лісоматеріалів можна перевантажувати багато разів на шляху проходження вантажу до споживача, а вантажне захватний строп використо вува ти , як ба га тоо боро тній строп контейнер. Розмикання строп-контейнера здійснюється у зворотній до замикання послідовності. О) 00 4489 Фіг 2 Комп'ютерна верстка Д Шеверун Підписне Тираж 37 прим Міністерство освіт и і науки України Державний департамент інтелектуальної в ласності, вуп Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової в ласності", вуп. Глазунова, 1, м Київ -42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюStrap container for round timber
Автори англійськоюBeheba Volodymyr Mykolaiovych, Beheba Stanislav Volodymyrovych
Назва патенту російськоюСтроп-контейнер для круглых лесоматериалов
Автори російськоюБегеба Владимир Николаевич, Бегеба Станислав Владимирович
МПК / Мітки
МПК: B66C 1/12
Мітки: круглих, лісоматеріалів, строп-контейнер
