Віброзбуджувач
Номер патенту: 44971
Опубліковано: 26.10.2009
Автори: Нестеренко Тетяна Миколаївна, Педь Дмитро Сергійович, Хименко Олександр Іванович, Нестеренко Микола Петрович
Формула / Реферат
Віброзбуджувач, що містить корпус із кришками, масляний картер і встановлений у підшипникових опорах привідний порожнистий вертикальний вал з дебалансом і осьовим та радіальними отворами для підведення масла, напірну конусну втулку, встановлену на нижньому кінці привідного вертикального вала і розташовану в масляному картері, та розміщений у верхній частині вала маслонакопичувач, який відрізняється тим, що для підвищення надійності віброзбуджувача шляхом подачі рідкого мастила до підшипників вертикального вала в момент пуску внутрішня порожнина напірної втулки оснащена клапаном, а зовнішня поверхня напірної втулки виконана ребристою та охоплена з зазором нерухомою конічною напрямною.
Текст

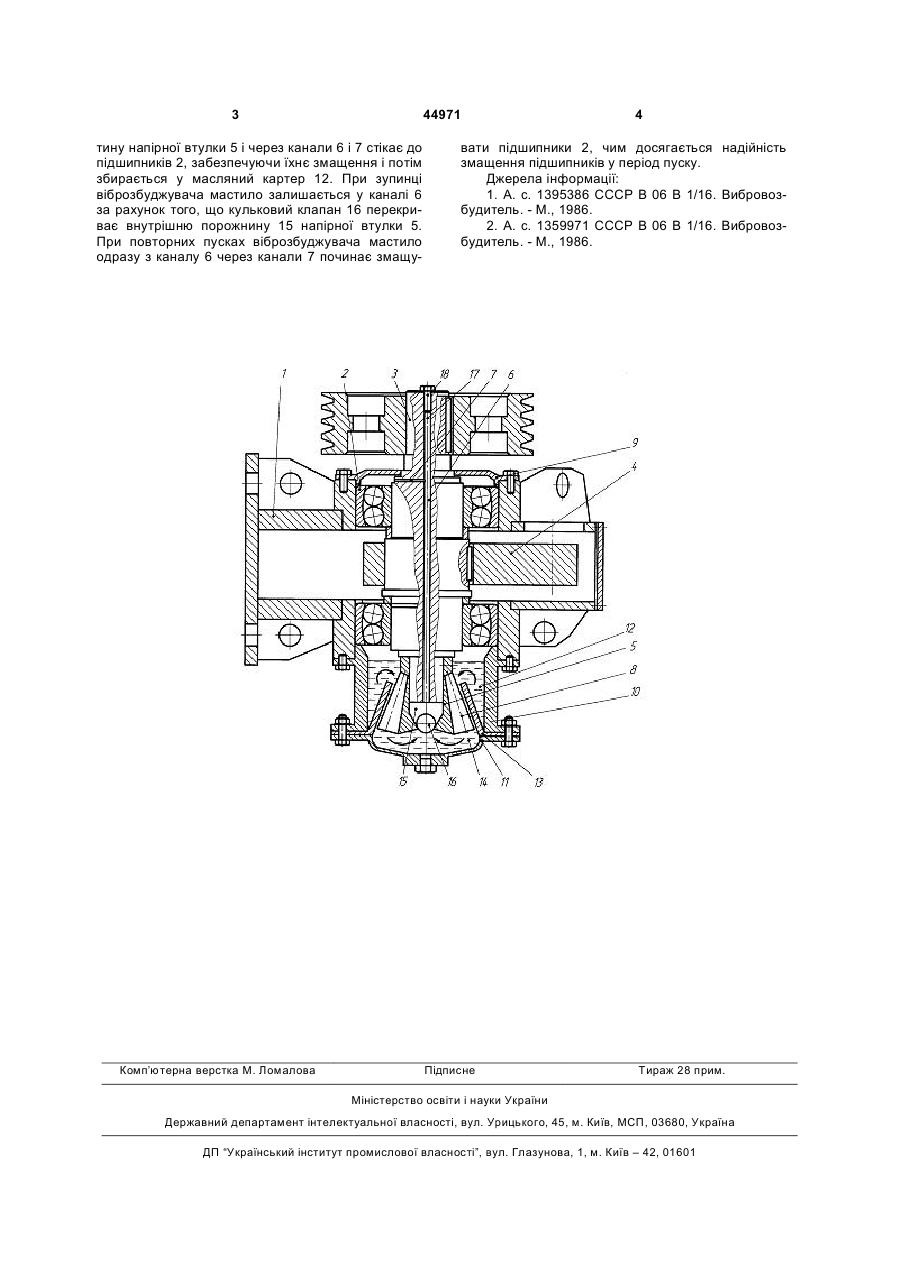

Віброзбуджувач, що містить корпус із кришками, масляний картер і встановлений у підшипникових опорах привідний порожнистий вертикаль 3 44971 тину напірної втулки 5 і через канали 6 і 7 стікає до підшипників 2, забезпечуючи їхнє змащення і потім збирається у масляний картер 12. При зупинці віброзбуджувача мастило залишається у каналі 6 за рахунок того, що кульковий клапан 16 перекриває внутрішню порожнину 15 напірної втулки 5. При повторних пусках віброзбуджувача мастило одразу з каналу 6 через канали 7 починає змащу Комп’ютерна верстка М. Ломалова 4 вати підшипники 2, чим досягається надійність змащення підшипників у період пуску. Джерела інформації: 1. А. с. 1395386 СССР В 06 В 1/16. Вибровозбудитель. - М., 1986. 2. А. с. 1359971 СССР В 06 В 1/16. Вибровозбудитель. - М., 1986. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVibration exciter
Автори англійськоюNesterenko Mykola Petrovych, Khymenko Oleksandr Ivanovych, Nesterenko Tetiana Mykolaivna, Ped Dmytro Serhiiovych
Назва патенту російськоюВибровозбудитель
Автори російськоюНестеренко Николай Петрович, Хименко Александр Иванович, Нестеренко Татьяна Николаевна, Педь Дмитрий Сергеевич
МПК / Мітки
МПК: B06B 1/10
Мітки: віброзбуджувач
