Віброзбуджувач пневматичний
Номер патенту: 16392
Опубліковано: 15.08.2006
Автори: Ольшанецький Олександр Наумович, Коришев Сергій Олексійович
Формула / Реферат
Віброзбуджувач пневматичний, що містить робочий орган, робочу і вихлопну камери, між якими розміщено розділовий елемент, який відрізняється тим, що робочий орган виконано у вигляді осердя, а розділовий елемент - у вигляді еластичної мембрани, при цьому осердя закріплено на проміжній і розділовій еластичних мембранах, робоча камера розміщена між осердям і розділовим елементом, а вихлопна камера - між основою і розділовим елементом.
Текст

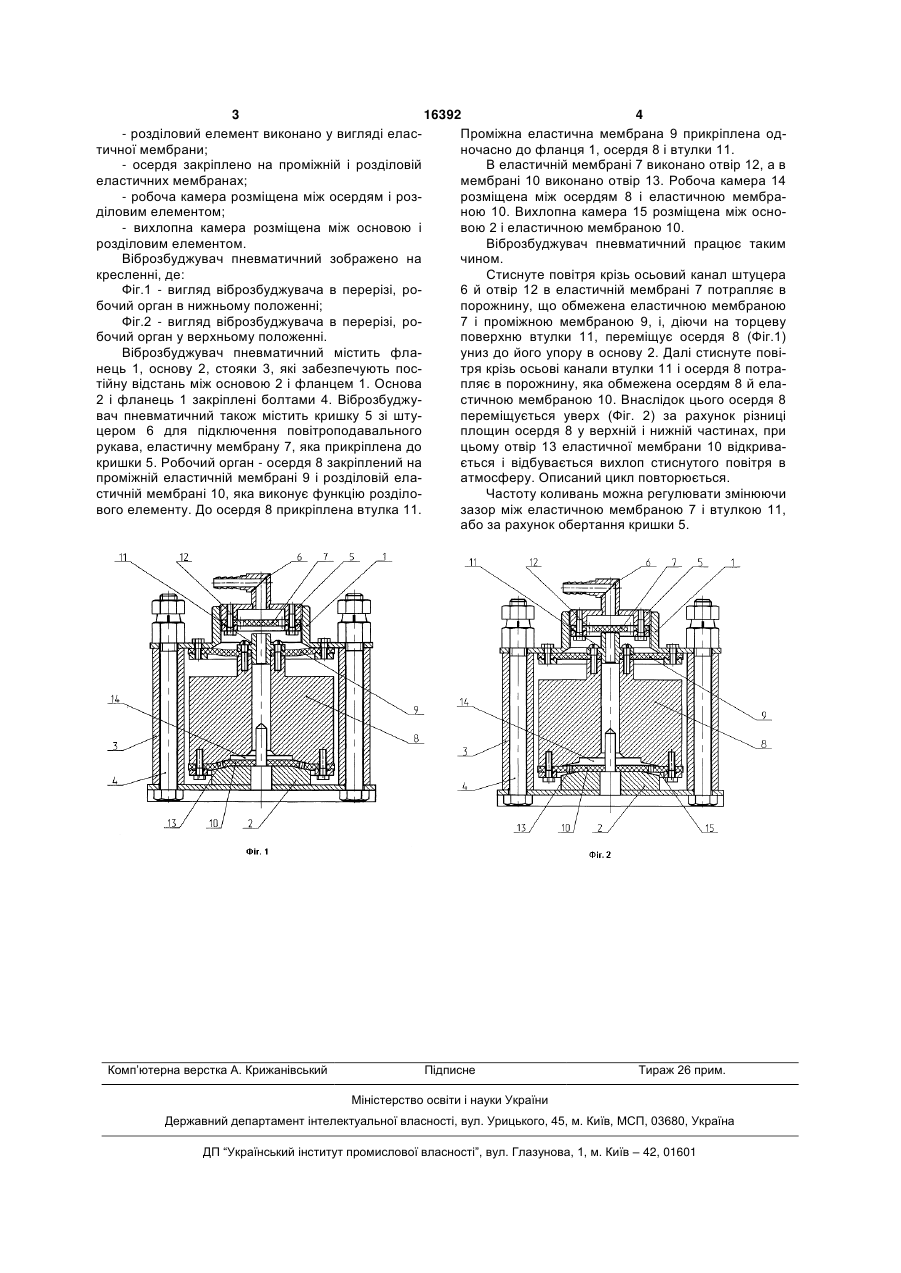

Віброзбуджувач пневматичний, що містить робочий орган, робочу і вихлопну камери, між яки 3 16392 4 - розділовий елемент виконано у вигляді еласПроміжна еластична мембрана 9 прикріплена одтичної мембрани; ночасно до фланця 1, осердя 8 і втулки 11. - осердя закріплено на проміжній і розділовій В еластичній мембрані 7 виконано отвір 12, а в еластичних мембранах; мембрані 10 виконано отвір 13. Робоча камера 14 - робоча камера розміщена між осердям і розрозміщена між осердям 8 і еластичною мембраділовим елементом; ною 10. Вихлопна камера 15 розміщена між осно- вихлопна камера розміщена між основою і вою 2 і еластичною мембраною 10. розділовим елементом. Віброзбуджувач пневматичний працює таким Віброзбуджувач пневматичний зображено на чином. кресленні, де: Стиснуте повітря крізь осьовий канал штуцера Фіг.1 - вигляд віброзбуджувача в перерізі, ро6 й отвір 12 в еластичній мембрані 7 потрапляє в бочий орган в нижньому положенні; порожнину, що обмежена еластичною мембраною Фіг.2 - вигляд віброзбуджувача в перерізі, ро7 і проміжною мембраною 9, і, діючи на торцеву бочий орган у верхньому положенні. поверхню втулки 11, переміщує осердя 8 (Фіг.1) Віброзбуджувач пневматичний містить флауниз до його упору в основу 2. Далі стиснуте повінець 1, основу 2, стояки 3, які забезпечують постря крізь осьові канали втулки 11 і осердя 8 потратійну відстань між основою 2 і фланцем 1. Основа пляє в порожнину, яка обмежена осердям 8 й ела2 і фланець 1 закріплені болтами 4. Віброзбуджустичною мембраною 10. Внаслідок цього осердя 8 вач пневматичний також містить кришку 5 зі штупереміщується уверх (Фіг. 2) за рахунок різниці цером 6 для підключення повітроподавального площин осердя 8 у верхній і нижній частинах, при рукава, еластичну мембрану 7, яка прикріплена до цьому отвір 13 еластичної мембрани 10 відкривакришки 5. Робочий орган - осердя 8 закріплений на ється і відбувається вихлоп стиснутого повітря в проміжній еластичній мембрані 9 і розділовій елаатмосферу. Описаний цикл повторюється. стичній мембрані 10, яка виконує функцію розділоЧастоту коливань можна регулювати змінюючи вого елементу. До осердя 8 прикріплена втулка 11. зазор між еластичною мембраною 7 і втулкою 11, або за рахунок обертання кришки 5. Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPneumatic vibro-exciter
Автори англійськоюKoryshev Serhii Oleksiiovych, Olshanetskyi Oleksandr Naumovych
Назва патенту російськоюВибровозбудитель пневматический
Автори російськоюКорышев Сергей Алексеевич, Ольшанецкий Александр Наумович
МПК / Мітки
МПК: F15B 21/00
Мітки: віброзбуджувач, пневматичний
Код посилання
<a href="https://ua.patents.su/2-16392-vibrozbudzhuvach-pnevmatichnijj.html" target="_blank" rel="follow" title="База патентів України">Віброзбуджувач пневматичний</a>
