Відцентровий насос

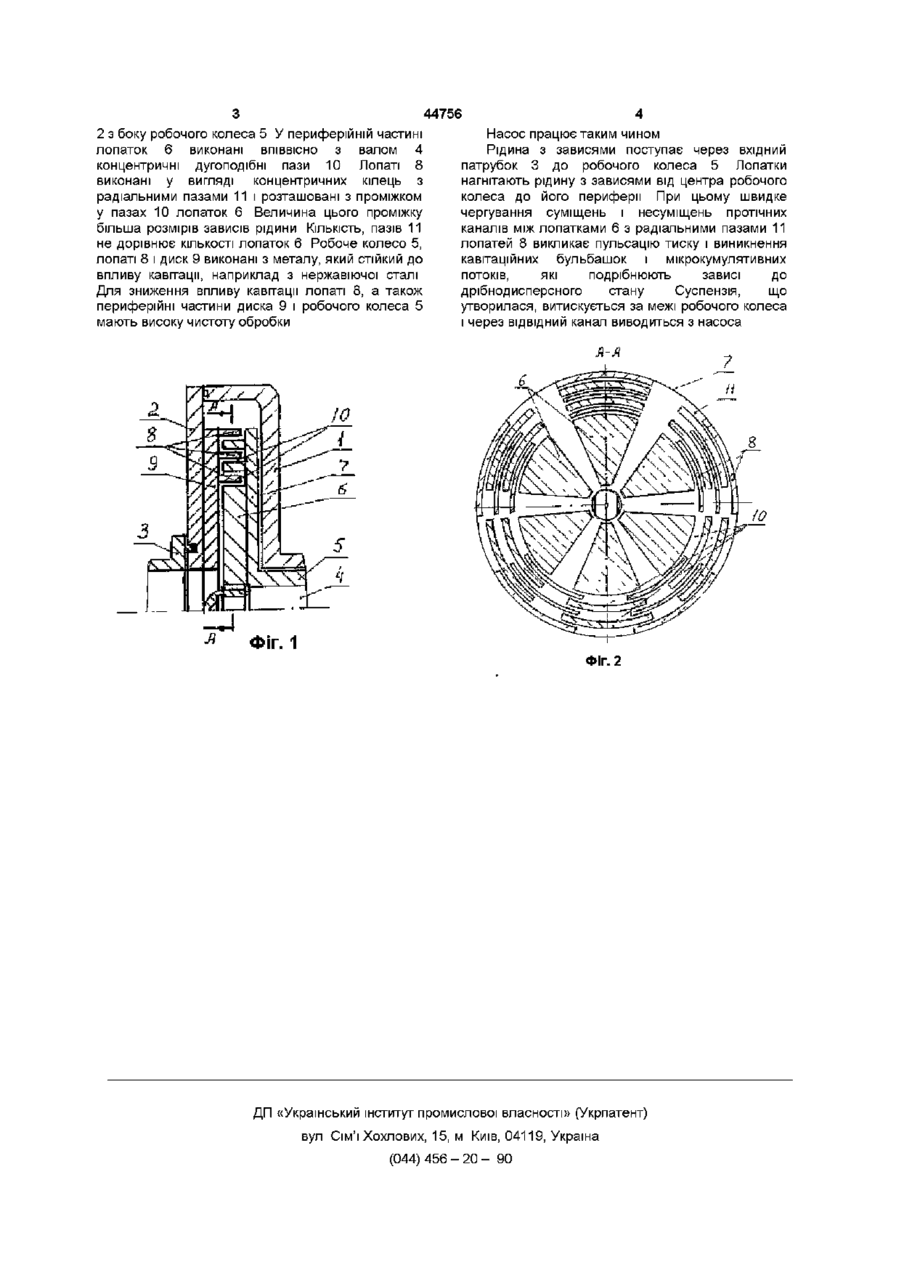

Відцентровий насос для перекачування рідин з зависями, який складається з корпуса з кришкою, встановленого в ньому на валу робочого колеса з лопатками і ведучим диском, і лопатей, які закріплені на кришці корпуса, який відрізняється тим, що у периферійній частині лопаток виконані СПІВВІСНО з валом концентричні дугоподібні пази, а лопаті виконані у вигляді концентричних кілець з радіальними пазами і розташовані з проміжком у пазах лопаток Винахід відноситься до насособудування і призначений для перекачування рідин із значним вмістом зависів і диспергування останніх Найбільш близьким до винаходу за технічною сутністю і результатом, що досягається є центробіжний насос переважно для перекачування рідин із зависями, який містить у собі корпус з кришкою, встановлене у ньому на валі робоче колесо з лопатками і ведучим диском і ріжучі лопаті, які закріплені на кришці корпуса Ріжучі лопаті розташовані, на вході в робоче колесо, і їх торці примикають до бокових поверхонь лопаток робочого колеса, які принаймні у цій частині виконані відкритими Загальні ознаки насосу, що заявляється, і відомого корпус з кришкою, встановлене у ньому на валі робоче колесо з лопатками і ведучим диском і лопаті, які закріплені на кришці корпуса Недоліком відомого насоса є низька ефективність диспергування зависів, що обумовлене малою ймовірністю попадання достатньо великої КІЛЬКОСТІ зависів у зону контакта ріжучих країв лопатей з лопатками робочого колеса В основу винаходу поставлене завдання вдосконалити центробіжний насос для перекачування рідин з великим вмістом зависів таким чином, щоб у процесі перекачування насос одночасно здійснював диспергування зависів у всьому об'ємі рідини, що перекачується, з одержанням на виході дрібнодисперсної суспензії, що дозволить розширити функціональні можливості насоса Для цього у центробіжному насосі для перекачування рідин із зависями, який містить у собі корпус з кришкою, встановлене в ньому на валу робочого колеса з лопатками і ведучим диском і лопаті, які закріплені на кришці корпуса, згідно з винаходом, у периферійній частині лопаток виконані СПІВВІСНО З валом концентричні дугоподібні пази, а лопаті виконані у вигляді концентричних кілець з радіальними пазами і розташовані з проміжком у пазах лопаток При обертанні вала рідина із зависями, яка нагнітається лопатками, проходячи через протічні канали у периферійній частині робочого колеса, які неперервно змінюються за величиною прохідного перерізу, інтенсивно турбулізується з виділенням газових бульбашок, які під час наступного схлопування викликають подрібнення зависів до дрібнодисперсного стану у всьому об'ємі периферійної частини робочого колеса, що дозволяє використовувати насос для перекодування рідин з великим вмістом зависав з одночасним утворенням на виході з насоса дрібнодисперсних суспензій На фіг 1 представлений загальний вигляд запропонованого насоса у розрізі, на фіг 2 переріз А-А на фіг 1 Центробіжний насос складається з корпуса 1 з кришкою 2 і вхідним патрубком 3, встановленого у корпусі 1 на привідному валі 4 робочого колеса 5 з лопатками 6 і ведучим диском 7 і лопатей 8, які встановлені на дискі 9, що закреплений на кришці О (О ю 44756 2 з боку робочого колеса 5 У периферійній частині лопаток 6 виконані ВПІВВІСНО з валом 4 концентричні дугоподібні пази 10 Лопаті 8 виконані у вигляді концентричних кілець з радіальними пазами 11 і розташовані з проміжком у пазах 10 лопаток 6 Величина цього проміжку більша розмірів зависів рідини КІЛЬКІСТЬ, пазів 11 не дорівнює КІЛЬКОСТІ лопаток 6 Робоче колесо 5, лопаті 8 і диск 9 виконані з металу, який стійкий до впливу кавітації, наприклад з нержавіючої сталі Для зниження впливу кавітації лопаті 8, а також периферійні частини диска 9 і робочого колеса 5 мають високу чистоту обробки Насос працює таким чином Рідина з зависями поступає через вхідний патрубок 3 до робочого колеса 5 Лопатки нагнітають рідину з зависями від центра робочого колеса до його периферії При цьому швидке чергування суміщень і несуміщень протічних каналів між лопатками 6 з радіальними пазами 11 лопатей 8 викликає пульсацію тиску і виникнення кавітаційних бульбашок і мікрокумулятивних потоків, які подрібнюють зависі до дрібнодисперсного стану Суспензія, що утворилася, витискується за межі робочого колеса і через ВІДВІДНИЙ канал виводиться з насоса Я-Я ФІГ. 1 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
