Танк

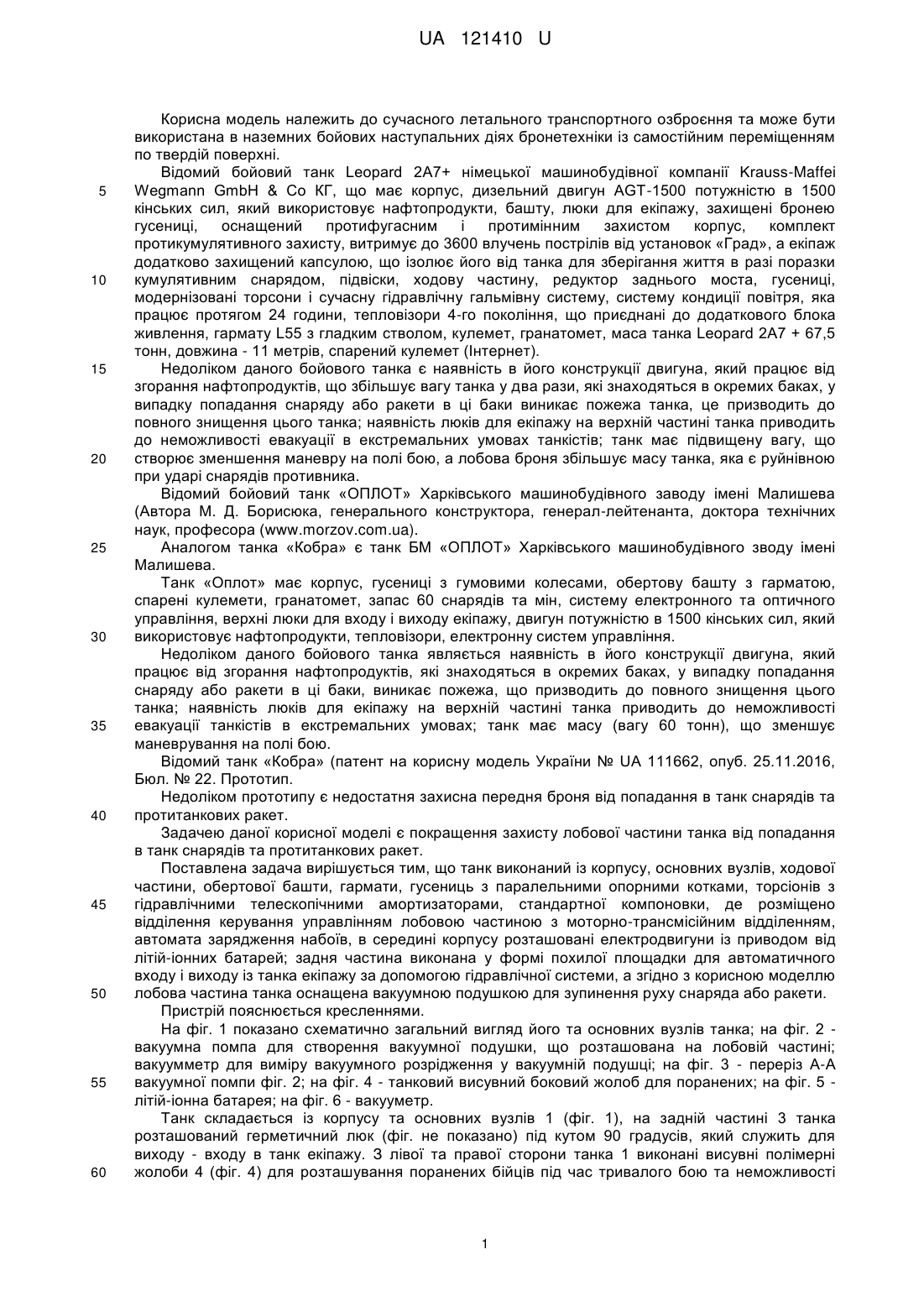

Реферат: Танк містить корпус, основні вузли, ходову частину, обертову башту, гармату, гусениці з паралельними опорними котками, торсіони з гідравлічними телескопічними амортизаторами, стандартну компоновку, де розміщено відділення керування управлінням лобовою частиною з моторно-трансмісійним відділенням, автомат зарядження набоїв. Всередині корпусу розташовані електродвигуни із приводом від літій-іонних батарей. Задня частина виконана у формі похилої площадки для автоматичного входу і виходу із танка екіпажу за допомогою гідравлічної системи. Лобова частина танка оснащена вакуумною подушкою (розрідження 25 мм рт. ст.) для зупинення руху снаряда або ракети та вакуумною помпою, вакуумметром, розташованими в корпусі для постійного контролю величини розрідження атмосферного повітря у вакуумній камері. UA 121410 U (12) UA 121410 U UA 121410 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сучасного летального транспортного озброєння та може бути використана в наземних бойових наступальних діях бронетехніки із самостійним переміщенням по твердій поверхні. Відомий бойовий танк Leopard 2A7+ німецької машинобудівної компанії Krauss-Maffei Wegmann GmbH & Со КГ, що має корпус, дизельний двигун AGT-1500 потужністю в 1500 кінських сил, який використовує нафтопродукти, башту, люки для екіпажу, захищені бронею гусениці, оснащений протифугасним і протимінним захистом корпус, комплект протикумулятивного захисту, витримує до 3600 влучень пострілів від установок «Град», а екіпаж додатково захищений капсулою, що ізолює його від танка для зберігання життя в разі поразки кумулятивним снарядом, підвіски, ходову частину, редуктор заднього моста, гусениці, модернізовані торсони і сучасну гідравлічну гальмівну систему, систему кондиції повітря, яка працює протягом 24 години, тепловізори 4-го покоління, що приєднані до додаткового блока живлення, гармату L55 з гладким стволом, кулемет, гранатомет, маса танка Leopard 2A7 + 67,5 тонн, довжина - 11 метрів, спарений кулемет (Інтернет). Недоліком даного бойового танка є наявність в його конструкції двигуна, який працює від згорання нафтопродуктів, що збільшує вагу танка у два рази, які знаходяться в окремих баках, у випадку попадання снаряду або ракети в ці баки виникає пожежа танка, це призводить до повного знищення цього танка; наявність люків для екіпажу на верхній частині танка приводить до неможливості евакуації в екстремальних умовах танкістів; танк має підвищену вагу, що створює зменшення маневру на полі бою, а лобова броня збільшує масу танка, яка є руйнівною при ударі снарядів противника. Відомий бойовий танк «ОПЛОТ» Харківського машинобудівного заводу імені Малишева (Автора М. Д. Борисюка, генерального конструктора, генерал-лейтенанта, доктора технічних наук, професора (www.morzov.com.ua). Аналогом танка «Кобра» є танк БМ «ОПЛОТ» Харківського машинобудівного зводу імені Малишева. Танк «Оплот» має корпус, гусениці з гумовими колесами, обертову башту з гарматою, спарені кулемети, гранатомет, запас 60 снарядів та мін, систему електронного та оптичного управління, верхні люки для входу і виходу екіпажу, двигун потужністю в 1500 кінських сил, який використовує нафтопродукти, тепловізори, електронну систем управління. Недоліком даного бойового танка являється наявність в його конструкції двигуна, який працює від згорання нафтопродуктів, які знаходяться в окремих баках, у випадку попадання снаряду або ракети в ці баки, виникає пожежа, що призводить до повного знищення цього танка; наявність люків для екіпажу на верхній частині танка приводить до неможливості евакуації танкістів в екстремальних умовах; танк має масу (вагу 60 тонн), що зменшує маневрування на полі бою. Відомий танк «Кобра» (патент на корисну модель України № UA 111662, опуб. 25.11.2016, Бюл. № 22. Прототип. Недоліком прототипу є недостатня захисна передня броня від попадання в танк снарядів та протитанкових ракет. Задачею даної корисної моделі є покращення захисту лобової частини танка від попадання в танк снарядів та протитанкових ракет. Поставлена задача вирішується тим, що танк виконаний із корпусу, основних вузлів, ходової частини, обертової башти, гармати, гусениць з паралельними опорними котками, торсіонів з гідравлічними телескопічними амортизаторами, стандартної компоновки, де розміщено відділення керування управлінням лобовою частиною з моторно-трансмісійним відділенням, автомата зарядження набоїв, в середині корпусу розташовані електродвигуни із приводом від літій-іонних батарей; задня частина виконана у формі похилої площадки для автоматичного входу і виходу із танка екіпажу за допомогою гідравлічної системи, а згідно з корисною моделлю лобова частина танка оснащена вакуумною подушкою для зупинення руху снаряда або ракети. Пристрій пояснюється кресленнями. На фіг. 1 показано схематично загальний вигляд його та основних вузлів танка; на фіг. 2 вакуумна помпа для створення вакуумної подушки, що розташована на лобовій частині; вакуумметр для виміру вакуумного розрідження у вакуумній подушці; на фіг. 3 - переріз А-А вакуумної помпи фіг. 2; на фіг. 4 - танковий висувний боковий жолоб для поранених; на фіг. 5 літій-іонна батарея; на фіг. 6 - вакууметр. Танк складається із корпусу та основних вузлів 1 (фіг. 1), на задній частині 3 танка розташований герметичний люк (фіг. не показано) під кутом 90 градусів, який служить для виходу - входу в танк екіпажу. З лівої та правої сторони танка 1 виконані висувні полімерні жолоби 4 (фіг. 4) для розташування поранених бійців під час тривалого бою та неможливості 1 UA 121410 U 5 10 15 20 25 30 35 40 45 50 55 60 негайної доставки їх до медичного пункта. Гармата 2, яка має 125-мм ствол довжиною 48 калібрів, яка оснащена автоматичним пристроєм зарядження довжиною 48 калібрів та автоматом зарядження конвеєрного типу. Танк має стандартну компоновку, де розміщено відділення керування управлінням лобовою частиною та моторно-трансмісійне відділення, автомат зарядження набоїв, стандартну компоновку (на фіг. не показано). Танк має цифровий (тепловізійний приціл), систему обліку нахилів каналу ствола гармати 2, панорамний приціл гармати, бортові екрани для захисту ходової частини танка від ручних та протитанкових гранатометів, автоматичне переключення передач та плавний поворот під час руху. Танк оснащений стандартними гусеницями 7 та колесами покритими гумою всередині, для руху вперед. Рух вперед або назад виконується за допомогою моторно-трансмісійного відділення. Лобова частина виконана із легованої сталі високої твердості товщиною не менше 30 мм, до якого з допомогою гвинтового стандартного кріплення приєднана вакуумна подушка 6 (фіг. 1 ), яка має постійне вакуумне розрідження атмосферного повітря в межах (25 мм рт. ст. - 30 мм рт. ст.) за допомогою радіальної вакуумної помпи (фіг. 2). Вакуумна помпа складається із осей 9, на яких посаджені радіально обертові вали 10 для непереривного створення вакууму для вакуумної подушки 6. Робота вакуумної помпи виконується за допомогою електричного двигуна, який працює від привода літій-іонних батареї 5 (фіг. 5). Первісна концепція літій-іонних батарей заснована на використанні твердого електроліту на полімерній основі. Ця конструкція названої батареї має технологічність у виробництві і відповідно низьку ціну. Щільність енергії цього типу батарей забезпечують в три рази вищі технологічні характеристики, ніж газові турбіни, аналогів та не потребує паливно-мастильних матеріалів, перевищує технічні та експлуатаційні характеристики від нікелево-кадмієвого акумулятора, а саморозряд значно нижчий. Використання твердого електроліту має розміри елементів будови акумулятора до 1 мм в товщині окремих пластин. Так, як дана конструкція літій-іонних батарей не містить рідкого електроліту і реалізується набором різних плівок, то забезпечує гнучкі конструктивні форми. Батареї такого типу мають малу товщину, що дозволяє йому надавати необхідну форму (наприклад в корпусі танка та їх заміну). Такі батареї заряджаються від генератора, що має привід від бензинового двигуна масою 6 кг. Для танка застосовано батарею BMW (літій-іонна батарея ємністю 22 кВт/год). Танк приводиться в рух розташованим всередині задньої частини 3 (фіг. 1) електричними двигунами, кожний має потужність 170 кінських сил, а обертовий момент становить 250 Нм. Такі двигуни забезпечують розгін танка з 0 до 100 км/год. за 7,2 секунди та мають максимальну швидкість до 150 км/год. За живлення електродвигуна й інших систем відповідають літій-іонні батареї ємністю 22 кВт/год. На зовнішньому електричному заряді батареї BMW танк проходить від 130 до 150 кілометрів, що в середньостатистичному часі вистачає на три-чотири доби бойових дій. Такі двигуни з приводом від літій-іонних батарей не горять в умовах бойових дій. Загальна потужність електродвигунів та літій-іонних батарей ємністю 22 кВт/год. складає 1200 к/сил. В танк вмонтовано 8 літій-іонних батарей ємністю 22 кВт/год. кожна, які забезпечують роботу та пересування такого танка. Вакуумна подушка 6 (вакуумний бронежилет танка), яка складається із двох секцій (на фіг. не показано) де об’ємний тиск атмосферного повітря, що відсмоктується вакуумною помпою, що розташована в корпусі танка (фіг. 2; фіг. 3) досягається до 25 мм рт. ст. У вакуумній подушці 6 є співвідношення між довжиною вільного пробігу молекул атмосферного повітря і швидкістю артилерійського снаряду (ракети) противника, яка має швидкість польоту від 250 до 1000 метрів за секунду. У вакуумі ракета або снаряд втрачають свою початкову швидкість при ударі об вакуумну подушку 6760 мм рт. ст. При ударі снаряду (ракети) в одну із секцій поверхні вакуумної подушки 6 виникає пошкодження цієї секції, в яку миттєво поступає зовні атмосферне повітря (760 мм рт. ст.) із швидкістю 36000 метрів за секунду, де артилерійський снаряд (ракета) втрачають свою швидкість від тиску, що утворився в стволі 2 від згорання пороху. В атмосферному повітрі є 24 % кисню, який забезпечує горіння пороху в стволі гармати, в ракеті, кулеметі тощо. У вакуумній подушці 6 при розрідженні атмосферного повітря до 25 мм рт. ст. кількість кисню складає 0,000 %. 2 UA 121410 U 5 10 15 20 25 30 35 40 45 50 Окрім цього, при польоті снаряду чи ракети виникає тертя її поверхні об густину атмосферного повітря та діють сили земного тяжіння. Кожний снаряд (ракета) мають свою дальність польоту в атмосферному повітрі. При попаданні снаряду (ракети) у вакуумну камеру пошкодження лобової частини не відбувається . На фіг. 2 показана конструкція вакуумної помпи для створення вакууму у вакуумній подушці 6, яка має привід від літій-іонних батарей 5 (фіг. 5). Вакуумна помпа має корпус, на якому на осях 9 закріплені радіальні обертові поршні 10 для стискання атмосферного повітря (створення розрідження у вакуумній подушці 6. Контроль за величиною виконує в автоматичному режимі вакуумметр (фіг. 6). Пересування цього танка є безшумним, що надає значні переваги для його застосування в нічних бойових операціях. Коробка передач планетарної конструкції з автоматичним переключенням, сім передач вперед та чотири назад. Максимальна швидкість руху танка 70 км/год. вперед та 35 км/год. назад. В корпусі танка розташовані 8 літій-іонних батарей ємністю 22 кВт/год. Танк оснащений бортовим комп'ютером та засобами військового зв'язку, лазерним виміром дальності. Ствол гармати 2 виконаний гладким стволом. Привід обертання башти електричний від літій-іонних батарей 5 (фіг. 5), що побудовані на використанні твердого електроліту на полімерній основі. Привід обертання башти на 180 градусів виконується за 5 секунд, за аналогією інших танків, зокрема танка «Оплот». Бойовий комплект гармати 2 танка складає 46 вистрілів. Швидкість пострілів складає 8 за 7-13 секунд. Танк має зенітний кулемет (на кресл. не показано ). Модульна конструкція танка позволяє в польових умовах виконувати заміну окремих блоків та вакуумної подушки 6. В задній частині 3 танка (фіг. 1) вмонтована автоматична система гідравлічного або механічного відкриття герметичного люка, для евакуації членів екіпажу у випадку зупинки танка. Система дистанційного управління зенітною установкою складається із кулемета стандартної конструкції КТ-12,7 мм (боєкомплект 3150 патронів). Кут наведення гармати 2 по вертикалі складає от -3° до +60°, по курсу - в діапазоні ±75°. Кулемет танка 1 налагоджений вертикально в діапазоні від -3° до +20°. Суміщений кулемет з гарматою, оснащений комплектом 1250 набоїв. Корпус танка забезпечений шістьма паралельними опорними катками 8 та підвісками опорних катків гусениць 7, зокрема торсіонами з гідравлічними телескопічними амортизаторами. Конструкція танка та його застосування забезпечує зменшення його маси (ваги) в чотири рази від аналогів. Танк не горить під час попадання в нього снаряду противника. Вхід-вихід екіпажу із танка гарантує 95 процентів безпеки їх життя, на танку можна тимчасово транспортувати поранених до медичного пункту, для надання термінової медичної допомоги. Танк виконаний із корпусу, основних вузлів, ходової частини, обертової башти, гармати, гусениць з паралельними опірними катками та торсіонами з гідравлічними телескопічними амортизаторами, стандартною компоновкою, де розміщено відділення керування управлінням лобовою частиною та моторно-трансмісійним відділенням, автоматом зарядження набоїв, всередині корпусу розташовані в електродвигуни із приводом від літій-іонних батарей; задня частина виконана формі похилої площадки для автоматичного входу і виходу із танка екіпажу за допомогою гідравлічної системи, а лобова частина танка оснащена вакуумною подушкою для зупинення руху снаряда або ракети. Застосування танка забезпечує високу боєздатність, надійність в бойових умовах, зменшення ваги танка, відмова від нафтопродуктів, від дизелів, від турбін, захист від загорання танка під час бою, покращення життєздатності екіпажу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Танк, що містить корпус, основні вузли, ходову частину, обертову башту, гармату, гусениці з паралельними опорними котками, торсіони з гідравлічними телескопічними амортизаторами, стандартну компоновку, де розміщено відділення керування управлінням лобовою частиною з моторно-трансмісійним відділенням, автомат зарядження набоїв, всередині корпусу розташовані електродвигуни із приводом від літій-іонних батарей, задня частина виконана у формі похилої площадки для автоматичного входу і виходу із танка екіпажу за допомогою гідравлічної системи, який відрізняється тим, що лобова частина танка оснащена вакуумною 3 UA 121410 U подушкою (розрідження 25 мм рт. ст.) для зупинення руху снаряда або ракети та вакуумною помпою, вакуумметром, розташованими в корпусі для постійного контролю величини розрідження атмосферного повітря у вакуумній подушці. 4 UA 121410 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
